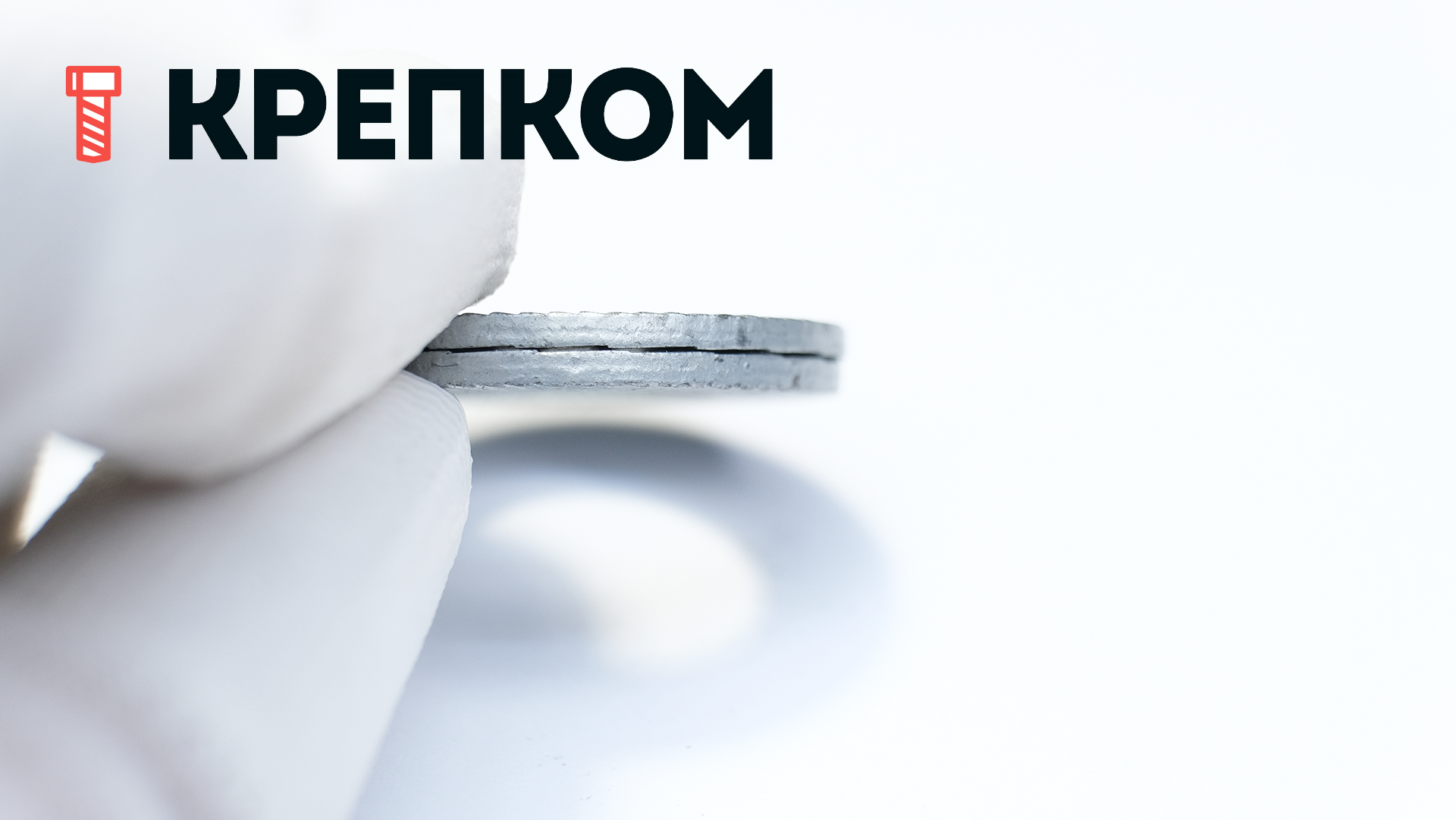

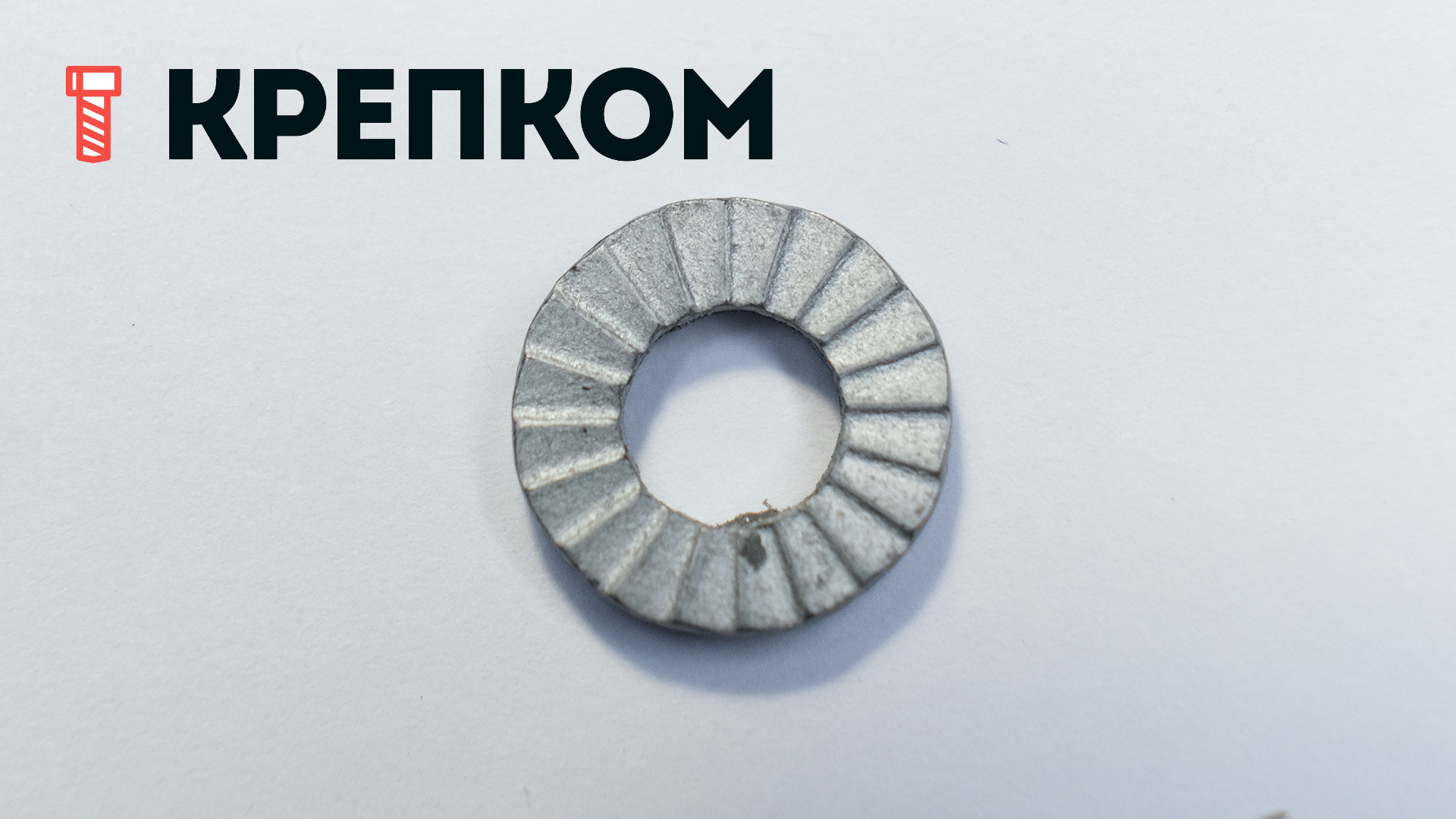

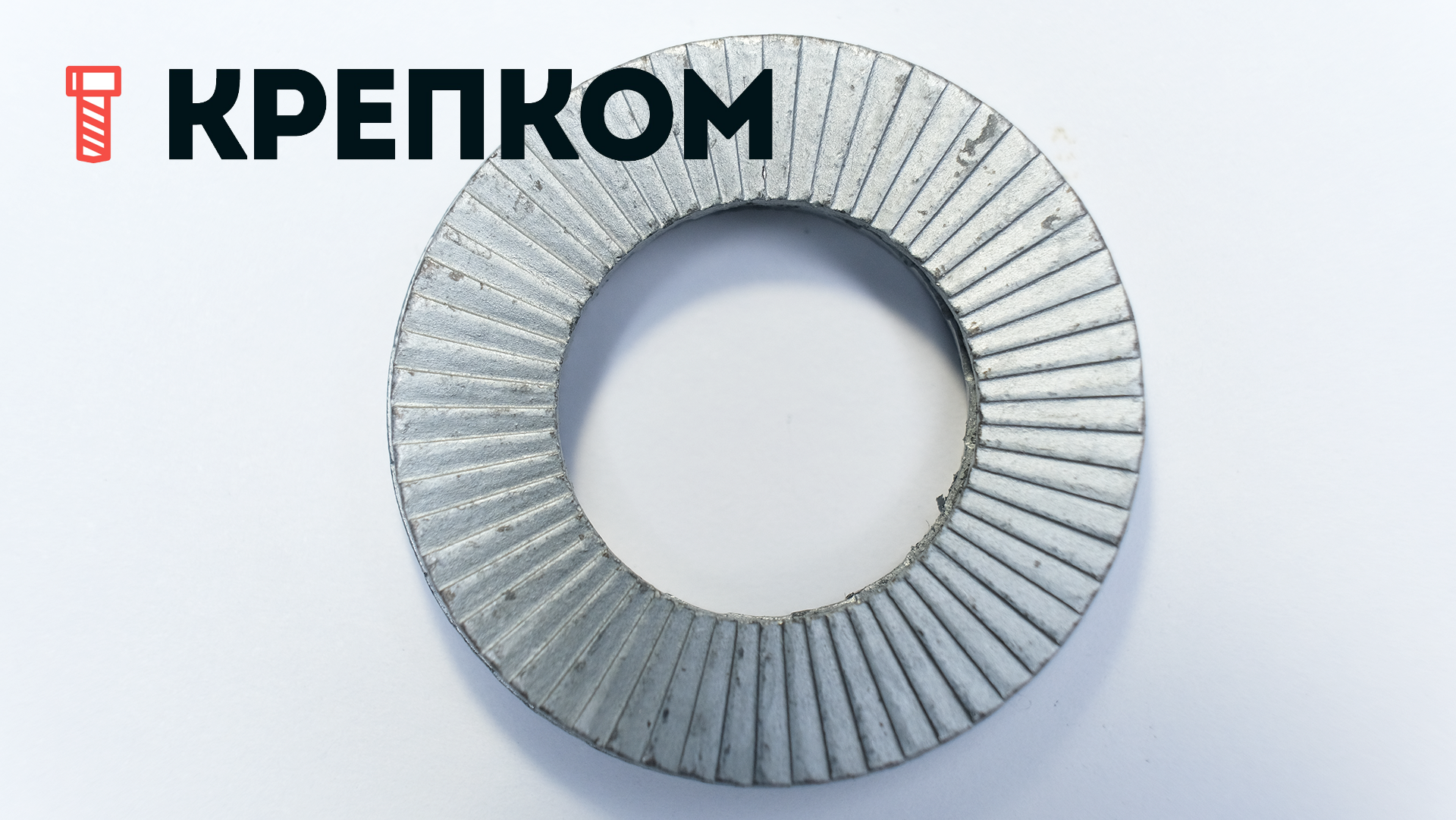

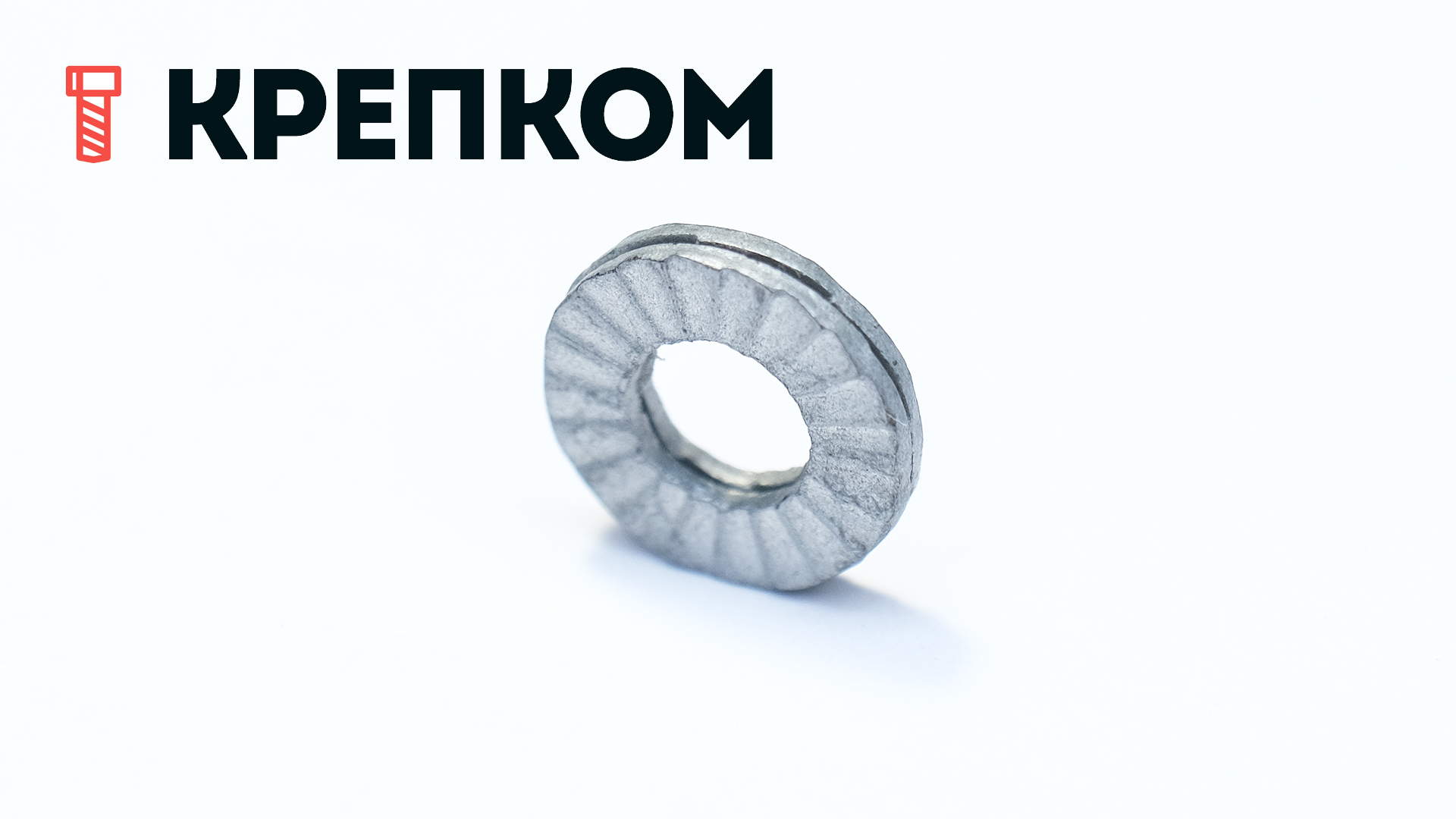

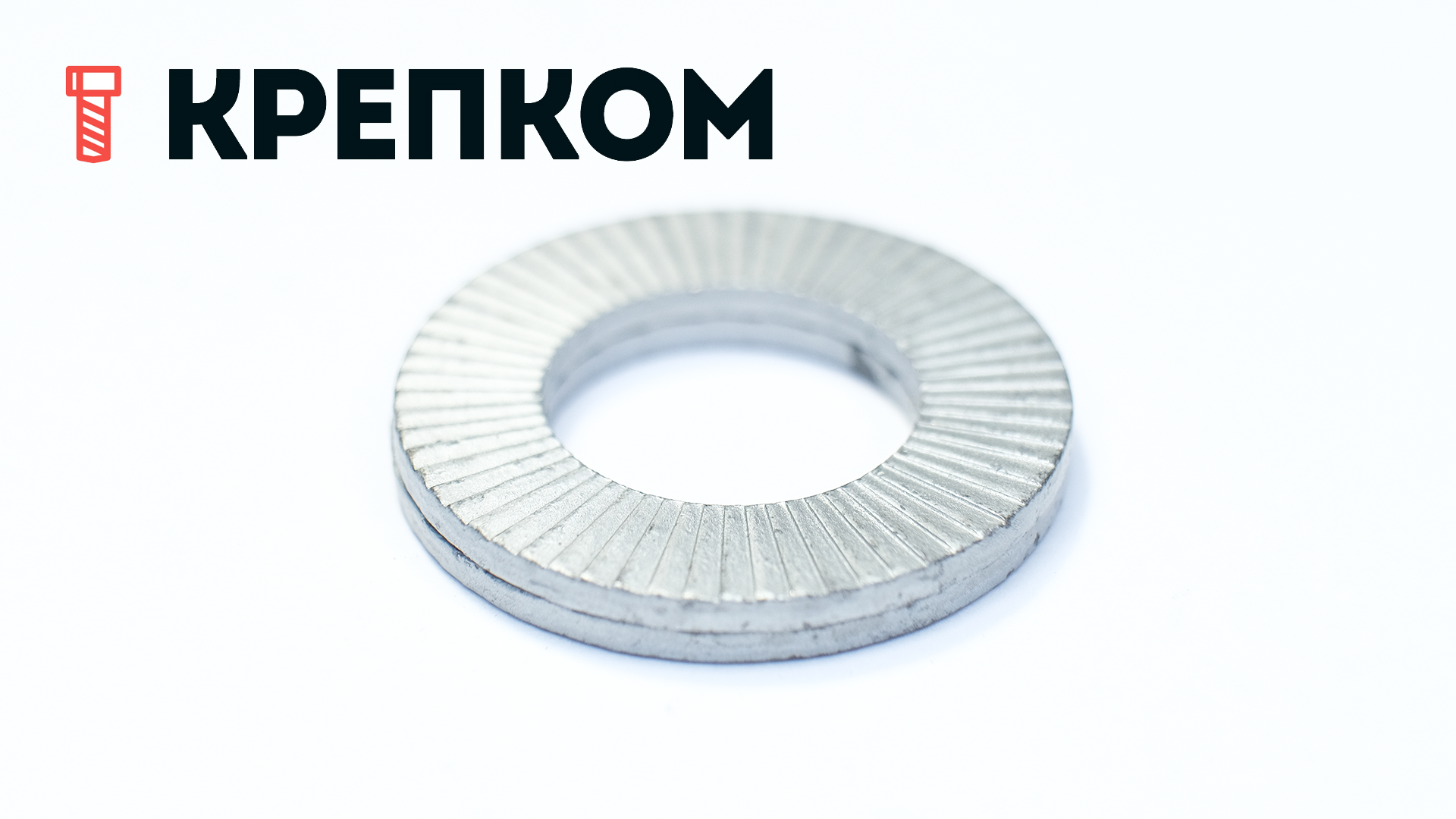

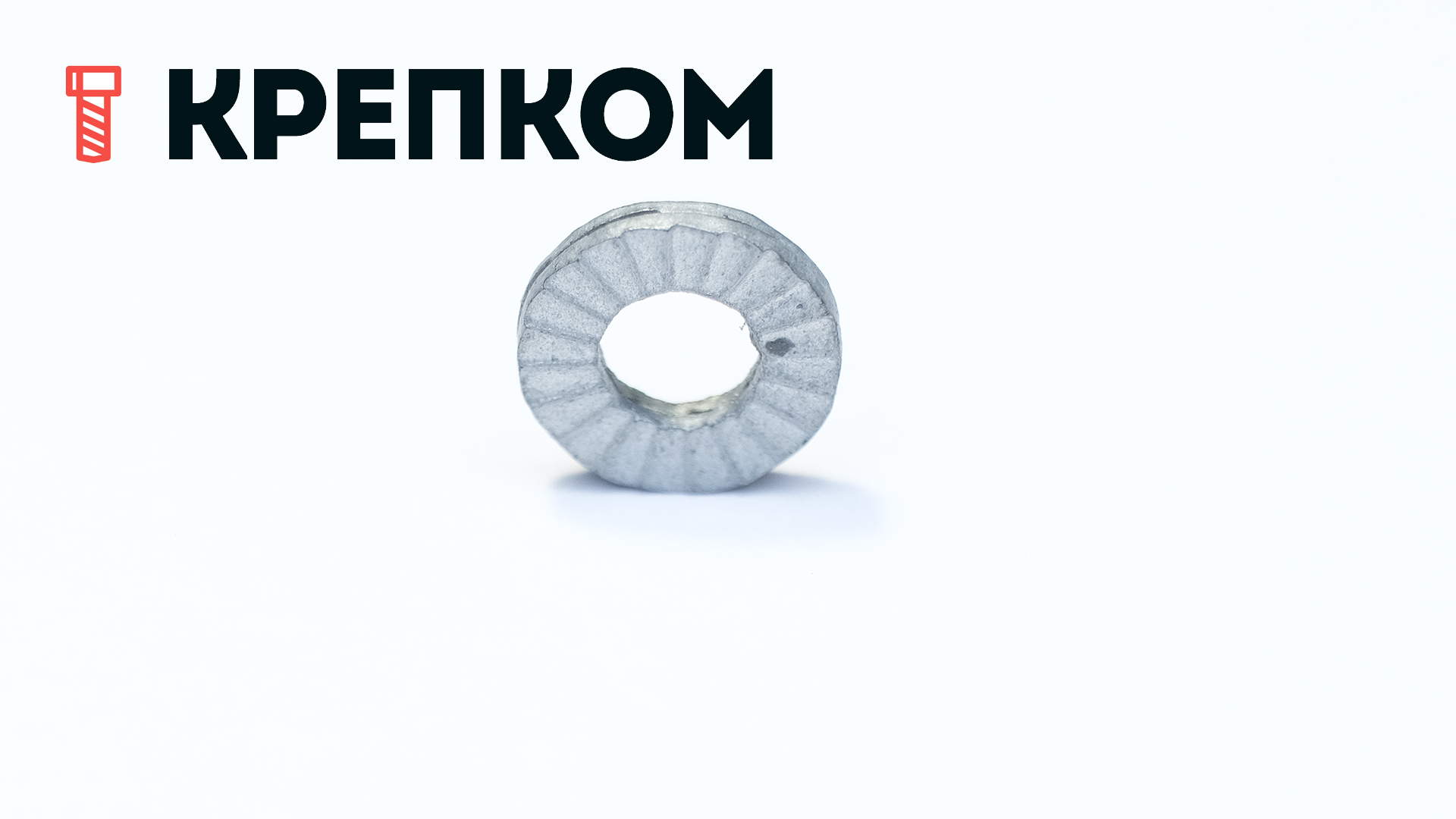

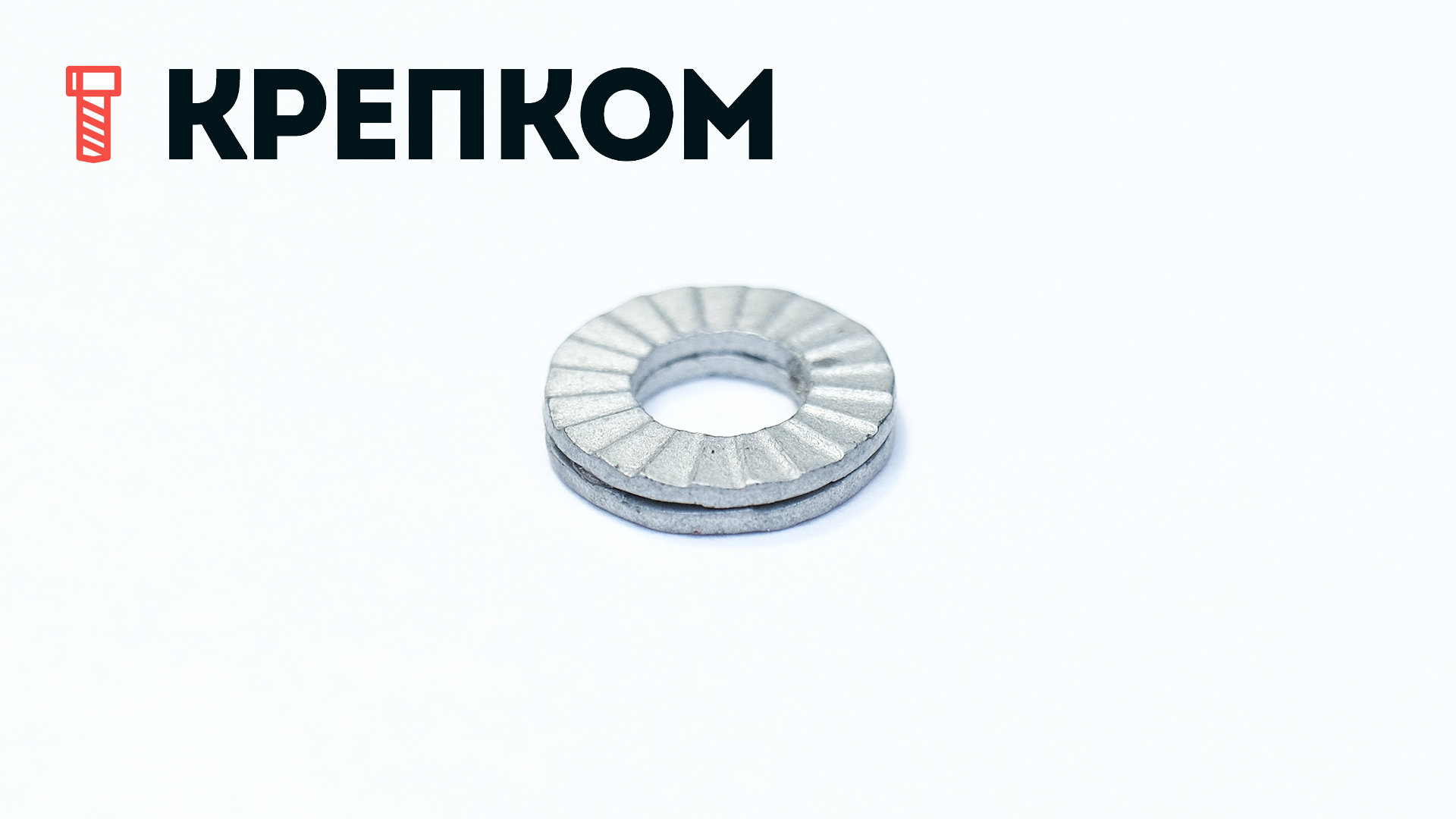

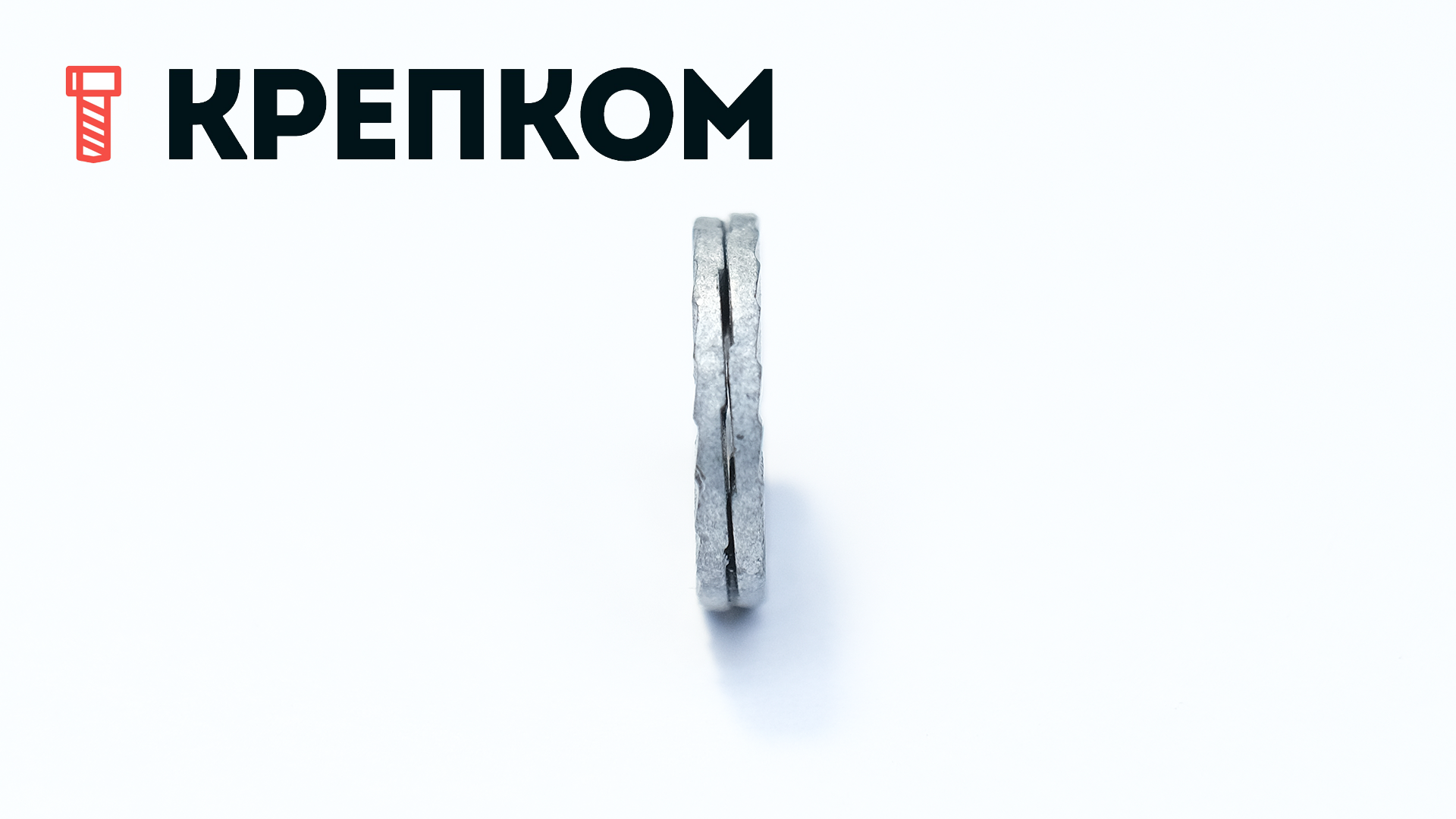

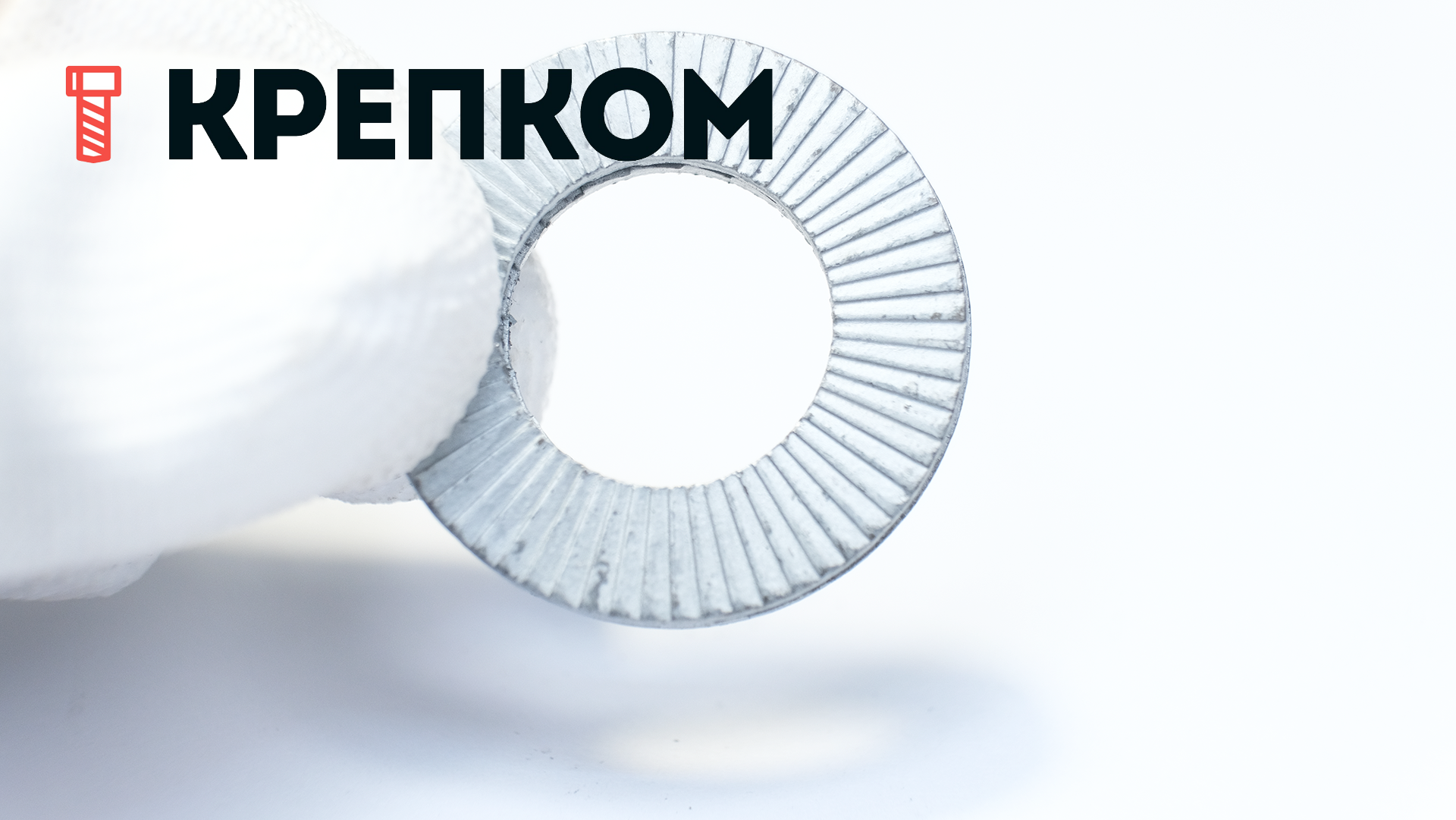

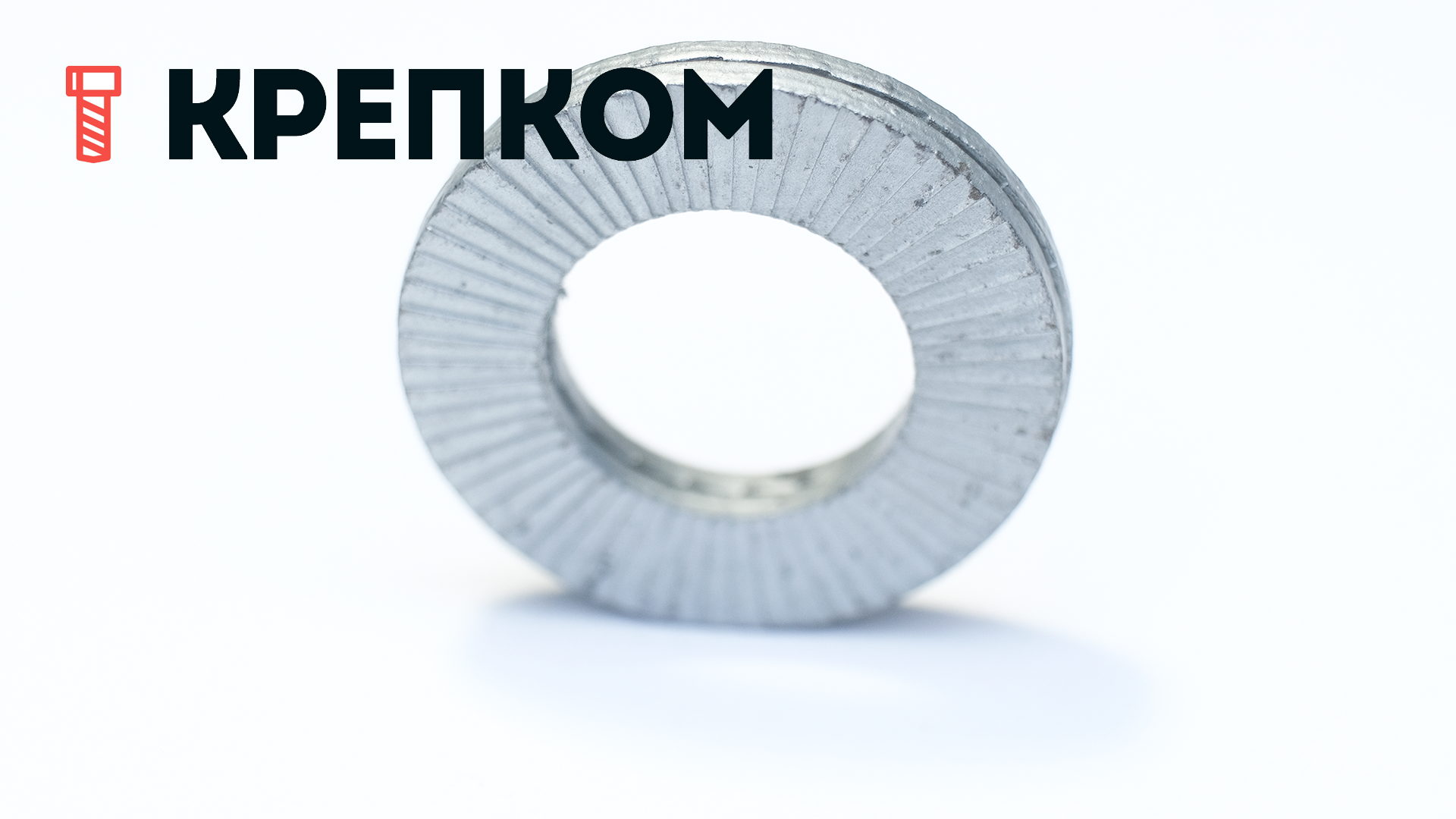

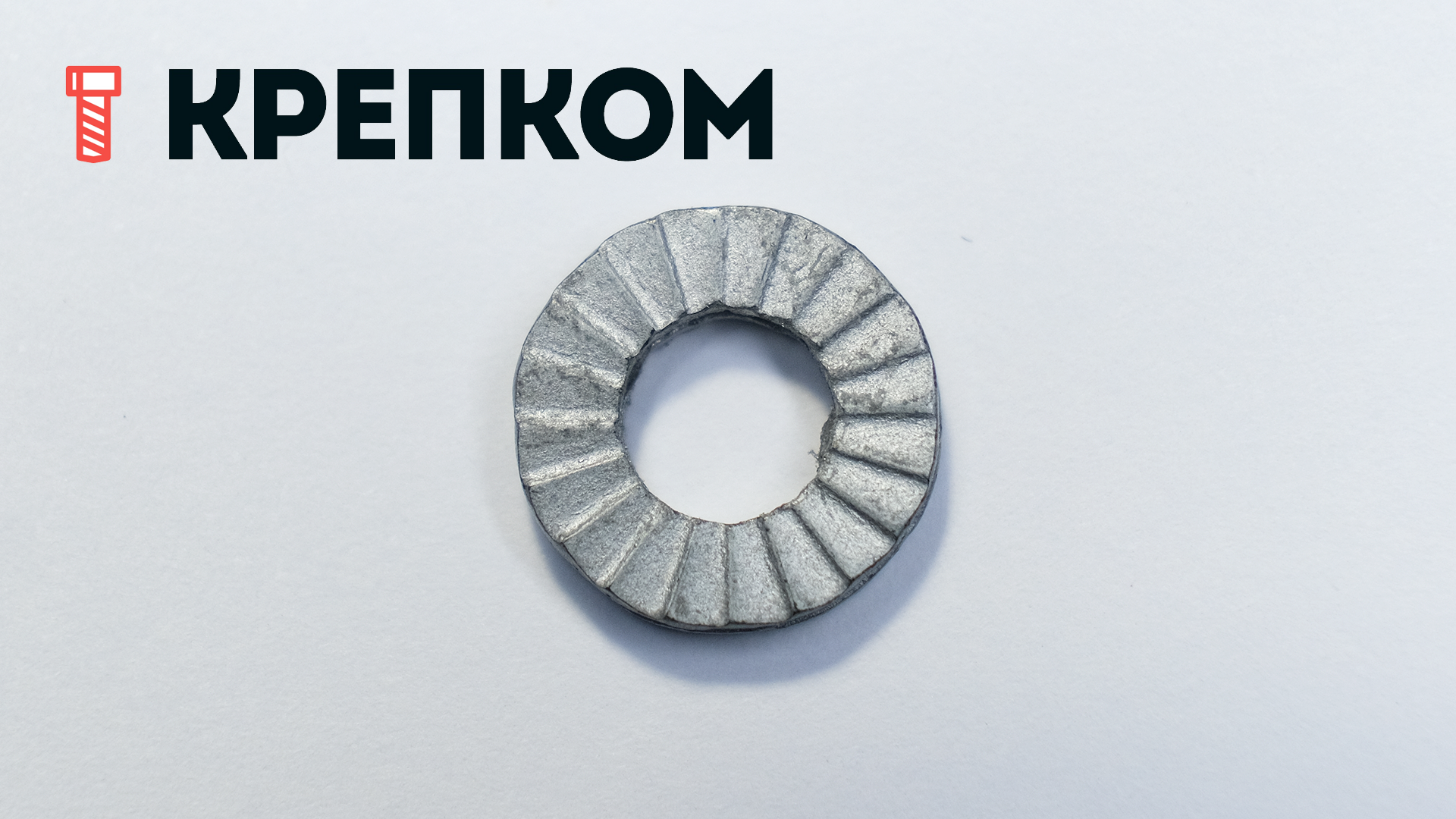

Стопорная шайба Nord-Lock широкая (усиленная), сталь с покрытием Delta Protekt
Внешний вид товара может отличаться от представленного на изображении
- Версия с увеличенной опорной поверхностью в сравнении с обычной.
- Лучшее решение для вибрационных нагрузок.
- Антикоррозийное покрытие Delta Protekt (покрытие до 15 мкм).
- Минимум 1000 ч в солевом тумане.
- Фиксируют соединения за счёт натяжения, а не трения.
- Твердость: ≥ 465 HV1.
- Температурный режим: от -20°C до 200°C.
- Цинковое покрытие.
- Рекомендуется применять смазку при сборке соединения.
- сертифицирована институтом TÜV по параметрам качества и безопасности.
- Шайбы могут быть использованы повторно без потери качества.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Шайба стопорная Nord-Lock увеличенной формы с покрытием Delta Protekt используется для стопорения болтовых соединений и является лучшим решением при антивибрационных нагрузках. Такая шайба предотвращает самопроизвольное вращение гайки или винта относительно опорной детали под действием сил вибрации. Конструкция состоит из пары зубчатых шайб, которые создают стопорно-клиновой эффект и обеспечивает стабильно высокое прижимное усилие.
Использование:
Тестирование шайбы Nord-Lock:
Ось Y отображает момент затяжки, усилие в кН
Ось X продолжительность теста в секундах
Как видно на графике, начальный момент затяжки составлял 75 кН, за первые 20 сек теста затяжное усилие уменьшилось до отметки 60-62 кН.
Тестирование гаек без использования шайбы Nord-Lock:
Размеры:
| Материал | сталь, стандарт EN 1.7182 |
| Покрытие | Delta Protekt® KL100, Topcoat VH 302 GZ |
| Твердость | ≥ 465 HV1 |
| Температурный режим (ном.) | от -20°C до 200°C |
| Типоразмер | D1 | D2 | S | D1, дюймы | D2, дюймы | S, дюймы | Размер болтов | Размер болтов, UNC |
Вес кг/100 шт |
|
NL3,5sp |
3,9 | 9,0 | 1,8 | 0,15" | 0,35" |
0,07" |
М3,5 |
#6 |
0,04 |
|
NL4sp |
4,4 | 9,0 | 1,8 | 0,17" |
0,35" |
0,07" |
М4 |
#8 |
0,04 |
|
NL5sp |
5,4 | 10,8 | 1,8 | 0,21" | 0,43" |
0,07" |
М5 |
#10 |
0,11 |
|
NL6sp |
6,5 | 13,5 | 2,5 | 0,26" | 0,53" |
1/10" |
М6 |
|
0,20 |
|
NL8sp |
8,7 | 16,6 | 2,5 | 0,34" | 0,65" | 1/10" | М8 | 5/16" | 0,29 |
|
NL10sp |
10,7 | 21,0 | 2,5 | 0,42" | 0,83" |
1/10" |
М10 |
|
0,44 |
|
NL12sp |
13,0 | 25,4 | 3,4 | 0,51" | 1" |
0,13" |
М12 |
|
0,91 |
|
NL14sp |
15,2 | 30,7 | 3,4 | 3/5" | 1,21" | 0,13" | М14 | 9/16" | 1,46 |
|
NL16sp |
17,0 | 30,7 | 3,4 | 0,67" | 1,21" | 0,13" | М16 | 5/8" | 1,29 |
|
NL18sp |
19,5 | 34,5 | 3,4 | 0,77" | 1,36" |
0,13" |
М18 |
|
1,58 |
|
NL20sp |
21,4 | 39,0 | 3,4 | 0,84" | 1,54" |
0,13" |
М20 |
|
2,09 |
|
NL22sp |
23,4 | 42,0 | 4,6 | 0,92" | 1,65" |
0,18" |
М22 | 7/8" | 3,19 |
|
NL24sp |
25,3 | 48,5 | 4,6 | 1" | 1,91" |
0,18" |
М24 |
|
4,51 |
|
NL27sp |
28,4 | 48,5 | 5,8 | 1,12" | 1,91" | 0,23" | М27 |
|
5,27 |
|
NL30sp |
31,4 | 55,0 | 5,8 | 1,24" | 2,17" | 0,23" | М30 | 1 1/8" | 7,00 |
|
NL33sp |
34,4 | 58,5 | 5,8 | 1,35" | 2 3/10" | 0,23" | М33 | 1 1/4" | 8,00 |
|
NL36sp |
37,4 | 63,0 | 5,8 | 1,47" | 2,48" | 0,23" | М36 | 1 3/8" | 8,58 |
Особенности покрытия Delta Protekt® KL100
- Активная катодная защита
- Цинк-ламельное покрытие
- Неорганический слой
- Толщина сухого слоя: 4-15 мкм
- Цвет - серебристый
- Защита от органических растворителей (VDA 621-412)
- Защита при повышенных температурах - до 260°
Характеристики
-
Тип шайбыNord-Lock
-
Единицы измеренияшт
-
МатериалСталь
