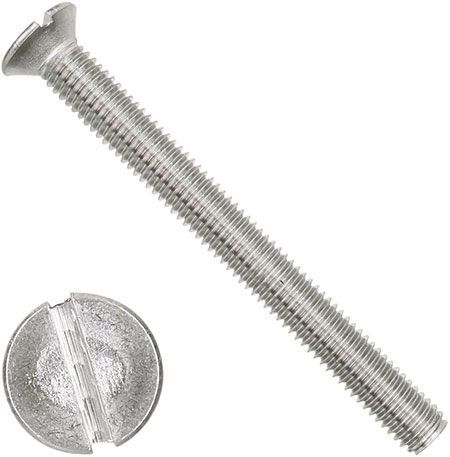

Винт М3,5х20 выполнен в соответствии с DIN 963 (ISO 2009) и служит для создания устойчивого к статическим нагрузкам разъемного винтового соединения без использования гаек и шайб. Устанавливается в глухое отверстие с приемной резьбой. Потайная головка с прямым шлицем утапливается в специально рассверленное конусообразное посадочное место. Выполнен из нержавеющей стали А2.

Размеры:

Винт с потайной головкой и прямым шлицем DIN 963 (ISO 2009)-схема

Диаметр резьбы d	М3,5
Длина винта L	20 мм
Диаметр потайной головки dk ISO/DIN	7,3/6,6 мм
Высота головки k ISO/DIN	2,35/1,93 мм
Ширина шлица n	1 мм
Глубина шлица t min/max	0,7/1 мм

Характеристики

DIN

963
ГОСТ

17475-80
ISO

2009
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,6
Единицы измерения

шт
Форма головки

Потайная
Размер шага резьбы

Крупный (обычный)
Артикул

963 35 20 A2
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

Slotted countersunk head screws
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
