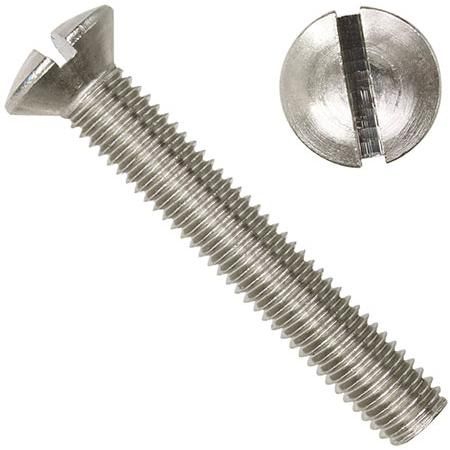

Винт с полупотайной головкой и прямым шлицем DIN 964 (ISO 2010), нержавеющая сталь А4
Ваш консультант Анастасия
8 (921) 091-15-13- Для соединения деталей из нержавейки и других совместимых металлов.
- Подходит для полускрытой установки.
- Конструкция и размеры соответствуют стандарту DIN 964.
- Резьба метрическая от М2 до М10, крупный шаг, поле допуска 6g.
- Широкий диапазон длин (4 - 100 мм) для свинчивания материалов разных толщин.
- Головка полупотайной формы требует зенковки отверстия под углом 90°.
- Прямой шлиц под отвертку или биту «SL» с плоским жалом.
- Нержавеющая сталь А4 с высокой сопротивляемостью коррозии в химически агрессивных средах и морской атмосфере.
- Температура эксплуатации: от -60 до +450°С
2
4
0,4
руб.
2
5
0,4
руб.
2
6
0,4
руб.
2
8
0,4
руб.
2
10
0,4
руб.
2
12
0,4
руб.
2
20
0,4
руб.
2,5
6
0,45
руб.
2,5
8
0,45
руб.
2,5
10
0,45
руб.
2,5
16
0,45
руб.
2,5
20
0,45
руб.
3
6
0,5
руб.
3
8
0,5
руб.
3
10
0,5
руб.
3
12
0,5
руб.
3
16
0,5
руб.
3
20
0,5
руб.
3
25
0,5
руб.
3
30
0,5
руб.
4
6
0,7
руб.
Винт с полупотайной головкой и прямым шлицем DIN 964 (ISO 2010) – высокопрочный крепеж из коррозионно-стойкой кислотостойкой стали А4, предназначенный для особых условий эксплуатации. Применяется для соединения двух или более деталей из металла, древесных плит, полимерных материалов. Применяется при сборке приборов, мебели, бытовой техники, оборудования для больниц, детских учреждений, пищеблоков, химической и судостроительной отрасли.
Конструкция
Представляет собой стержень с полной или неполной резьбой от М2 до М10. Его главная особенность состоит в форме головки, которая в отличие от потайной имеет не плоский, а слегка выпуклый верх высотой 0,5-2,5 мм. Более глубокий прямой шлиц способствует лучшей передаче момента вращения при помощи шлицевой отвертки или биты SL.
Материал
Винт из нержавеющей стали обладает повышенной стойкостью к нагрузкам и высокими антикоррозийными свойствами. Не теряет прочности на морозе и при повышении температуры до +450°С. Сталь А4 делает метиз пригодным к эксплуатации в таких химически агрессивных средах как морская вода, ацетон, аммиак, бензин, многие виды кислот, хлорная вода, нефть и моющие средства.
Применение
Шлицевой винт образует соединение путем ввинчивания в резьбовое отверстие в последнем из скрепляемых элементов, а также при помощи гайки с подложенной под нее шайбой. Под головку должно быть подготовлено коническое посадочное место в верхней детали зенковкой с конусом 90°. Слегка выступающая над поверхностью полусферическая часть головки обеспечивает красивый внешний вид собираемого оборудования и легкую протирку поверхности.
Аналоги DIN 964:
- ГОСТ 17474-80
- ISO 2010
Размеры
| Резьба d | M2 | M2,5 | M3 | M4 | M5 | М6 | М8 | М10 |
| Диаметр головки dk | 3,8 | 4,7 | 5,6 | 7,5 | 9,2 | 11 | 14,5 | 18 |
| Высота головки k | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3 | 4 | 5 |
| Длина резьбы b* | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| Ширина шлица n | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Высота f | 0,5 | 0,6 | 0,75 | 1 | 1,25 | 1,5 | 2 | 2,5 |
все размеры указаны в мм
* - фактическая длина резьбы равна: общая длина (l) минус высота головки (k).
Характеристики
-
DIN964
-
ГОСТ17474-80
-
ISO2010
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиПолупотайная
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Slotted raised countersunk head screws
