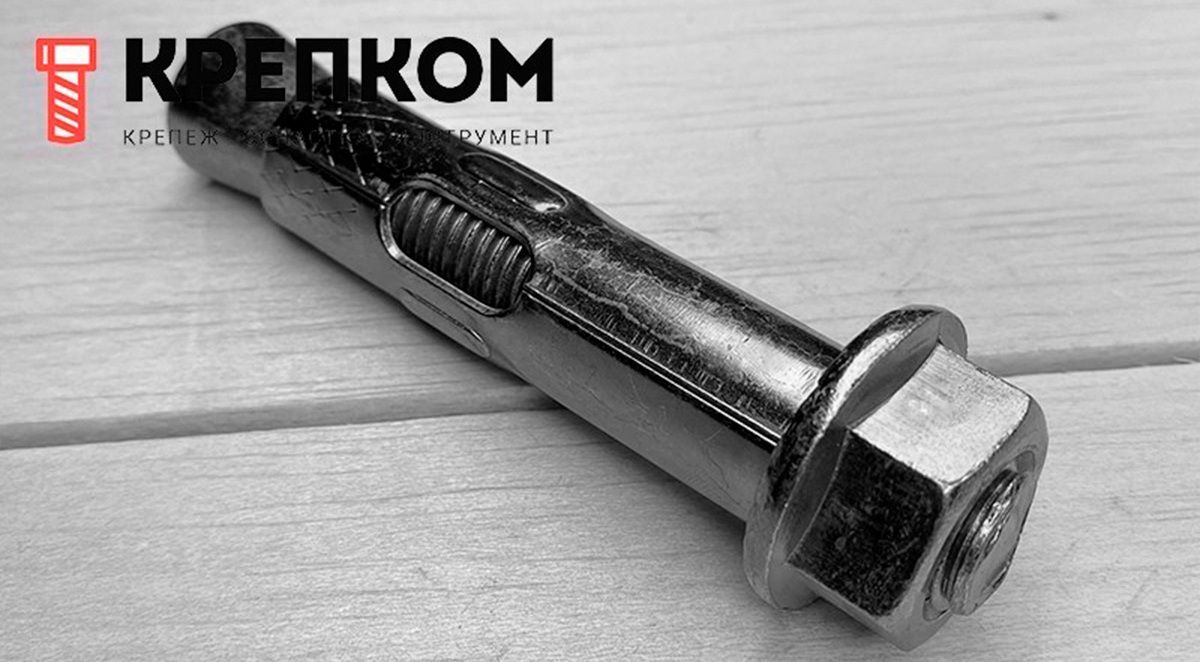

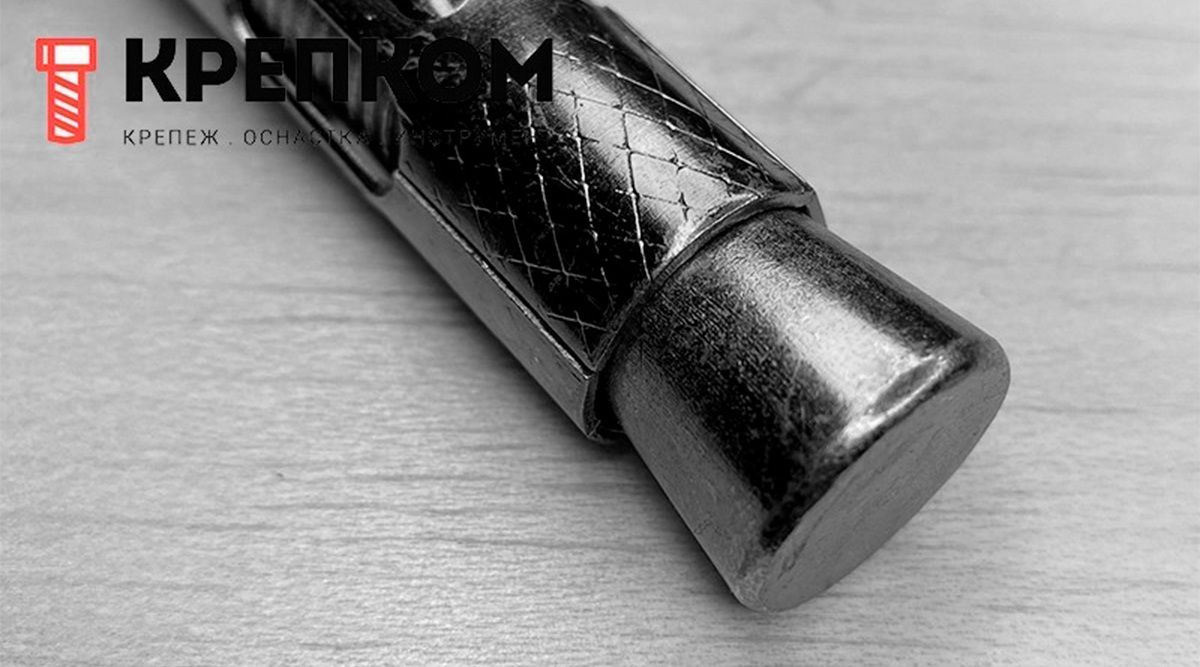

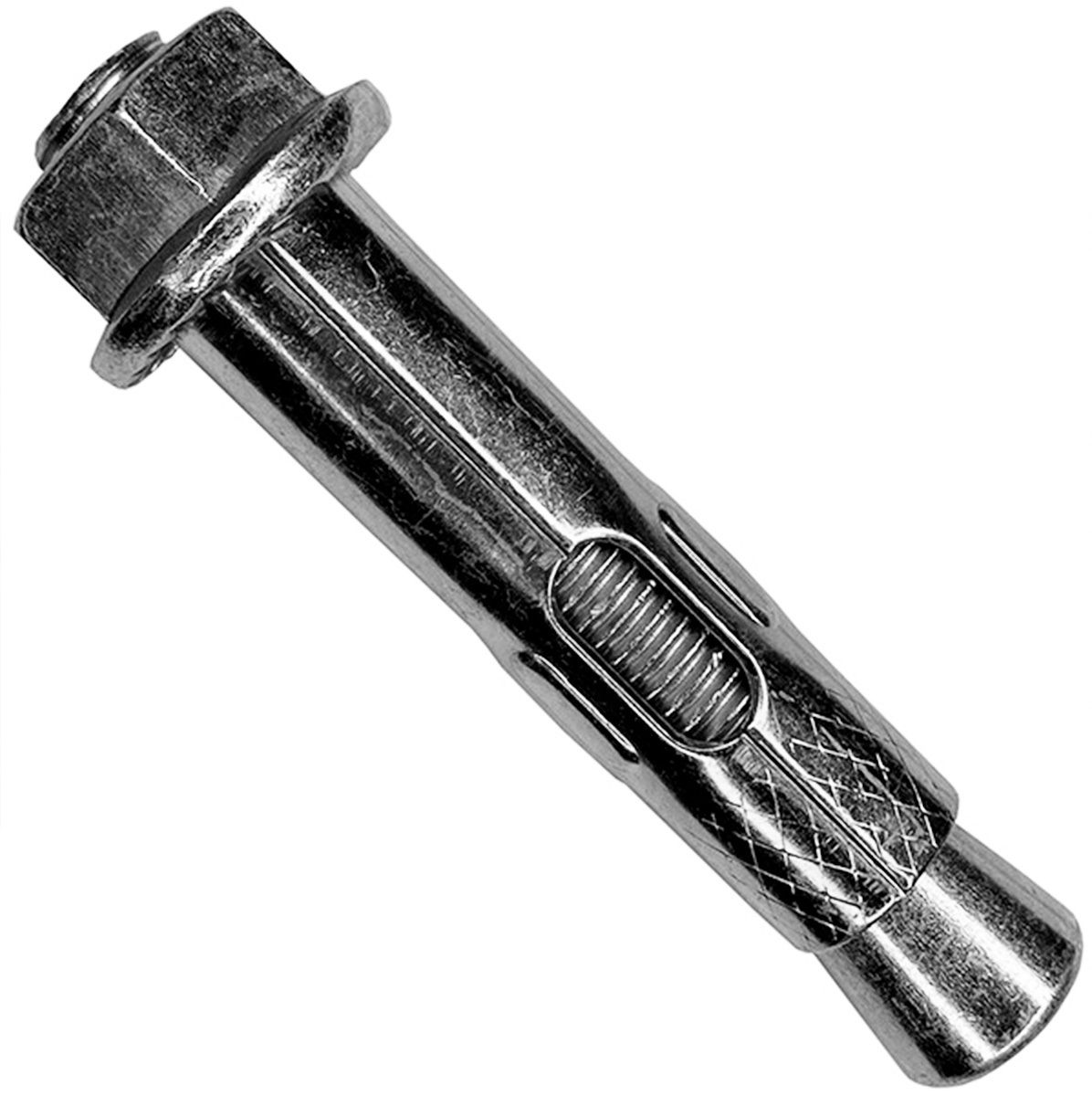

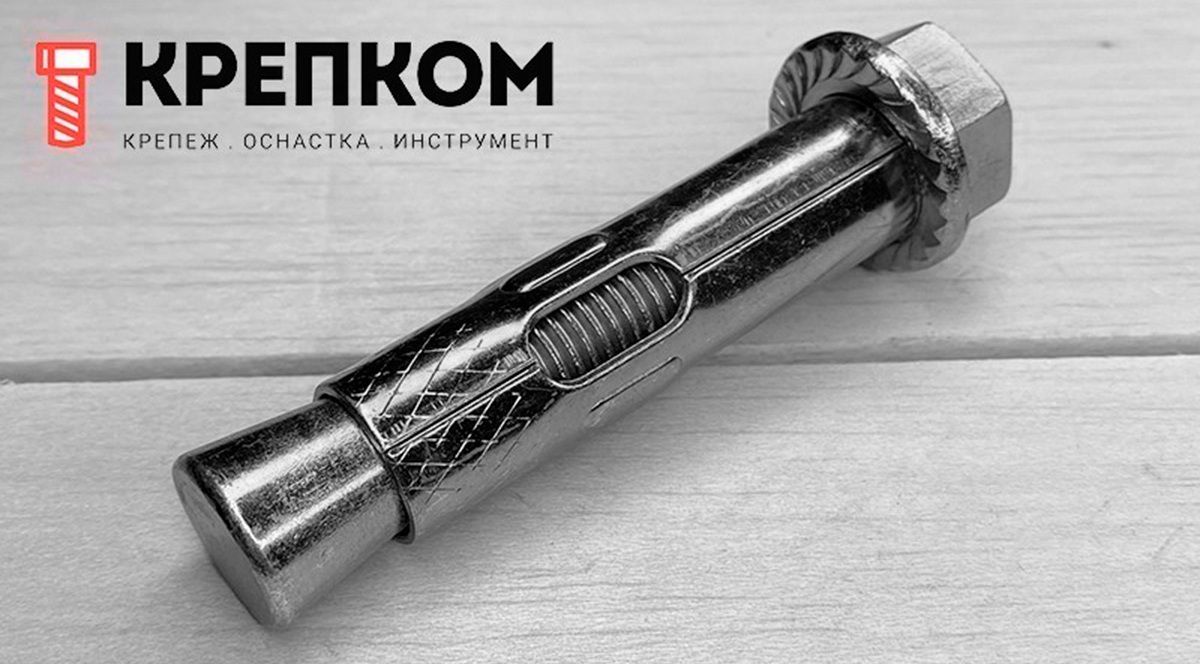

Анкер-болт с гайкой LSI, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Резьбовой стержень из стали класса прочности 5.8 с расширительным конусом на конце обеспечивает надёжную фиксацию в материале основания.
- Разжимная втулка с продольными разрезами при затяжке гайки расширяется по всей длине, распределяя нагрузку и снижая напряжения в бетоне.

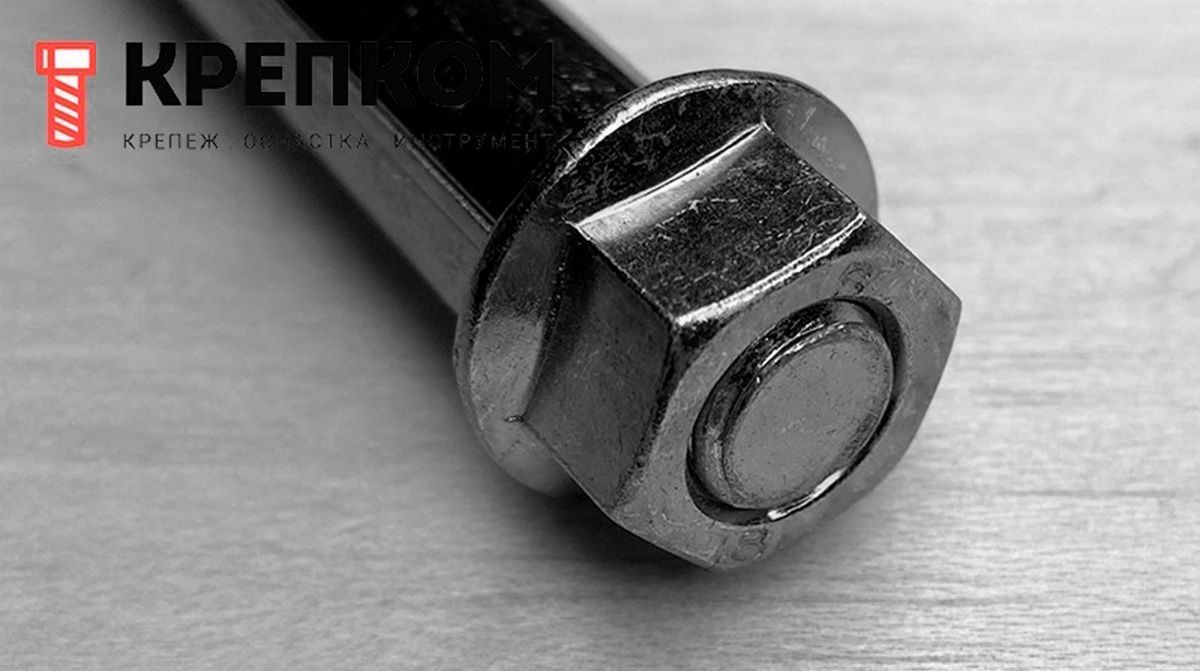

- Шестигранная гайка с фланцем исключает необходимость установки отдельной шайбы и предотвращает продавливание прикрепляемой детали.
- Гальваническое цинковое покрытие (белый цинк) обеспечивает устойчивость к атмосферной коррозии в сухих и умеренно влажных помещениях.
- Допускает сквозной монтаж с затяжкой динамометрическим ключом без дополнительных операций.
- Предназначен для установки в полнотелый кирпич, бетон классов С20/25 – С50/60 и плотный натуральный камень.
6
18
6
25
6
36
6
56
6
62
6
75
8
40
руб.
8
85
руб.
10
95
руб.
14
300
руб.
20
150
руб.
Анкер втулочный с гайкой LSI — это распорный анкер, состоящий из резьбового стержня с расширительным конусом на конце, разжимной втулки с продольными разрезами и шестигранной гайки с фланцем. Стержень изготовлен из стали класса прочности 5.8, что определяет нагрузочную способность крепежа. При затягивании гайки конус втягивается во втулку, вызывая её радиальное расширение и надёжную фиксацию в отверстии за счёт сил трения и механического упора. Покрытие — гальваническое цинкование (белый цинк), образующее на поверхности защитный слой, устойчивый к атмосферной коррозии в сухих и умеренно влажных помещениях.
Применение
Анкер-гайка распорный LSI рассчитан на восприятие средних статических нагрузок. Рекомендован для установки в полнотелый кирпич, железобетон и бетон без трещин класса прочности С20/25 – С50/60 (марки не ниже М350), а также в плотный натуральный камень. Применяется для крепления машин и оборудования, фиксации статически нагруженных стальных конструкций — рам, перил, балюстрад, уголков, швеллеров, а также для монтажа ограждений, дорожных знаков и элементов фасадных систем.
Принцип работы
Анкер предназначен для сквозного монтажа через предварительно просверленное отверстие в прикрепляемом элементе. Крепление выполняется путём затягивания фланцевой гайки с заданным крутящим моментом, указанным в технической таблице. При затяжке втулка насаживается на расширительный конус, её разрезанная часть раздвигается, создавая постоянное распорное усилие, которое удерживает анкер в материале основания.
Преимущества
- Монтаж выполняется в два этапа: установка анкера в отверстие и затяжка гайки, без дополнительных операций.
- Распор распределяется по большей части длины втулки, что снижает локальные напряжения в бетоне и риск образования трещин.
- Допускает некоторые отклонения диаметра отверстия без потери несущей способности.
- Гальваническое цинковое покрытие обеспечивает базовую защиту от коррозии для внутренних работ и эксплуатации в сухих условиях.
Аналог анкер-гайки LSI: анкер с болтом LSB.
Сферы применения
- Строительство и монтаж металлоконструкций — крепление балок, колонн, ферм, опор.
- Энергетика и промышленность — установка оборудования, станков, шкафов управления.
- ЖКХ и инфраструктура — монтаж ограждений, перил, уличного освещения, дорожных знаков.
- Торговое и складское оборудование — установка стеллажей, паллетных систем, вывесок.
- Ремонт и реконструкция — усиление конструкций, крепление фасадных систем, вентфасадов.
Монтаж
- Просверлить отверстие в материале основания через прикрепляемое изделие или с использованием кондуктора.
- Удалить буровую пыль и крошку продувкой сжатым воздухом или щёткой.
- Установить анкер в отверстие до упора фланца гайки в прикрепляемую деталь.
- Затянуть гайку динамометрическим ключом с моментом, указанным в таблице размеров.
Конструкция и схема
Техническая информация
gp — минимальная толщина материала основы,
Lkr — минимальное расстояние от края поверхности основы,
L0s — минимальное расстояние между анкерами.
| Тип анкера | gp (мм) | Lkr (мм) | L0s (мм) |
| LSI-6 | 52 | 70 | 122 |
| LSI-10 | 60 | 80 | 140 |
| LSI-12 | 75 | 100 | 175 |
| LSI-16 | 90 | 120 | 210 |
| LSI-20 | 105 | 140 | 245 |
Прочностные характеристики
| Тип анкера | Рекомендуемая нагрузка на вырыв NRx (кН) | Расчётная прочность на нагрузку под любым углом N0 (кН) | Расчётная прочность на крутящий момент M0 (кН) |
| LSI-6 | 6,59 | 2,20 | 3,00 |
| LSI-10 | 10,19 | 3,40 | 7,60 |
| LSI-12 | 16,87 | 5,62 | 15,00 |
| LSI-16 | 22,75 | 7,58 | 26,00 |
| LSI-20 | 29,95 | 9,98 | 69,00 |
Размеры
| Размер | Диаметр отверстия d0 (мм) | Глубина сверления hmin (мм) | Глубина анкеровки hef (мм) | Момент затяжки Tinst (Н·м) | Диаметр и длина шпильки (мм) | Толщина прикрепляемого материала tfix (мм) | Размер ключа (мм) | Диаметр монтажного отверстия df (мм) |
| 6×18 | 6 | 25 | 18 | 8 | М5×18 | 3 | 8 | 7 |
| 6×25 | 6 | 35 | 20 | 8 | М5×25 | 5 | 8 | 7 |
| 6×36 | 6 | 40 | 25 | 8 | М5×36 | 10 | 8 | 7 |
| 6×56 | 6 | 45 | 30 | 8 | М5×56 | 30 | 8 | 7 |
| 6×62 | 6 | 45 | 30 | 8 | М5×62 | 32 | 8 | 7 |
| 6×75 | 6 | 50 | 30 | 8 | М5×75 | 45 | 8 | 7 |
| 8×40 | 8 | 45 | 30 | 12 | М6×40 | 10 | 10 | 9 |
| 8×85 | 8 | 50 | 35 | 12 | М6×85 | 48 | 10 | 9 |
| 14×300 | 14 | 65 | 55 | 60 | М10×300 | 240 | 17 | 16 |
| 20×150 | 20 | 90 | 70 | 120 | М16×150 | 75 | 24 | 22 |
Характеристики
-
Тип анкераС гайкой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалОцинкованная сталь
