Анкер рамный универсальный MMM Mungo, оцинкованная сталь
Ваш консультант Александр
7 (921) 090-38-10- Для крепления дверных коробок, оконных рам, стальных профилей и деревянных брусьев к бетону, камню или кирпичу.
- Тип анкера: рамный MMM, универсальная серия.
- Подходит для монтажа в плотные и пустотелые материалы.
- Две зоны распора для одновременного крепления в основании и монтируемом элементе.
- Сквозной монтаж с сохранением зазора между конструкцией и основанием.
- Расклинивающий конус защищен от выпадения.
- Универсальная головка PZ/PH для удобства затяжки стандартными битами.
- Установка впотай с маскировкой декоративными колпачками AKC.
- Цинковое антикоррозийное покрытие более 5 мкм.
- Диаметр: 10 мм.
- Длина: от 110 до 200 мм
Рамный анкер универсальный Mungo MMM подходит как для полнотелых, так и пустотелых материалов. Предназначен для крепления дверных коробок, оконных рам, стальных профилей и деревянных брусьев к бетону, камню или кирпичу с пустотами. Распорный анкер оснащен болтом с потайной головкой для установки вровень с поверхностью. Две зоны расклинивания на гильзе обеспечивают надежную фиксацию как в несущем основании, так и в прикрепляемой рамной конструкции. Сохранение зазора между ними предотвращает деформацию рамы. Затягивание анкерного винта рекомендуется осуществлять при помощи динамометрического ключа до установленного момента. При установке в пустотелый кирпич его распорная зона раскрывается в пустотах, создавая упор, что способствует более устойчивому монтажу.
Особенности
- Универсальный потайной анкер для рамы подходит для монтажа в плотные и пустотелые материалы.
- Надежное крепление металлических и пластиковых профилей в условиях сжатия и растягивания благодаря специальной геометрии.
- Устойчивая фиксация дверных коробок и оконных рам в стеновых проемах.
- Расклинивающий конус защищен от выпадения.
- Сквозной монтаж.
Преимущества
- Две распорные зоны для закрепления в основании и конструкции с сохранением зазора между ними.
- Контролируемое расклинивание не создает напряжений в материале и прикрепляемом профиле.
- Надежная фиксация в пустотах за счет механического упора.
- Выдерживает воздействие огня до 120 минут (пожароустойчивость F120).
- Универсальный шлиц PZ/PH для удобного монтажа стандартным инструментом.
- Оцинковка поверхности стального анкера толщиной > 5 мкм предохраняет металл от коррозии, что увеличивает длительность эксплуатации.
- Возможность использования декоративных колпачков AKC для маскировки.
Размеры
|
Диаметр анкера и бура dnom=d0, мм |
Длина L, мм | Глубина отверстия h0, мм | Полезная длина tfix, мм |
Мин. глубина установки hef, мм |
| 10 | 110 | 80 | 45 | 65 |
| 10 | 130 | 80 | 65 | 65 |
| 10 | 150 | 80 | 85 | 65 |
| 10 | 180 | 80 | 115 | 65 |
| 10 | 200 | 80 | 40 | 160 |
Нагрузки
| Бетон С20/25 - С50/60, вырыв (кН) | Кирпич, вырыв (кН) | Пустотелый кирпич, вырыв (кН) | Ячеистый бетон, вырыв (кН) | Момент затяжки (Нм) Tinst | |
| МММ | 0,5 | 0,4 | 0,3 | 0,2 | 8 |

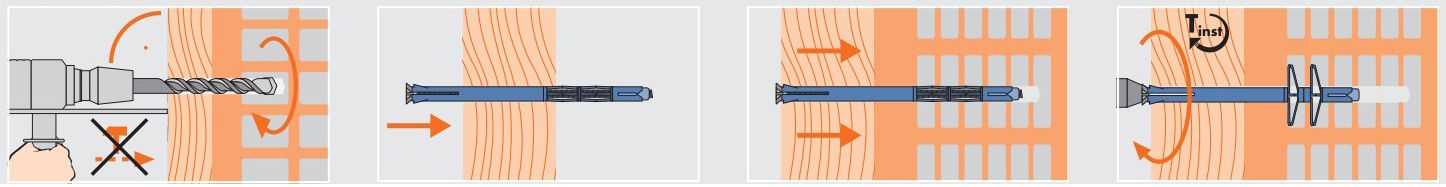

Монтаж
Характеристики
-
Бренд
-
Тип анкераРамный
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалОцинкованная сталь
