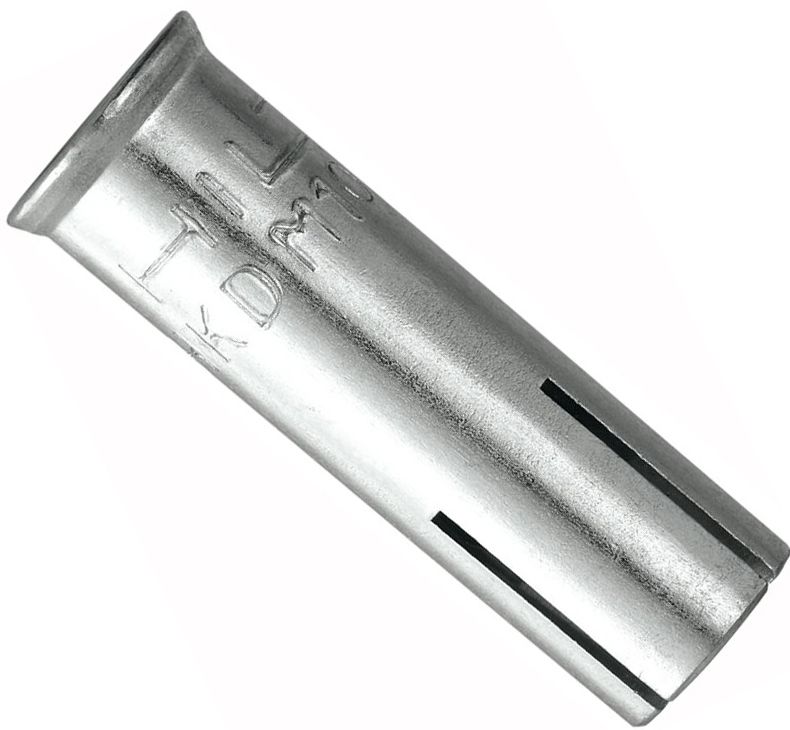

Забивной анкер HILTI HKD, оцинкованный
Код товара: WN00043819
Ваш консультант Александр
7 (921) 090-38-10- Для предварительной установки в бетон ≥ C20/25 (растянутая зона).
- Подходит для средних нагрузок.
- Возможность установки в пол, стены и потолок.
- Тип анкера: HKD забивной, с буртиком, с внутренней резьбой.
- Совместимость со стандартными крепежными болтами и резьбовыми шпильками.
- Ступенчатый распорный конус для простого и точного автоматического расклинивания даже в самых плотных материалах.
- Визуальная проверка для точной анкеровки при использовании установочного устройства Hilti.
- Специальный буртик для монтажа заподлицо независимо от глубины отверстия.
- Небольшая глубина сверления (25 мм) для анкеров M6, M8, M10, M12.
- Изготовлен из прочной углеродистой стали с цинковым покрытием толщиной >5 мкм.
- Сверхбыстрая установка с установочным инструментом HKD TE-CX.
Анкер забивной стальной HILTI HKD (с юбкой) – высокоэффективный цанговый анкер с внутренней резьбой, предназначенный для предварительной установки в бетон с трещинами и без трещин C20/25-C50/60 и последующего крепления конструкций средней степени тяжести. Расклинивается путем забивания находящего внутри цанги распорного элемента. Эта операция выполняется при помощи установочного устройства и молотка либо механизированным способом при помощи специальной насадки и перфоратора.
Преимущества
- Простая и точная установка заподлицо, независимо от глубины отверстия.
- Выдерживает высокие нагрузки на вырыв, несмотря на небольшой размер гильзы.
- Внутренняя резьба позволяет использовать анкер-цангу с различными резьбовыми элементами (болтом, шпилькой, крюком) для крепления коммуникаций и монтажа конструкций.
- Одобрения/отчеты об испытаниях: DIBt, ETA, Fire, FM (Factory Mutual), UL (Underwriters Laboratories).
Применение
- подвесные системы для труб, воздуховодов, спринклерных систем и т.д.
Эффективная глубина анкеровки
| Размер анкера | М6х25 | М6х30 | М8х25 | М8х30 | М8х40 | М10х25 | М10х30 | М10х40 | М12х25 | М12х50 | М16х65 |
|
Эффективная глубина анкеровки, hef (мм) |
25 | 30 | 25 | 30 | 40 | 25 | 30 | 40 | 25 | 50 |
65 |
Нагрузка
Нормативное сопротивление| Размер анкера | М6х25 | М6х30 | М8х25 | М8х30 | М8х40 | М10х25 | М10х30 | М10х40 | М12х25 | М12х50 | М16х65 |
| Нагрузка, Frk | 2,0 | - | 3,0 | 5,0 | 5,0 | 4,0 | 5,0 | 7,5 | 4,0 | 9,0 | 16,0 |
Расчетное сопротивление
| Размер анкера | М6х25 | М6х30 | М8х25 | М8х30 | М8х40 | М10х25 | М10х30 | М10х40 | М12х25 | М12х50 | М16х65 |
| Нагрузка, Frk |
1,3 |
- | 2,0 | 2,8 | 3,3 | 2,2 | 3,3 | 5,0 | 2,7 | 6,0 | 10,7 |
Размеры
| Размер анкера | М6х25 | М6х30 | М8х25 | М8х30 | М8х40 | М10х25 | М10х30 | М10х40 | М12х25 | М12х50 | М16х65 |
| Длина гильзы, lG(мм) | 25 | 30 | 25 | 30 | 40 | 25 | 30 | 40 | 25 | 50 | 65 |
| Диаметр гильзы, d1 (мм) | 7,9 | 8 | 9,95 | 9,95 | 9,95 | 11,9 | 11,8 | 11,95 | 14,9 | 14,9 | 19,75 |
| Диаметр распорного элемента, d2 (мм) | 5,1 | 5 | 6,35 | 6,5 | 6,35 | 8,1 | 8,2 | 8,2 | 9,7 | 10,3 | 13,8 |
| Длина распорного элемента, l1 (мм) | 10 | 15 | 7 | 12 | 16 | 7 | 12 | 16 | 7,2 | 20 | 29 |

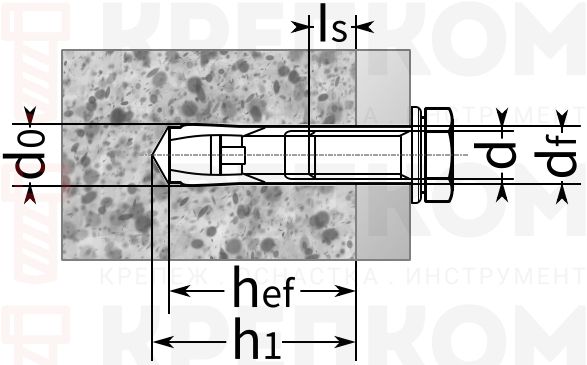

Установочные параметры
| Размер анкера | М6х25 | М6х30 | М8х25 | М8х30 | М8х40 | М10х25 | М10х30 | М10х40 | М12х25 | М12х50 | М16х65 |
| Эффективная глубина анкеровки, hef (мм) | 25 | 30 | 25 | 30 | 40 | 25 | 30 | 40 | 25 | 50 | 65 |
| Номинальный диаметр бура, d0 (мм) | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 15 | 15 | 20 |
| Диаметр болта/шпильки, d (мм) | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 16 |
| Глубина отверстия, h1 (мм) | 27 | 32 | 27 | 33 | 43 | 27 | 33 | 43 | 27 | 54 | 70 |
| Максимальный диаметр отверстия в закрепляемой детали, df (мм) | 7 | 7 | 9 | 9 | 9 | 12 | 12 | 12 | 14 | 14 | 18 |
| Момент затяжки, Tinst | 4 | 4 | 8 | 8 | 8 | 15 | 15 | 15 | 35 | 35 | 60 |
| Глубина завинчивания болта/шпильки, ls min/max (мм) | 6/12 | 6/12,5 | 8/11,5 | 8/14,5 | 8/17,5 | 10/12 | 10/12,7 | 10/18 | 12/12 | 12/23,5 | 16/30,5 |
Монтаж
Характеристики
-
Бренд
-
Тип анкераЗабивной / Потолочный
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалОцинкованная сталь
