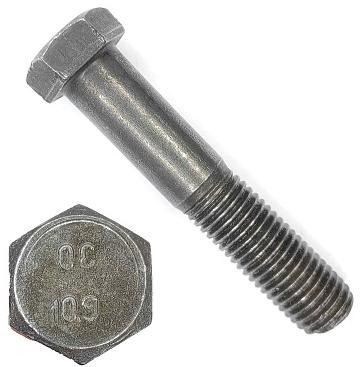

Болт шестигранный с уменьшенной головкой ГОСТ 7796-70, класс прочности 10.9, сталь без покрытия
Внешний вид товара может отличаться от представленного на изображении
- Высокопрочный крепеж для ответственных соединений, работающих под значительными нагрузками и вибрациями.
- Соответствие ГОСТ 7796-70 гарантирует точность резьбы, геометрии и совместимость с ответными деталями и инструментом.
- Шестигранная головка уменьшенного размера подходит для монтажа в ограниченных по высоте пространствах, без ущерба для прочности соединения.
- Резьба метрическая, крупный шаг, поле допуска 6g, полная и неполная.
- Класс точности В обеспечивает легкость сборки и надежную фиксацию без чрезмерных зазоров.
- Закаленная сталь класса прочности 10.9 (согласно ISO 898-1) нагрузка на разрыв ≥ 1000 МПа, предел текучести ≥ 900 МПа.
- Без покрытия, поэтому используется в сухих, закрытых помещениях или в составе сборок, защищенных от внешней среды.
- Совместимость с гайками прочностью 10 и шайбами твердостью не менее 300 HV.
- Номинальный размер (диаметр х шаг): от М8х1,25 до М48х5.
- Диапазон длин: от 10 до 300 мм.
8
20
1,25
руб.
8
75
1,25
руб.
12
40
1,75
руб.
12
20
1,75
руб.
12
45
1,75
руб.
16
45
2
руб.
Болт с уменьшенной шестигранной головкой ГОСТ 7796-70 служит для создания высокопрочного резьбового соединения. Используется в общем машиностроении, в конструкциях и установках, деталях машин, агрегатах и механизмах, при монтаже дорожных ограждений, сборке трубопроводной арматуры. Отсутствие покрытия ограничивает применение в условиях повышенной влажности и коррозионных средах без дополнительной защиты.
Особенности
- Уменьшенная высота головки идеально подходит для использования болта в узлах с ограниченным доступом или при необходимости минимизировать выступающие элементы конструкции.
- Шестигранная головка устанавливается с использованием стандартного инструмента (гаечных ключей или головок).
- Метрическая крупная резьба соответствует международному стандарту ISO, гарантируя совместимость с гайками и резьбовыми отверстиями метрической системы.
- Класс точности В позволяет устанавливать болты в подготовленные резьбовые отверстия с минимально возможным зазором.
Материал
Материалом для изготовления высокопрочных болтов 10.9 служит качественная конструкционная углеродистая сталь. Технология изготовления предусматривает процесс закаливания. Обладает временным сопротивлением разрыву 1000 Н/мм² и пределом текучести 900 Н/мм², твердостью поверхности от 304 до 361 HB (по Бринеллю). Высокая механическая прочность метизов позволяет использовать их в соединениях испытывающих значительные статические, динамические, ударные нагрузки, а также многократные сборки / разборки. Ввиду отсутствия антикоррозийной защиты их используют в конструкциях без покрытия с невысокими требованиями к эстетичности внешнего вида или под покраску.
Аналоги ГОСТ 7796-70:
- ГОСТ 7808-70 Болты с шестигранной уменьшенной головкой класса точности А
- ГОСТ 18125-72 Болты с шестигранной уменьшенной головкой классов точности А и В с диаметром резьбы свыше М48

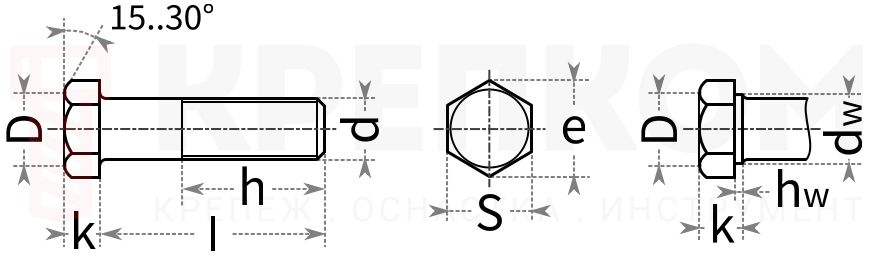

Размеры
| Метрический диаметр d | Высота головки k | Длина резьбы b | Размер под ключ S | Диаметр описанной окружности e | Ширина hw (min) | Диаметр dw (min) | ||
| l≤125 | 125<l≤200 | l>200 | ||||||
| М8 | 5 | 22 | - | - | 12 | 13,1 | 0,15 | 10,5 |
| М10 | 6 | 26 | 32 | - | 14 | 15,3 | 0,15 | 12,5 |
| М12 | 7 | 30 | 36 | 49 | 17 | 18,7 | 0,15 | 15,5 |
| М14 | 8 | 34 | 40 | 53 | 19 | 20,9 | 0,15 | 17,2 |
| М16 | 9 | 38 | 44 | 57 | 22 | 23,9 | 0,2 | 20,1 |
| М18 | 10 | 42 | 48 | 61 | 24 | 26,2 | 0,2 | 22 |
| М20 | 11 | 46 | 52 | 65 | 27 | 29,6 | 0,2 | 24,8 |
| М22 | 12 | 50 | 56 | 69 | 30 | 33 | 0,2 | 27,7 |
| М24 | 13 | 54 | 60 | 73 | 32 | 35 | 0,2 | 29,5 |
| М27 | 15 | 60 | 66 | 79 | 36 | 39,6 | 0,2 | 33,2 |
| М30 | 17 | 66 | 72 | 85 | 41 | 45,2 | 0,2 | 38 |
| М36 | 20 | 78 | 84 | 97 | 50 | 55,4 | 0,2 | 46,6 |
| М42 | 23 | - | 96 | 109 | 60 | 66,4 | 0,25 | 55,9 |
| М48 | 26 | - | 108 | 121 | 70 | 76,9 | 0,25 | 64,7 |
все размеры указаны в мм
Характеристики
-
ГОСТ7796-70
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexogon гeduced head bolts grade В
