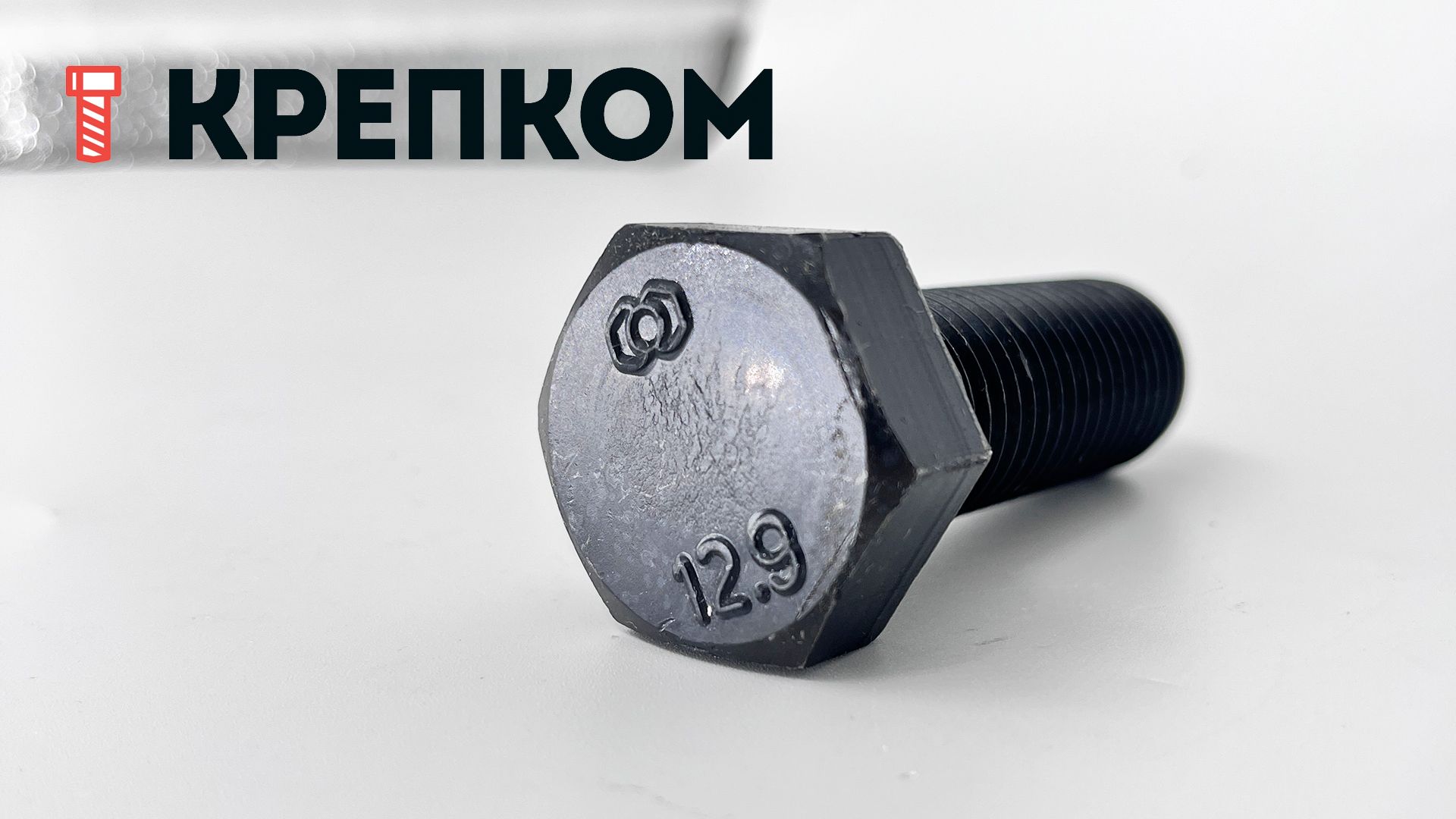

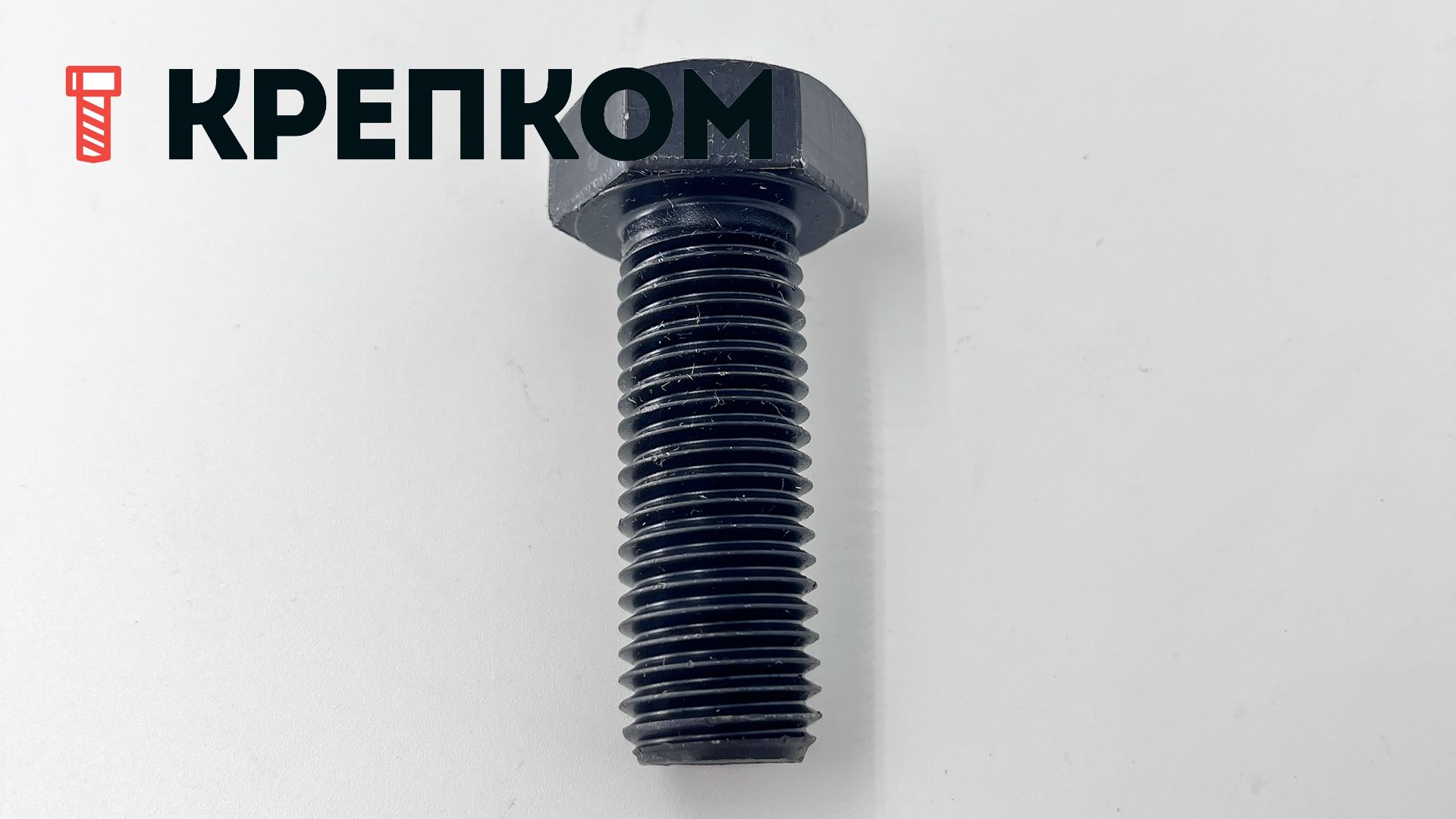

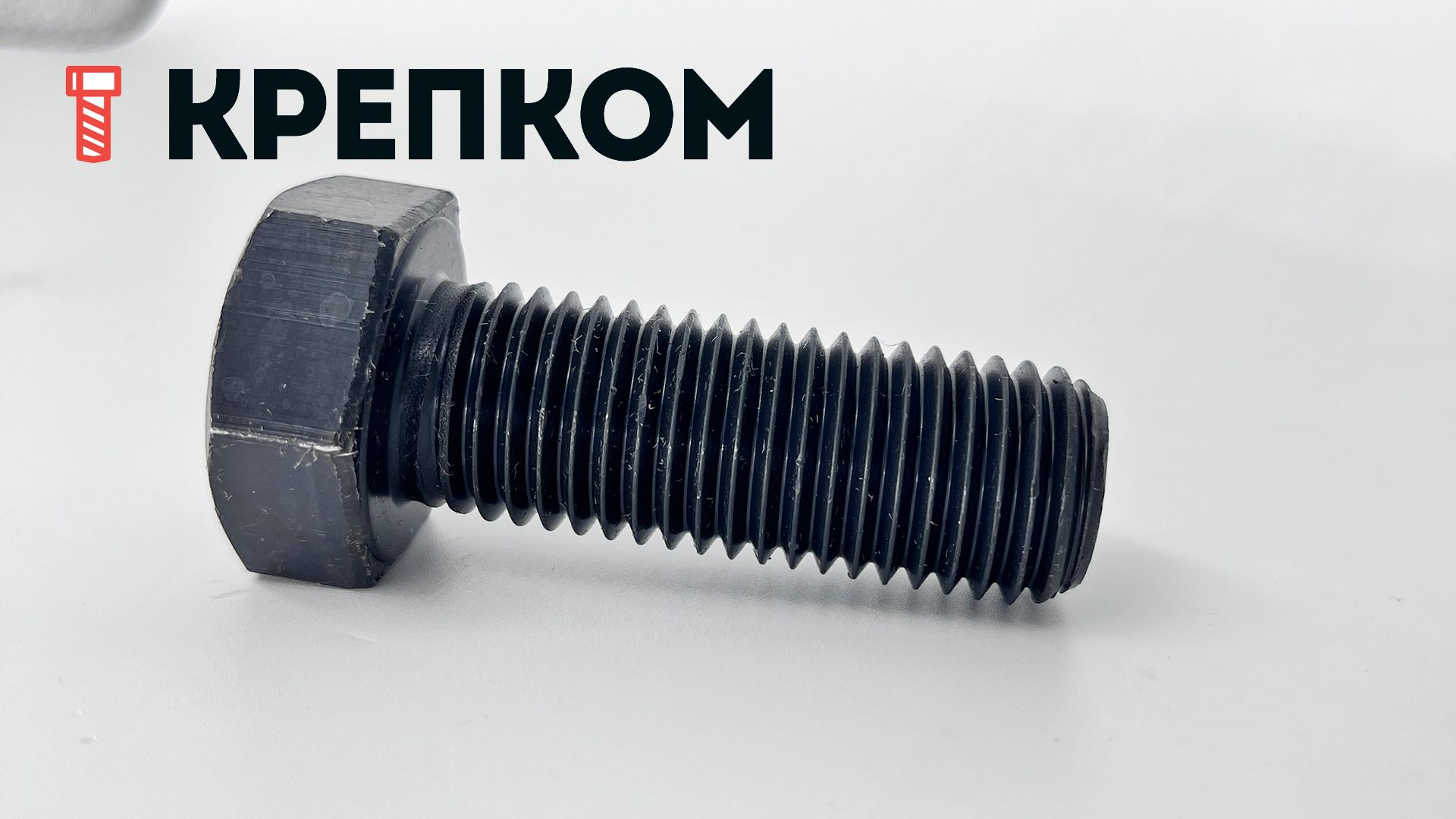

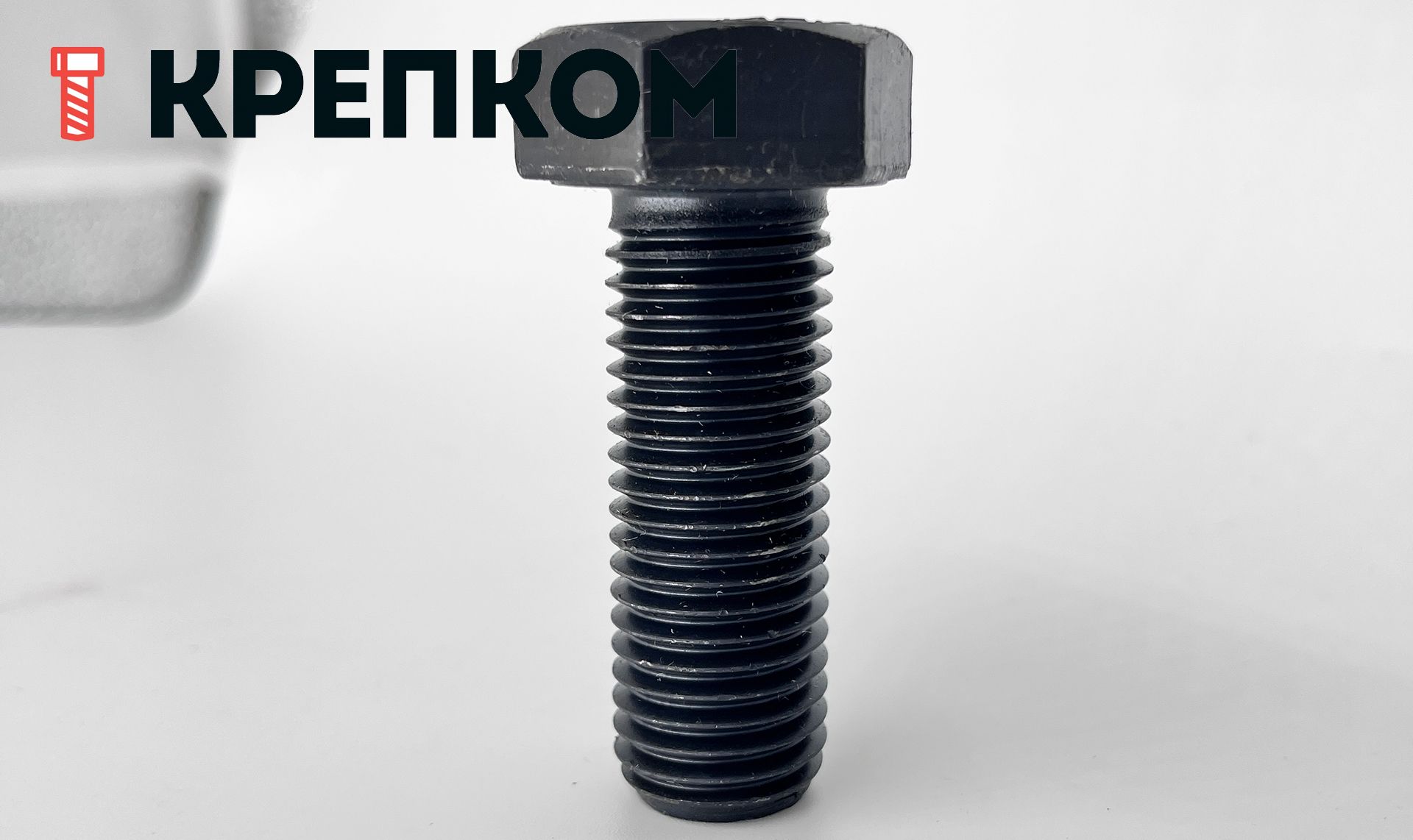

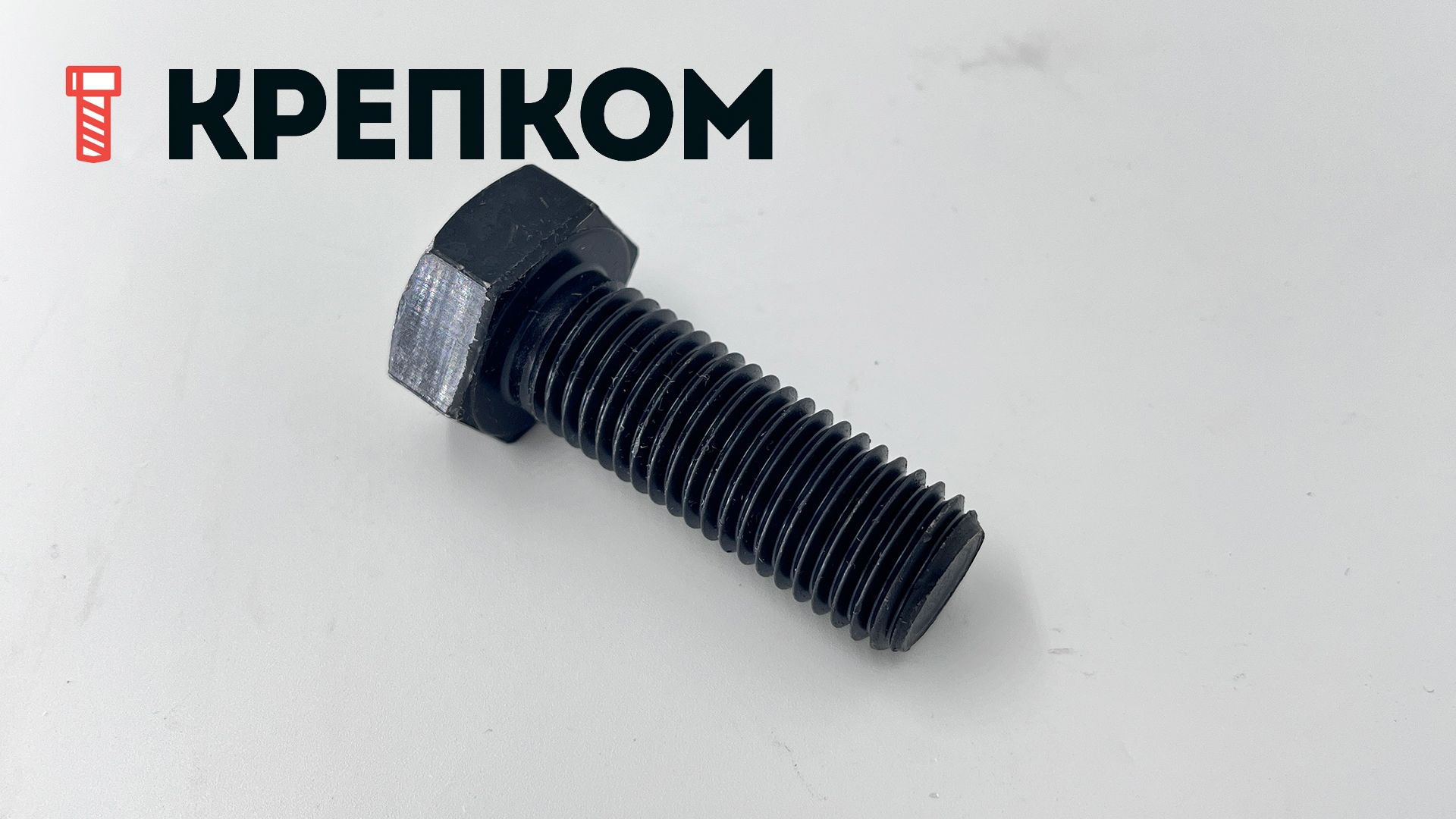

Болт шестигранный с полной резьбой DIN 933, высокопрочный 12.9, оксидированный
Ваш консультант Артем
7 (931) 252-88-59- Сверхпрочный крепеж из закаленной и отпущенной легированной стали класса прочности 12.9
- Временное сопротивление 1200 Н/мм², предел текучести 1080 Н/мм², твердость не менее 385 HV
- Поверхность: черная оксидированная
- Применяется для соединения и крепления деталей и конструкций в строительстве и машиностроении
- Используется с высокопрочными гайками 12 класса прочности и шайбами твердостью выше 300 HV
- Выдерживает высокие статические, циклические и ударные нагрузки
- Конструкция и размеры в соответствии DIN 933
- Шестигранная головка со стандартными размерами под ключ позволяет применять максимально допустимый крутящий момент к болтовому соединению
- Метрическая крупная резьба от М3 до М64, полная, поле допуска 6g, классы точности - А и В
- Длина изделия (без учета головки): от 5 до 340 мм
4
12
0,7
руб.
4
14
0,7
руб.
4
16
0,7
руб.
4
18
0,7
руб.
4
20
0,7
руб.
4
20
0,7
руб.
4
20
0,7
руб.
4
20
0,7
руб.
4
22
0,7
руб.
4
25
0,7
руб.
4
30
0,7
руб.
4
40
0,7
руб.
5
8
0,8
руб.
5
10
0,8
руб.
5
12
0,8
руб.
5
14
0,8
5
16
0,8
5
18
0,8
руб.
5
20
0,8
руб.
5
25
0,8
руб.
5
30
0,8
руб.
Высокопрочный шестигранный болт с полной резьбой DIN 933 (ISO 4017) производится из особо прочных легированных конструкционных сталей 40ХНМА или 30ХГСA, которые хорошо поддаются закаливанию. Технология изготовления предусматривает высокотемпературную обработку в печах с последующим охлаждением в охлаждающей среде. Такая закалка снижает хрупкость изделия, усиливает твердость, прочность и ударную вязкость. Упрочненный крепеж способен выдерживать повышенные нагрузки циклического, динамического, ударного характера и сдерживать тяжелые стяжки.
Защитные металлические покрытия на крепежные изделия класса прочности 12.9 не наносятся, так как в их состав входит хром и другие компоненты, придающие антикоррозийные свойства. Поверхностное оксидирование придает им черный цвет, который нередко бывает предпочтительнее из дизайнерских соображений.
Применение
Высокопрочные каленые болты 12.9 с шестигранной головкой применяются при сборке стальных конструкций, к надежности которых предъявляются повышенные требования (тяжелая техника, краны, мосты, гидросооружения и другие ответственные объекты строительной индустрии). Полностью резьбовой стержень лучше подходит для крепления металлов небольшой толщины и позволяет последовательно соединить две и более детали на расстоянии друг от друга, с фиксацией каждой из них при помощи гайки.
Аналоги DIN 933:- ISO 4017 (несущественные отличия в размере «под ключ» на диаметрах M10, М12, М14 и М22)
- DIN 558 (ISO 4018) (М5 - М64)
- ГОСТ 7798-70 (М6 - М48)
- ГОСТ 7805-70 (М1,6 - М48)
- ГОСТ 15589-70 (М6 - М48)
Размеры
| Резьба, d | Шаг резьбы, P | Высота головки, k | Размер под ключ, S | Диаметр граней, e |
| М3 | 0,5 | 2,0 | 5,5 | 6,01 |
| М4 | 0,7 | 2,8 | 7,0 | 7,66 |
| М5 | 0,8 | 3,5 | 8,0 | 8,79 |
| М6 | 1,0 | 4,0 | 10 | 11,05 |
| М8 | 1,25 | 5,3 | 13 | 14,38 |
| М10 | 1,5 | 6,4 | 17 | 18,9 |
| М12 | 1,75 | 7,5 | 19 | 21,1 |
| М14 | 2,0 | 8,8 | 22 | 24,49 |
| М16 | 2,0 | 10 | 24 | 26,75 |
| М18 | 2,5 | 11,5 | 27 | 30,14 |
| М20 | 2,5 | 12,5 | 30 | 33,53 |
| М22 | 2,5 | 14 | 32 | 38,85 |
| М24 | 3,0 | 15 | 36 | 39,98 |
| М27 | 3,0 | 17 | 41 | 45,2 |
| М30 | 3,5 | 18,7 | 46 | 50,85 |
| М36 | 4,0 | 22,5 | 55 | 60,79 |
| М42 | 4,5 | 26 | 65 | 71,3 |
| М48 | 5,0 | 30 | 75 | 82,6 |
| М56 | 5,5 | 35 | 85 | 93,56 |
| М64 | 6,0 | 40 | 95 | 104,9 |
все размеры указаны в мм
Характеристики
-
DIN933
-
ГОСТ7805-70, 7798-70, 15589-70
-
ISO4017
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности12.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon head bolts with thread up to head
Владимир Сторнов
Болт полностью соответствует размеру и маркировке. Использовал их для крепления тяжелой стальной плиты с динамическими нагрузками, т.к. обычный болт 8.8 не выдерживает этих нагрузок и со временем деформируется. Эти болты оказались крепкими и надежными, видимо действительно немецкие.
