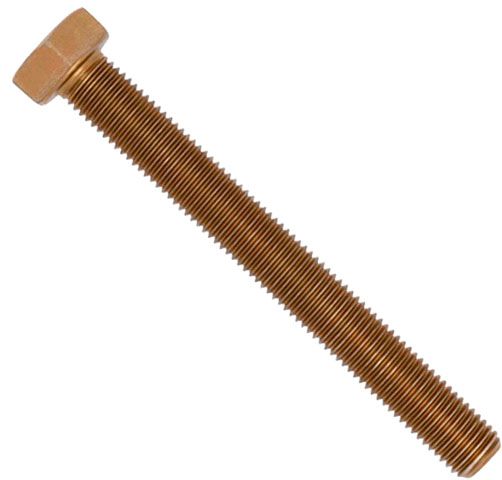

Шестигранный болт с полной мелкой резьбой М10х1х20 DIN 961 (ISO 8676) класс прочности 8.8, желтый цинк

Болт высокопрочный М10х1х20 DIN 961 (ISO 8676) с мелкой метрической резьбой предназначен для ответственных соединений, требующих повышенной надежности, точной регулировки и устойчивости к вибрациям. Временное сопротивление на разрыв составляет 800 Н/мм², предел текучести – 640 Н/мм², что гарантирует повышенную прочность и износостойкость. Используется в резьбовых отверстиях или в комплекте с гайкой класса прочности 8 или выше, соответствующей по материалу и виду покрытия, а также с плоской или стопорной шайбой повышенной твердости. От аналога DIN 933 отличается только мелким шагом нарезки. Подходит для использования с шестигранными гайками DIN 962 и шайбами. Мелкий шаг резьбы и резьба по всей длине стержня даёт повышенную самоконтряемость и устойчивость к вибрационному ослаблению, более точную регулировку вылета при затяжке, увеличенную длину зацепления в тонкостенных или ответственных соединениях. Рабочая температура: от –40 °C до +200 °C.

Особенности

• Болт шестигранный класса прочности 8.8 характеризуется повышенной нагрузочной способностью и устойчивостью к механическим воздействиям.
• Шестигранная головка позволяет приложить к соединению больший крутящий момент по сравнению с большинством других типов приводов.
• Полная мелкая резьба по всей длине обеспечивает максимально плотную и протяженную посадку, что лучше гасит вибрации и предотвращает самооткручивание.
• Мелкая резьба обеспечивает более точный контроль над процессом затяжки и взаимным положением скрепляемых деталей.
• Покрытие желтый цинк (хроматирование) обеспечивает высокую коррозионную стойкость (до 120 часов в соляном тумане), эстетичный золотистый вид и возможность визуального контроля качества покрытия.

Применение

Болт 8.8 из оцинкованной стали используется для скрепления различных ответственных конструкций, деталей машин, грузоподъемных механизмов, двигателей и фланцевых соединений, работающих под давлением и вибрацией. Крепеж с мелкой резьбой выбирают там, где важна не просто грубая сила стягивания, а точный контроль над процессом затяжки и конечным стабильным состоянием соединения, например, в прецизионных механизмах, регулировочных узлах, измерительных устройствах, при сборке точных приборов.

Совет: Для максимальной вибростойкости рекомендуется использовать в паре с контргайкой, стопорной шайбой или гайкой с нейлоновым кольцом (DIN 985).

Аналоги DIN 961:

• ISO 8676 (М8 - М64)
• ГОСТ 7798-70 (М6 - М48)
• ГОСТ 7805-70 (М1,6 - М48)

У нас всегда в наличии оцинкованные шестигранные болты с полной DIN 961 и неполной DIN 960 мелкой резьбой самых распространенных диаметров от М8 до М24, с шагом 1-2 мм.  В нашем ассортименте вы найдете подходящие по прочности гайки с цинковым покрытием и шайбы.

Сферы применения

• Автомобилестроение и ремонт техники — крепление узлов двигателя, КПП, подвески, где мелкая резьба обеспечивает точную регулировку и вибростойкость.
• Машиностроение и станкостроение — сборка прецизионных механизмов, фланцевых соединений, корпусов редукторов.
• Гидравлические и пневматические системы — фланцевые соединения трубопроводов, где мелкий шаг улучшает герметичность стыка.
• Энергетика и промышленное оборудование — монтаж агрегатов, подверженных постоянной вибрации.
• Строительство металлоконструкций — узлы, требующие повышенной надежности и защиты от атмосферных воздействий (навесы, опоры).

Размеры

Диаметр резьбы d	М10
Шаг резьбы, мм	1,0
Длина болта I, мм	20
Высота головки k, мм	6,4
Диаметр описанной окружности e DIN/ISO, мм	18,9/17,77
Размер под ключ s DIN/ISO, мм	17/16

Характеристики

• DIN
  961
• ГОСТ
  7798-70
• ISO
  8676
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1
• Единицы измерения
  шт
• Форма головки
  Шестигранная
• Размер шага резьбы
  Мелкий
• Класс прочности
  8.8
• Материал
  Желтый цинк
• Штрих код


• с мелким шагом резьбы
• высокопрочный
• с шестигранной головкой
• Шестигранные 8.8
