Оправка переходная для сверлильного патрона GRIFF
Код товара: WN00283357
- Для станков с посадочным отверстием под конус Морзе
- Для сверлильных патронов с внутренним конусом
- Материал: сталь 40Х
- Соответствует ГОСТ 25557-2006, ГОСТ 9953-82, DIN 228
Оправка (втулка, переходник) GRIFF предназначена для установки сверлильных патронов на внутренний конус на токарные, сверлильные и другие станки с посадочным отверстием под конус Морзе. Изготовлена из стали 40Х по ГОСТ 4543-71. Соответствует стандартам ГОСТ 25557-2006, ГОСТ 9953-82, DIN 228.
Преимущества
- Универсальность и расширение возможностей сверлильного станка.
- Надежное соединение патрона и станка.
- Точная центровка патрона.
- Удобство и быстрота смены патронов.
- Увеличение срока службы патронов.

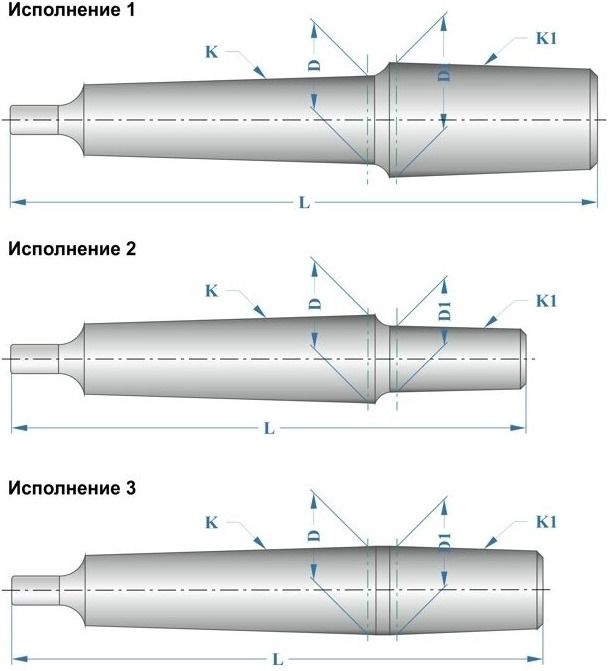

Размеры
| Артикул | Посадка на станок K, Конус Морзе | Посадка сверлильного патрона K1 | Исполнение | Диаметр D, мм | Диаметр D1, мм | Длина L, мм | Масса, кг | Обозачение по ГОСТ |
| b161008 | 1 | B 10 | 2 | 12,065 | 10,094 | 86 | 0,06 | 6039-0002 |
| b161009 | 1 | B 12 | 3 | 12,065 | 12,065 | 90 | 0,07 | 6039-0005 |
| b161010 | 1 | B 16 | 1 | 12,065 | 15,733 | 99 | 0,09 | 6039-0007 |
| b161011 | 1 | B 18 | 1 | 12,065 | 17,78 | 107 | 0,11 | 6039-0011 |
| b161014 | 2 | B 10 | 2 | 17,78 | 10,094 | 105 | 0,14 | 6039-0003 |
| b161015 | 2 | B 12 | 2 | 17,78 | 12,065 | 106 | 0,15 | 6039-0006 |
| b161016 | 2 | B 16 | 2 | 17,78 | 15,733 | 112 | 0,16 | 6039-0008 |
| b161017 | 2 | B 18 | 3 | 17,78 | 17,78 | 120 | 0,19 | 6039-0012 |
| b161021 | 3 | B 12 | 2 | 23,825 | 12,065 | 124 | 0,28 | 6039-0022 |
| b161022 | 3 | B 16 | 2 | 23,825 | 15,733 | 134 | 0,32 | 6039-0009 |
| b161023 | 3 | B 18 | 2 | 23,825 | 17,78 | 140 | 0,34 | 6039-0013 |
| b161024 | 3 | B 22 | 2 | 23,825 | 21,793 | 149 | 0,4 | 6039-0017 |
| b161027 | 4 | B 12 | 2 | 31,267 | 12,065 | 146 | 0,51 | - |
| b161028 | 4 | B 16 | 2 | 31,267 | 15,733 | 156 | 0,59 | 6039-0010 |
| b161029 | 4 | B 18 | 2 | 31,267 | 17,78 | 164 | 0,64 | 6039-0014 |
| b161030 | 4 | B 22 | 2 | 31,267 | 21,793 | 176 | 0,73 | 6039-0018 |
| b161034 | 5 | B 16 | 2 | 44,399 | 15,733 | 186 | 1,47 | - |
| b161035 | 5 | B 18 | 2 | 44,399 | 17,78 | 196 | 1,55 | 6039-0015 |
| b161036 | 5 | B 22 | 2 | 44,399 | 21,793 | 206 | 1,64 | 6039-0019 |
Характеристики
-
Единицы измеренияшт
-
МатериалСталь 40Х
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
