Оправка переходная для сверлильного патрона с резьбой GRIFF
Код товара: WN00283358
- Для станков с посадочным отверстием под конус Морзе
- Для сверлильных патронов с внутренним конусом
- Материал: сталь 40Х
- Соответствует ГОСТ 25557-2006, ГОСТ 9953-82, DIN 228

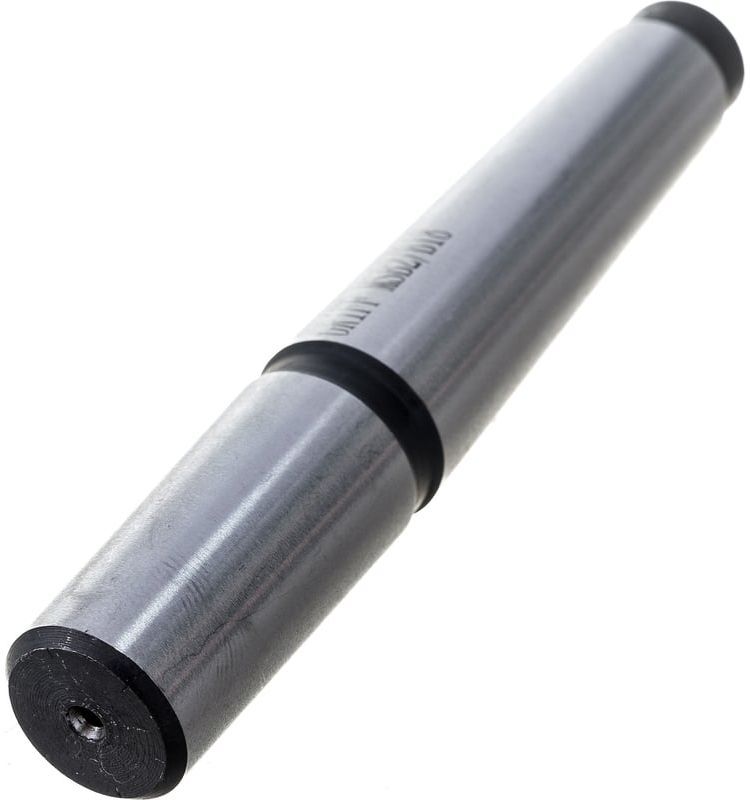

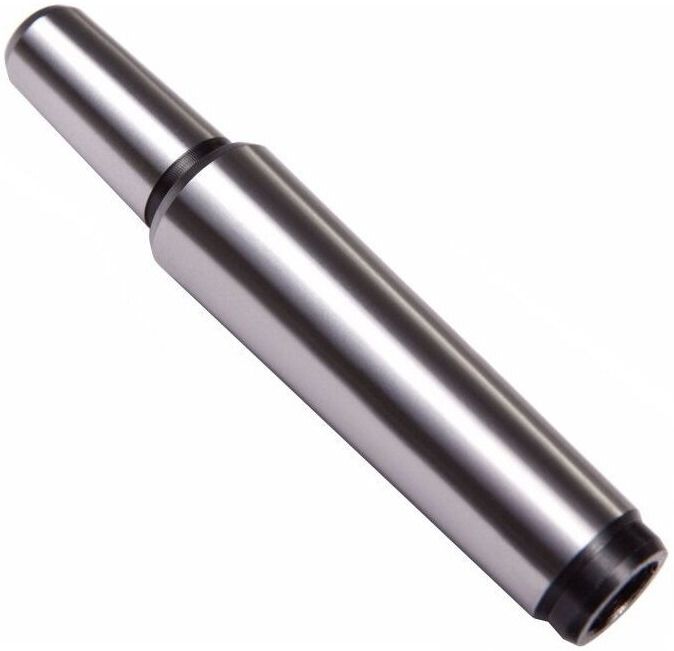

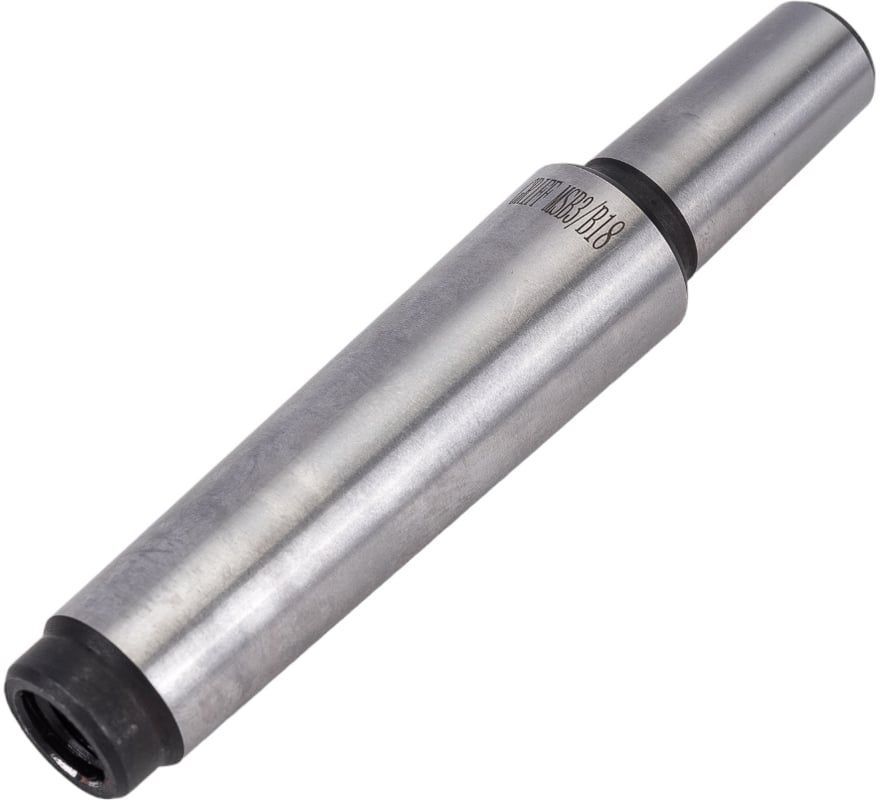

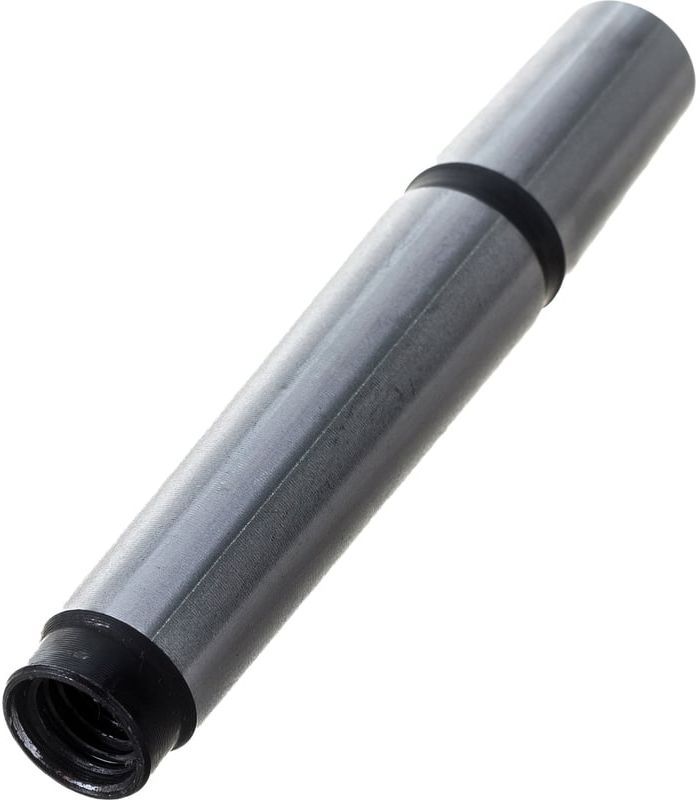

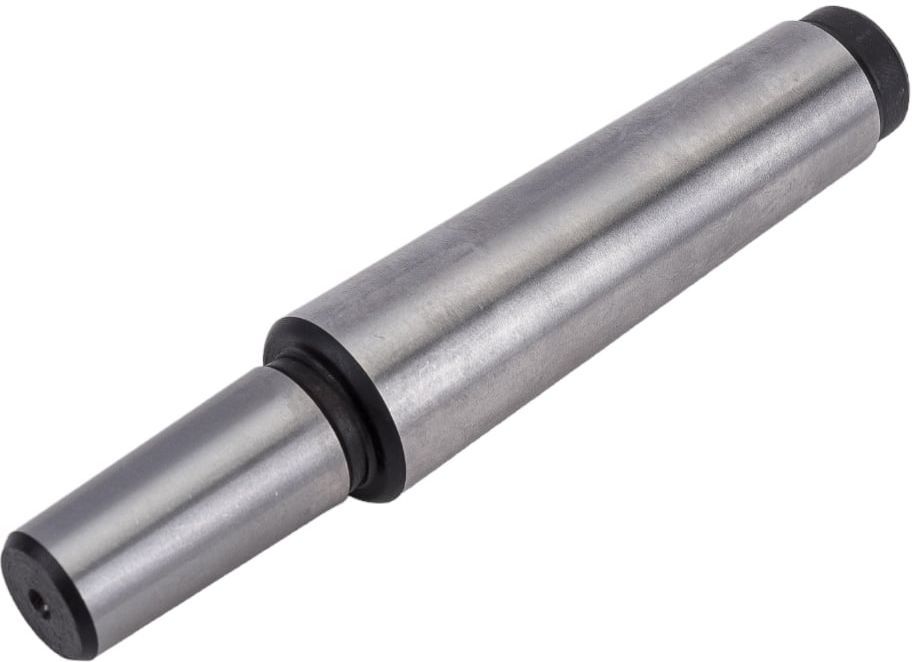

Оправка (втулка, переходник) GRIFF предназначена для установки сверлильных патронов под шпиндель с резьбой на токарные, сверлильные и другие станки с посадочным отверстием под конус Морзе. Изготовлена из стали 40Х по ГОСТ 4543-71.
Особенности
- Конус хвостовика - Конус Морзе AЕ ГОСТ 25557-2006, соответствует Конусу Морзе DIN 228 форма A; Присоединительная резьба – метрическая.
- Присоединительный конус на сверлильный патрон – Конус Морзе укороченный по ГОСТ 9953-82.
- В основном применяются для работы на сверлильных станках без ЧПУ.
Преимущества
- Универсальность и расширение возможностей сверлильного станка.
- Надежное соединение патрона и станка.
- Точная центровка патрона.
- Удобство и быстрота смены патронов.
- Увеличение срока службы патронов.
Размеры
| Артикул | Посадка на станок, Конус Морзе | Посадка сверлильного патрона | Резьба, мм |
| b162011 | 2 | B 12 | М10х1,5 |
| b162012 | 2 | B 16 | М10х1,5 |
| b162013 | 2 | B 18 | М10х1,5 |
| b162021 | 3 | B 12 | М12х1,75 |
| b162022 | 3 | B 16 | М12х1,75 |
| b162023 | 3 | B 18 | М12х1,75 |
| b162024 | 3 | B 22 | М12х1,75 |
| b162032 | 4 | B 12 | М16х2 |
| b162033 | 4 | B 16 | М16х2 |
| b162034 | 4 | B 18 | М16х2 |
| b162035 | 4 | B 22 | М16х2 |
| b162041 | 5 | B 16 | М20х2,5 |
| b162042 | 5 | B 18 | М20х2,5 |
Характеристики
-
Единицы измеренияшт
-
МатериалСталь 40Х
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
