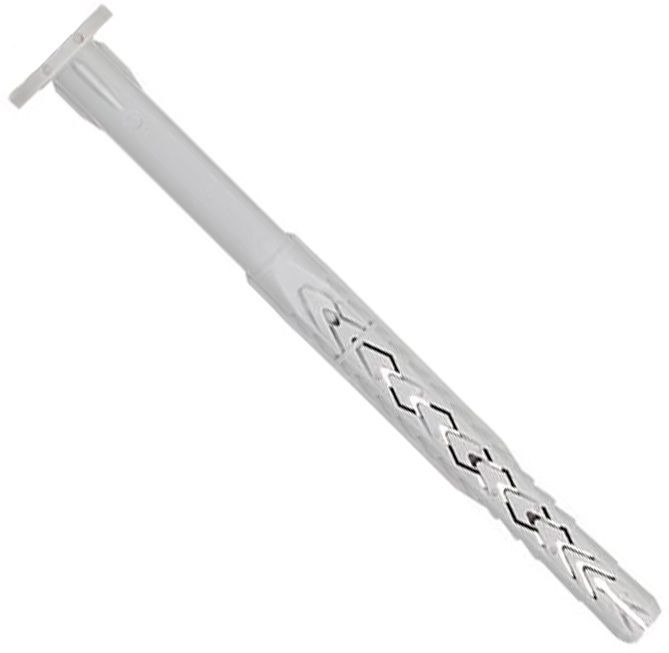

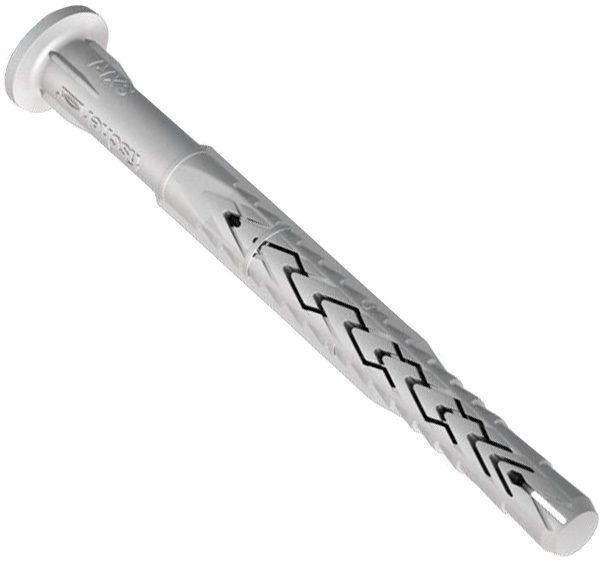

Дюбель фасадный 10х100 мм без шурупа Fischer SXRL-FUS 524513, нейлон

Удлинённый фасадный дюбель 10×100 мм SXRL-FUS Fischer 524513 — это крепёжный элемент для монтажа конструкций, рассчитанный на повышенные эксплуатационные нагрузки и предназначенный для применения во всех типах строительных оснований, включая полнотелые, пустотелые и пористые материалы. Конструкция с двумя зонами расширения обеспечивает надёжное закрепление как в плотном бетоне и кирпичной кладке, так и в материалах с внутренними полостями. Дюбель применяется совместно с шурупом с шестигранной головкой и пресс-шайбой, который приобретается отдельно. Глубина анкеровки от 50 до 90 мм позволяет эффективно передавать нагрузку в несущий слой основания.

Конструктивные особенности

Корпус дюбеля изготовлен из высокопрочного нейлона, устойчивого к старению, температурным воздействиям и агрессивным средам. Две распорные зоны автоматически адаптируются к типу основания: в полнотелых материалах они объединяются и равномерно распределяют нагрузку по стенкам отверстия, а в пустотелых основаниях формируют внутренние упоры между перегородками без разрушения тонких стенок блока. Продольные рёбра предотвращают проворачивание дюбеля во время монтажа, а встроенный ударный стопор исключает преждевременное раскрытие распорной части при установке. Геометрия изделия обеспечивает стабильную посадку и высокую несущую способность даже в хрупких строительных материалах.

Область применения

Дюбель предназначен для сквозного монтажа фасадных систем, потолочных и кровельных подконструкций, деревянных и металлических каркасов, навесных элементов интерьера и инженерных конструкций. Используется при креплении деревянных рам, направляющих, брусков, ворот, дверных коробок, шкафов, консолей, кронштейнов и других элементов, требующих надёжной фиксации. Универсальный принцип работы позволяет применять крепёж как в плотных основаниях за счёт силы трения, так и в пустотелых материалах за счёт внутреннего упора. При монтаже в пустотелый кирпич рекомендуется использовать безударное сверление. Для деревянных конструкций рекомендуется использование шурупов с потайной головкой, для металлических — шурупов с пресс-шайбой. Допуск ETA подтверждает возможность применения крепежа в широком диапазоне строительных материалов и гарантирует стабильные показатели несущей способности.

Аналог: SXR-FUS (укороченная серия).

Допустимые основания

• Бетон ≥ C12/15
• Полнотелый и пустотелый кирпич
• Силикатный кирпич
• Газобетон и газосиликат
• Пустотелые блоки из лёгкого бетона
• Полнотелые блоки из лёгкого и нормального бетона
• Тонкостенный керамический кирпич с вертикальными пустотами
• Натуральный камень с плотной структурой
• Полнотелые гипсовые панели
• Термоизоляционные строительные блоки.

Монтаж

Параметры

Диаметр, do		10 мм
Длина l		100 мм
Минимальная глубина анкеровки		50 мм
Минимальная толщина основания	для большинства материалов	110 мм
	для лёгкого бетона V	100 мм
	для газобетона ААС	175 мм
Допустимая растягивающая нагрузка		2,6 кН
Допустимая срезающая нагрузка		2,6 кН
Минимальное расстояние между дюбелями	для бетонного основания	50 мм
	для кирпичных и блочных оснований	100 мм
Минимальное расстояние до края	для бетонного основания	50 мм
	для кирпичных и блочных оснований	100 мм

Характеристики

• Бренд
  Fischer
• Тип дюбеля
  Фасадный
• Единицы измерения
  шт
• Метиз в комплекте
  Да
• Материал дюбеля
  Нейлон
• Форма манжеты
  Цилиндрическая
• Артикул
  524513
• Материал
  Нейлон
• Штрих код
