Дюбель TOX AS-K универсальный чешуйчатый, пластик

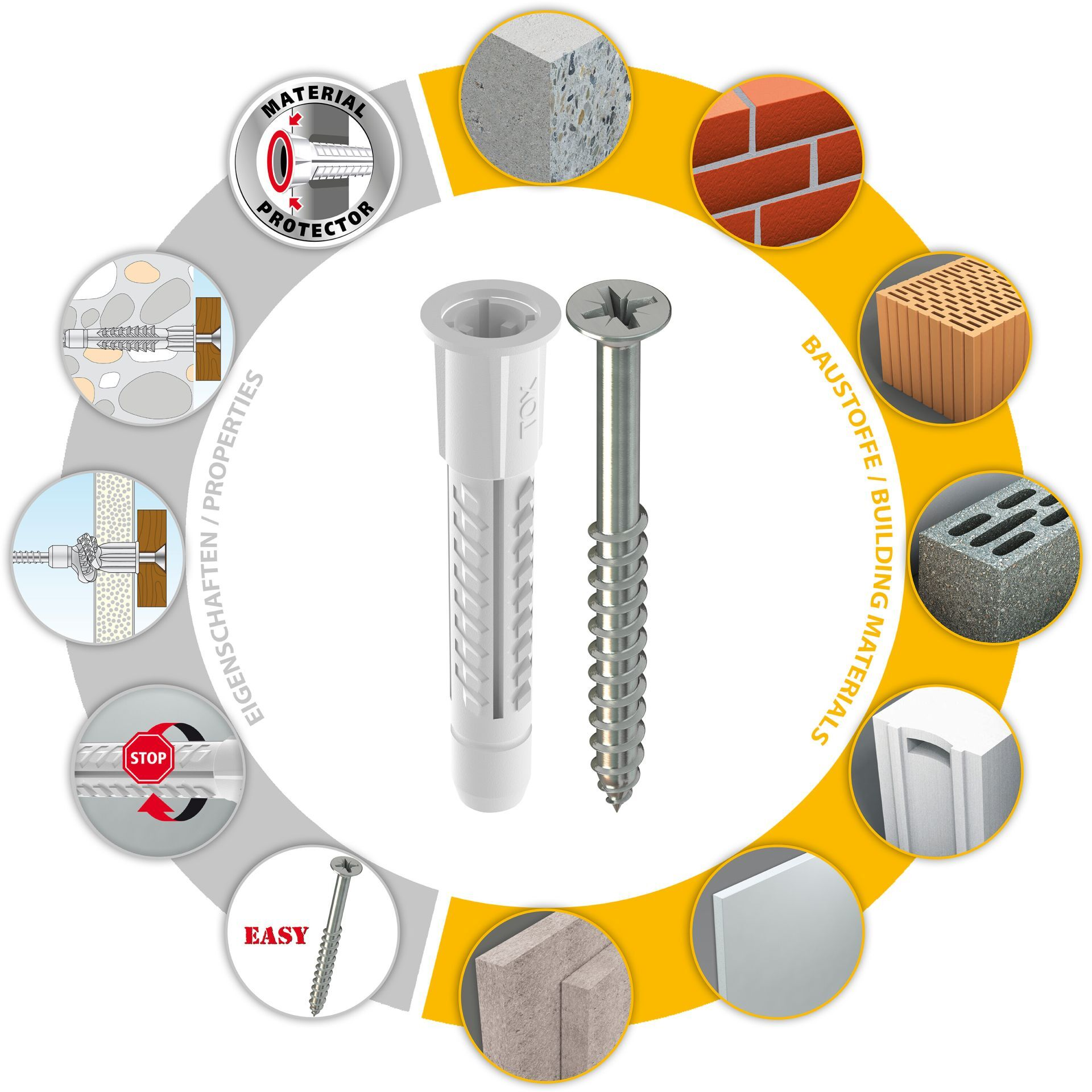

Чешуйчатый дюбель DECO 4AS-K от производителя TOX обеспечивает высокую удерживающую силу практически во всех строительных основаниях (пористый и плотный бетон, кирпич и камень с пустотами, гипсокартонные листы). Ограничение – предназначен только для однослойного гипсокартона. Изготовлен из качественного пластика для использования внутри помещений. Идеально подходит для крепления на шурупы полочек, светильников, декоративных элементов и других нетяжелых предметов к стенам.

Принцип работы

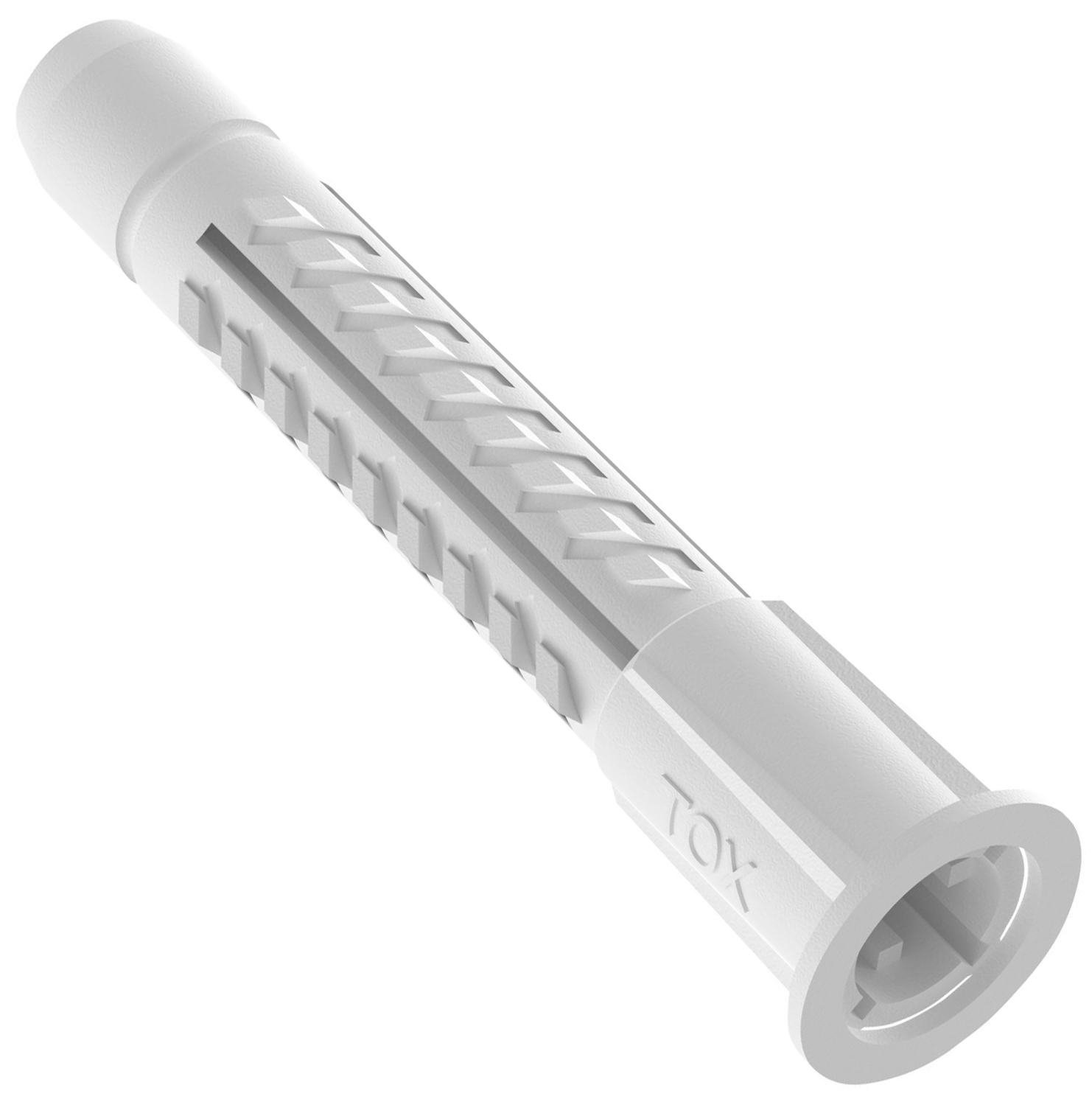

• Универсальный дюбель имеет 4 распорных сегмента с чешуйчатой поверхностью, что способствует равномерному распору во всех направлениях и надежному сцепления с полнотелым основанием.
• В кладке с пустотами и за листовыми материалами 4-распорный дюбель завязывается в узел, что стало возможным благодаря эластичному пластику и наличию толстостенного хвостовика-гайки.

Особенности

• Автоматически фиксируется (узлом или распором) в зависимости от материала основания.
• Особая внутренняя геометрия дюбеля обеспечивает легкое вкручивание и точное центрирование шурупа.
• Равномерное распределение нагрузки за счет 4-секционной конструкции, с минимальным риском сколов у края основания.
• Чешуйчатая поверхность для лучшего сцепления с материалом основы.
• Защита от проворота в шейке предотвращает совместное вращение с шурупом.
• Съемный бортик позволяет использовать предварительный и сквозной монтаж.

Подбор шурупа

Четырехраспорный дюбель AS-K используется с универсальными шурупами, длина которых подбирается по формуле:

• длина дюбеля + толщина прикрепляемого элемента + 1 диаметр винта.

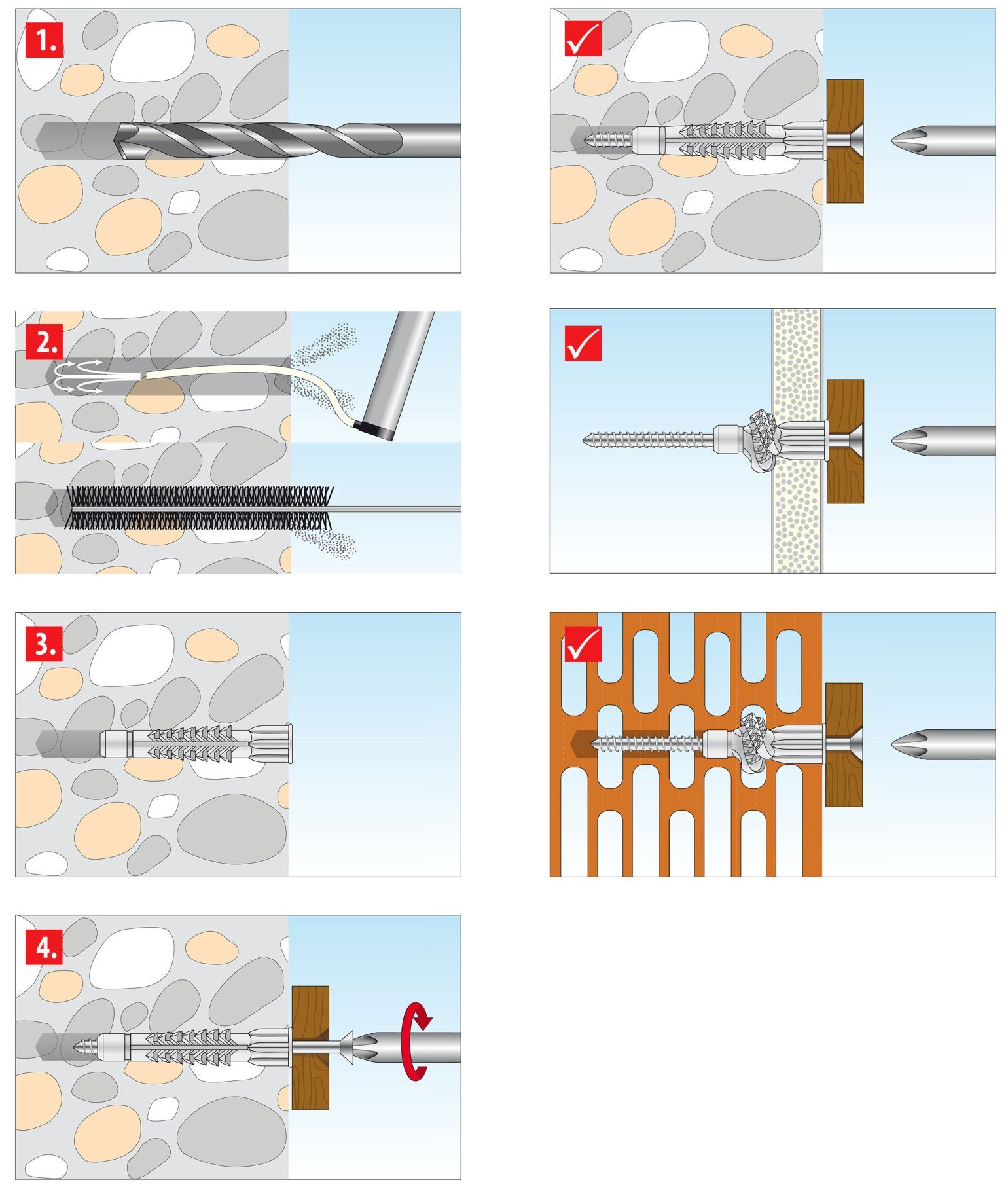

Монтаж

Размеры

Размер	Диаметр	Длина	Размер самореза	Диаметр, d0	Мин. глубина анкеровки, h1	Длина, hef	Размер, tfix
5/25	5	25	3,0-4,0	5	35	24	-
6/28	6	28	3,5-5,0	6	40	27	-
6/41	6	41	3,5-5,0	6	50	40	-
8/49	8	49	4,0-6,0	8	70	48	-
10/66	10	66	6,0-8,0	10	80	65	-
12/76	12	76	8,0-10,0	12	95	75	-

Нагрузки

Размер	Бетон С20/25	Кирпич MZ 12	Кирпич с вертикальными пустотами  ≥ Hlz12 Плотность ≥ 1 kg/dm³	Пустотелый блок ≥ Hbl2	Пористый бетон ≥ PB2, PP2	Гипсокартон 12,5 мм	ГВЛ 12,5 мм
5/25	20 кг	10 кг	10 кг	10 кг	6 кг	-	10 кг
6/28	40 кг	30 кг	15 кг	10 кг	6 кг	-	20 кг
6/41	60 кг	40 кг	20 кг	15 кг	7 кг	10 кг	25 кг
8/49	100 кг	60 кг	25 кг	20 кг	10 кг	10 кг	30 кг
10/66	120 кг	80 кг	30 кг	25 кг	15 кг	-	30 кг
12/76	120 кг	100 кг	40 кг	40 кг	20 кг	-	-

Указанные значения нагрузки относятся к шурупам с максимальным диаметром; форма резьбы аналогична DIN 7998.
Необходимо соблюдать глубину анкеровки дюбеля.
Способ сверления и очистка отверстия должны соответствовать строительному материалу.
Рекомендованные нагрузки действуют только при монтаже в материале, а не в швах.

Характеристики

• Бренд
  TOX
• Тип дюбеля
  Дюбель пластиковый / Универсальный
• Единицы измерения
  шт
• Метиз в комплекте
  Нет
• Материал дюбеля
  Пластик
• Форма манжеты
  Плоская
