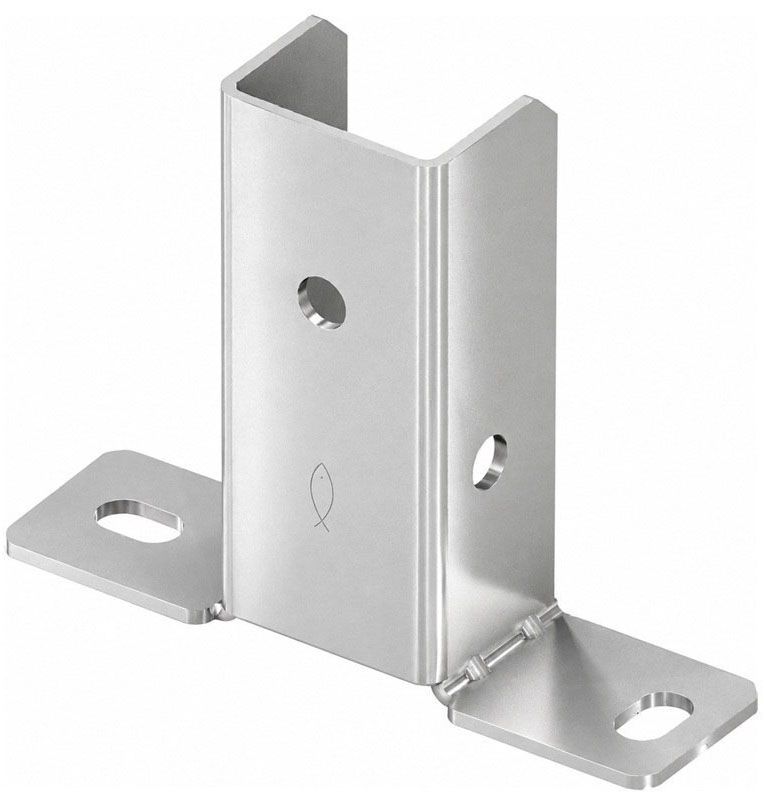

Фланец для профиля FI 50V Fischer FI-UBP 569525, цинк-ламельное покрытие

Name: Фланец для профиля FI 50V Fischer FI-UBP 569525, цинк-ламельное покрытие
Brand: Fischer
Price: 450.00000000 RUB
Availability: InStock

Код товара: WN00309215

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

450 / шт руб.

Усиленная опорная плита из стали Q235B толщиной 6 мм эффективно распределяет нагрузку от подвесной системы на строительное основание.
Соединитель рассчитан на расчетную растягивающую нагрузку Nrd = 9,5 кН, что соответствует задачам легконагруженных и средненагруженных опорных узлов системы FI.
U-образное седло толщиной 4 мм охватывает профиль с трех сторон, надежно фиксируя его и предотвращая проворот или поперечное смещение без риска деформации при монтаже.
Цинк-ламельное покрытие обеспечивает значительно более высокую коррозионную стойкость по сравнению с обычным цинкованием, что гарантирует долгий срок службы узла даже во влажных технических зонах и при наружном монтаже.
Штатные отверстия диаметром 14 мм под анкерный или дюбельный крепеж позволяют выполнять крепление к основанию без сварки.
Конструкция обеспечивает точную регулировку положения шины относительно основания без потери эксплуатационных характеристик узла.
Монтаж без сверления профиля и сварки исключает повреждение цинк-ламельного слоя, сохраняя антикоррозионную защиту по всей площади элемента.
Использование разной толщины металла (6 мм для основания, воспринимающего основные нагрузки, и 4 мм для седла) позволяет оптимизировать вес изделия при сохранении высокой прочности.

Подробнее

О товаре
Отзывы (0)

Опорный соединитель Fischer FI-UBP ZL является специализированным крепежным элементом, предназначенным для надежного крепления монтажных шин системы FI, в частности профиля FI 50V, к различным строительным основаниям: бетон, кирпич, металл. Основное применение соединителя - сборка стоечных конструкций, опорных рам, консолей, траверс и кабельных эстакад для подвески трубопроводов, воздуховодов, кабельных лотков и технологического оборудования на промышленных, инженерных и коммерческих объектах.

Изготовлен из конструкционной стали Q235B с цинк-ламельным покрытием (ZL). Такое покрытие обеспечивает высокую коррозионную стойкость за счет комбинированного барьерного и катодного механизмов защиты, что делает узел пригодным для использования как внутри сухих помещений, так и во влажных технических зонах и на открытом воздухе.

Особенности конструкции

Состоит из двух отдельно изготовленных стальных элементов, соединенных между собой сварным швом, что обеспечивает высокую жесткость узла и позволяет распределять нагрузки между опорной частью и седлом.
Горизонтальная опорная пластина имеет толщину 6 мм, что предотвращает деформацию (прогиб) металла под высокой статической нагрузкой и обеспечивает надежную передачу усилий на несущее основание.
В опорной плите предусмотрены два монтажных отверстия диаметром 14 мм. Такая геометрия рассчитана на использование высокопрочных анкерных болтов соответствующего диаметра (обычно М12) и допускает необходимые допуски при разметке и установке.
U-образное «седло» для фиксации профиля изготовлено из стали толщиной 4 мм охватывает профиль с трех сторон, препятствуя его провороту и смещению в поперечном направлении.

Монтаж

Разметьте положение соединителя FI-UBP на строительном основании.
Закрепите опорную пластину через отверстия крепежом, подобранным под основание.
Установите профиль FI 50V в U-образную часть фланца.
Совместите отверстия фланца с профилем и зафиксируйте профиль крепежом системы FI.
Проверьте вертикальность профиля и выполните окончательную затяжку соединений.

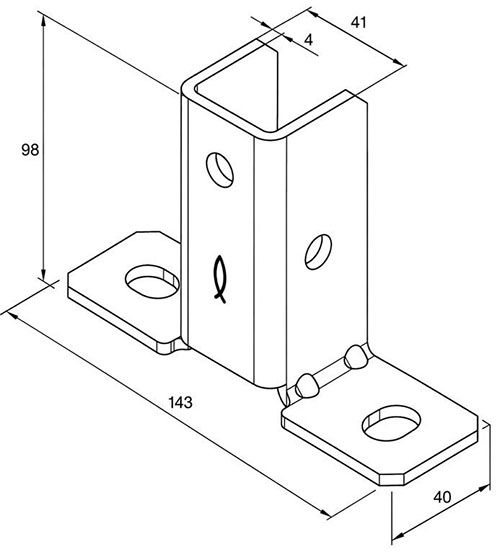

Размеры

Фланец для профиля FI 50V Fischer FI-UBP 569525, цинк-ламельное покрытие

Размер опорной пластины	143х40 мм
Высота фланца	98 мм
Толщина стали	4 мм
Для профиля	FI 50V
Расчетная растягивающая нагрузка	9.5 к/Н

Характеристики

Бренд

Fischer
Тип фланца

Седельный
Единицы измерения

шт
Артикул

569525
Материал

Сталь с цинк-ламельным покрытием
