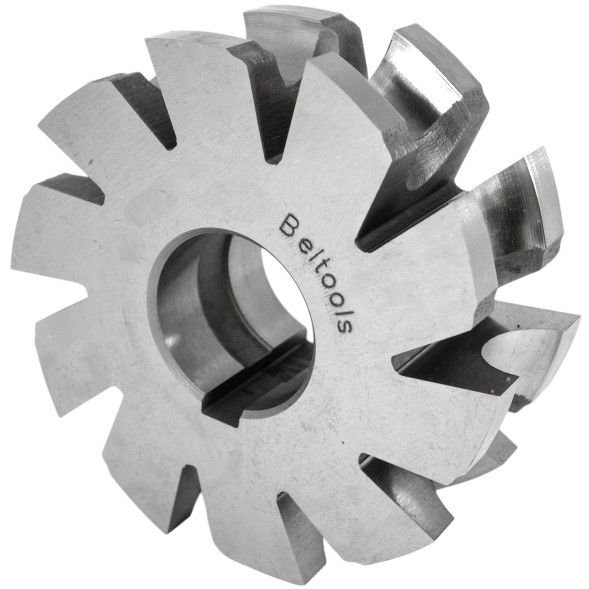

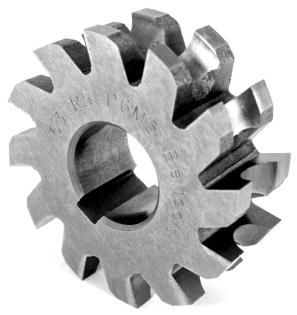

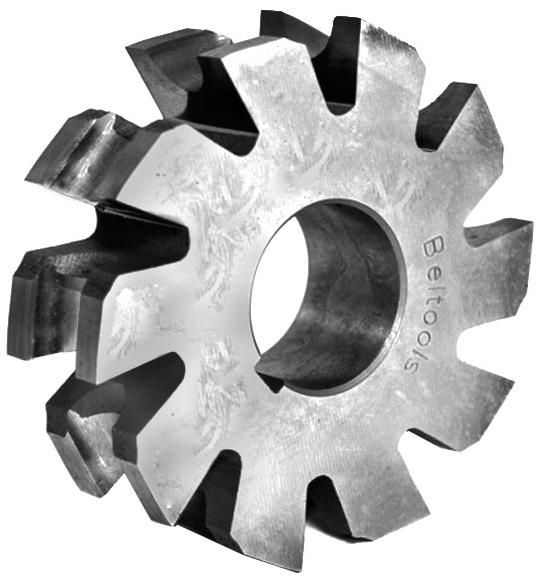

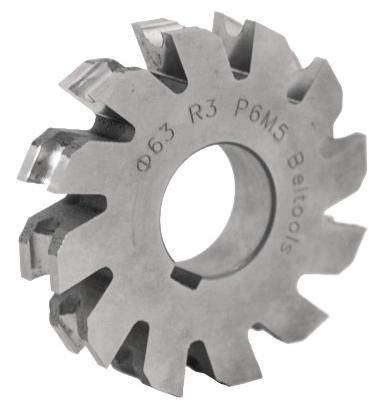

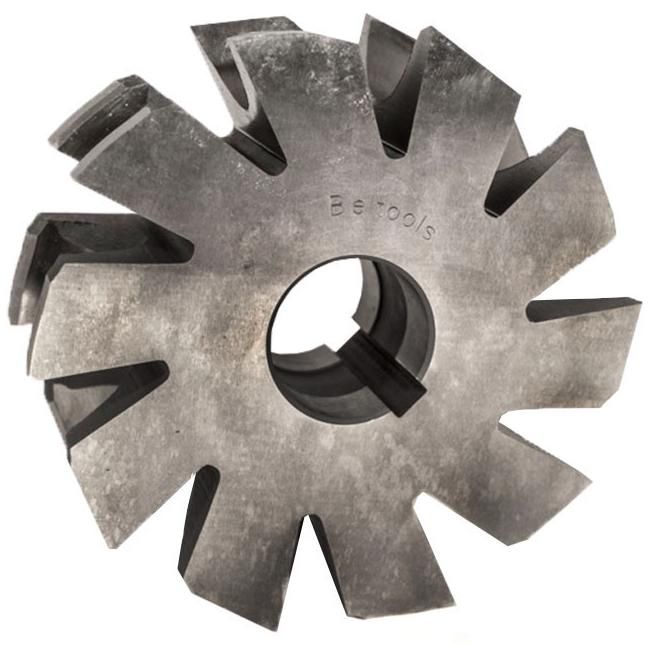

Фреза полукруглая вогнутая ГОСТ 9305-93 Р6М5 РИ
Внешний вид товара может отличаться от представленного на изображении
- Предназначена для обработки полукруглых пазов, выступов, закругления углов в заготовках.
- Используется на горизонтально-фрезерных станках.
- Фреза вогнутая делает деталь «выпуклой».
- Требует обязательного использования СОЖ для предотвращения перегрева режущих кромок и налипания стружки.
- Соответствует ГОСТ 9305-93 обеспечивает точность профиля.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Полукруглая вогнутая фреза ГОСТ 9305-93 Р6М5 РИ является фасонным металлорежущим инструментом. Она предназначена для формирования выпуклых (полукруглых) поверхностей на деталях, закругления углов в заготовках. Это надежный инструмент для получения точного радиусного профиля на сталях средней твердости, чугуне и цветных металлах. Используется преимущественно на горизонтально-фрезерных станках. Профиль режущей кромки имеет вогнутую полукруглую форму. При обработке она оставляет на детали зеркальное отражение своего профиля — выпуклую полусферическую поверхность.
Применение
- Обработка выпуклых поверхностей: формирование закруглений на торцах и ребрах деталей.
- Изготовление инструмента: производство и восстановление режущих кромок зенкеров, разверток и другого инструмента, имеющего радиусный профиль.
- Машиностроение: создание направляющих, закругленных пазов и специальных выступов на валах и осях.
- Декоративная обработка: фрезерование радиусных фасок и скруглений на кромках заготовок для улучшения эргономики или внешнего вида.
Материал
Оснастка выполнена из классической быстрорежущей стали с содержанием вольфрама и молибдена (Р6М5). Обладает высокой прочностью, ударной вязкостью и хорошей красностойкостью. Она менее хрупкая, чем твердые сплавы, что важно для фасонного фрезерования на универсальных станках. Фрезы по ГОСТ 9305-93 отличаются высокой ремонтопригодностью — их можно многократно перетачивать, при этом по передней грани зуба профиль фрезы (радиус) остается неизменным.
Преимущества
- Благодаря соответствию ГОСТу, инструмент обеспечивает высокую точность радиуса, что критично для сопрягаемых деталей.
- Возможность многократной переточки без потери геометрической точности радиуса.
- Изготовлена из быстрорежущей стали, что обеспечивает хорошую вязкость и позволяет инструменту сохранять режущие свойства при умеренных температурах и скоростях резания.

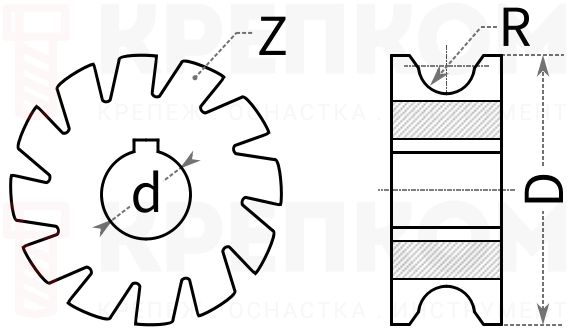

Размеры
| Артикул | Диаметр D, мм | Радиус закругления R, мм | Диаметр посадочного отверстия d, мм | Число зубьев Z, шт |
| ri.177.105 | 63 | 3 | 22 | 12 |
| ri.177.95 | 63 | 5 | 22 | 12 |
| ri.177.106 | 80 | 6 | 27 | 10 |
| ri.177.96 | 100 | 10 | 32 | 10 |
| ri.177.97 | 100 | 12,5 | 32 | 10 |
| ri.177.107 | 125 | 14 | 32 | 10 |
| ri.177.108 | 125 | 16 | 32 | 10 |
| ri.177.109 | 125 | 18 | 32 | 10 |
Характеристики
-
Бренд
-
ГОСТ9305-93
-
Единицы измеренияшт
-
МатериалР6М5
