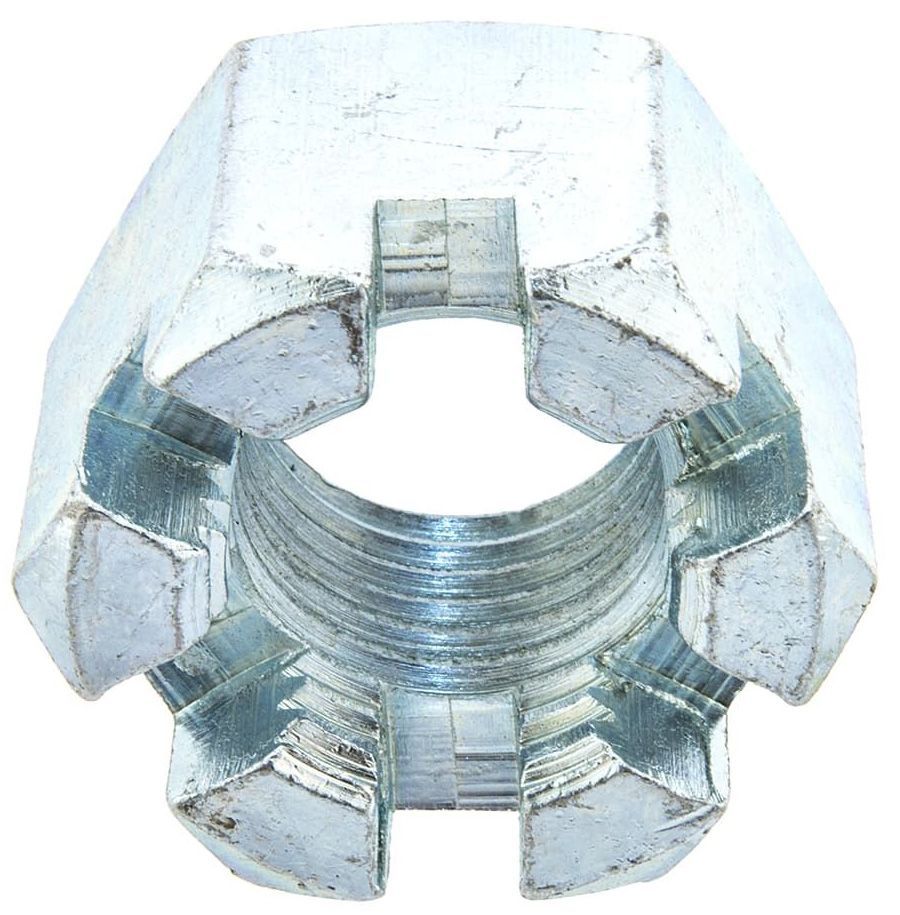

Корончатая гайка М10х1 DIN 937 применяется с болтами и шпильками, на резьбовом конце которых просверлено отверстие под шплинт DIN 94 или DIN 11024. Изготовлена из оцинкованной стали.

Размеры

Гайка корончатая DIN 937 - схема

Диаметр резьбы d	М10
Шаг резьбы	1 мм
Диаметр коронки de	-
Высота гайки m	9 мм
Ширина прорези гайки под шплинт n	2,8 мм
Размер под ключ S	17 мм
Расстояние от опорной поверхности до основания прорези w	5 мм
Размер используемого шплинта	2,5х20 мм

Характеристики

Тип гайки

Корончатая / С мелким шагом
DIN

937
ГОСТ

5919-73
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Размер шага резьбы

Мелкий
Артикул

937 10 1 оц
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hexagon thin slotted and castle nuts with fine thread, 17h

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
