Гайка дюймовая корончатая UNF 7/8"-14 DIN 935, сталь без покрытия
Цена обновляется
Ваш консультант Борис
+7 (999) 027-78-44- Для принудительной блокировки резьбовых соединений, подверженных вибрации и циклическим нагрузкам.
- Применяется с болтами, шпильками, осями, в стержне которых есть отверстие под шплинт DIN 94.
- Размерные характеристики в соответствии с DIN 935.
- Шестигранное основание с полным размером «под ключ».
- Тип и размер резьбы: дюймовая резьба UNF, мелкий шаг, угол при вершине 60°.
- Классы точности: А и В.
- Материал изготовления: сталь без покрытия.
- Возможность эксплуатации при температуре от -200°С до +425°С.
- Резьба: 7/8" (22 мм)
- Размер под ключ: 1 5/16" (33 мм)

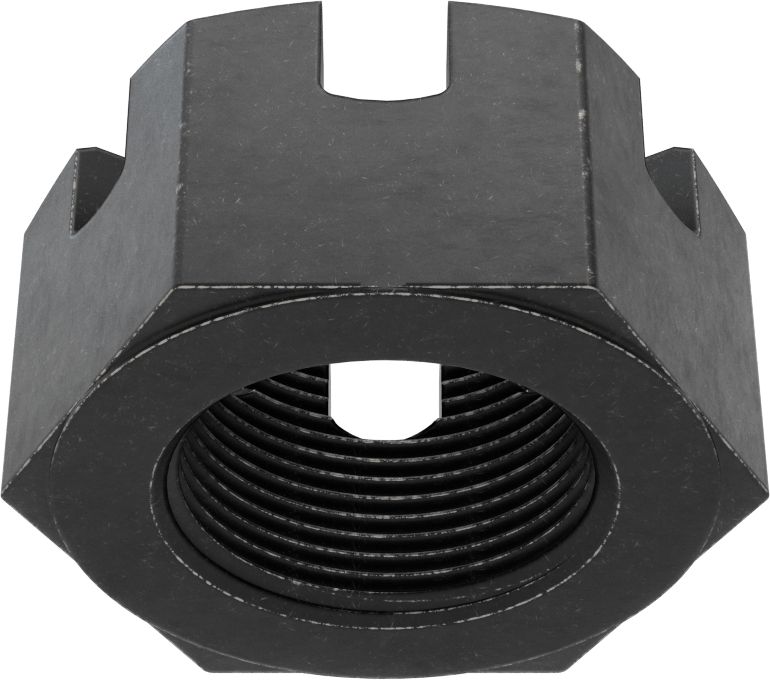

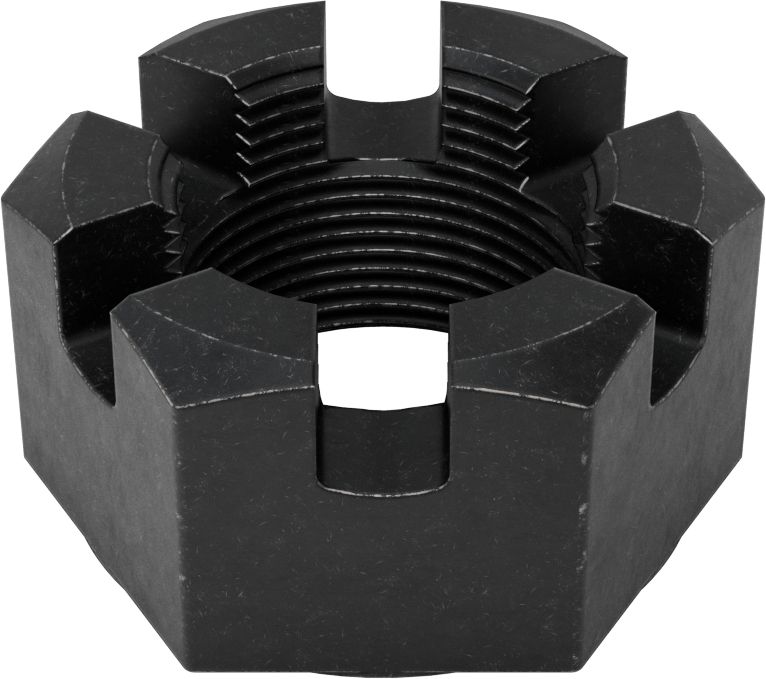

Дюймовая корончатая гайка UNF 7/8"-14 DIN 935 – надежный стопорный крепеж шестигранной формы с шестью пазами (прорезями) на одной стороне и резьбой с мелким шагом стандарта UNF (угол при вершине 60°). Диаметр ее резьбовой части выражен в долях дюйма, а шаг в количестве нитей на один дюйм. Благодаря пазам ее можно зафиксировать на месте шплинтом, чтобы предотвратить отвинчивание, например, под воздействием динамических и вибрационных нагрузок. При этом ответный болт (шпилька, вал) должны иметь предварительно просверленное сквозное отверстием на резьбовом конце.
Черная гайка изготовлена из качественной стали и закалена термической обработкой. Антикоррозийной защиты не имеет, поэтому рекомендуется использовать в местах, защищенных от влаги.
Применение
Гайки корончатые часто используются для фиксации положения подшипника на шпинделе. Они не подходят для соединений, требующих определенного предварительного натяга, потому что крутящий момент нельзя точно отрегулировать из-за необходимости совмещения прорезей с отверстием для вставки шплинта. Для шплинтования можно использовать обычный разводной шплинт, R-образный пружинный зажим или фиксирующую проволоку.
Аналоги DIN 935:
- ГОСТ 5918-73
- ГОСТ 5932-73
- ISO 7035
- ISO 7036
- ISO 7037

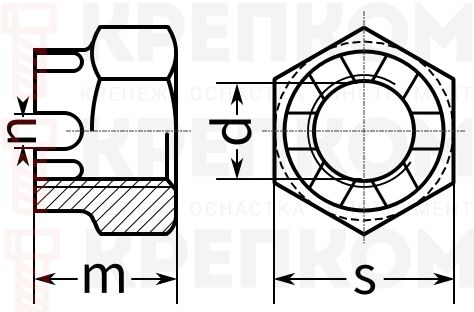

Размеры
| Диаметр резьбы, d | 7/8" (22 мм) |
| Количество ниток на дюйм | 14 |
| Высота, m | 3/4" (19 мм) |
| Размер под ключ, s | 1 5/16" (33 мм) |
| Отверстие под шплинт, n | 5/32" (4 мм) |
Характеристики
-
Тип гайкиДюймовая / Корончатая
-
DIN935
-
ГОСТ5918-73
-
Шаг резьбы (мм)1,81
-
Единицы измеренияшт
-
Вес (гр)120
-
Тип дюймовой резьбыUNF
-
Размер шага резьбыМелкий
-
Артикул286280
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon slotted and castle nuts
