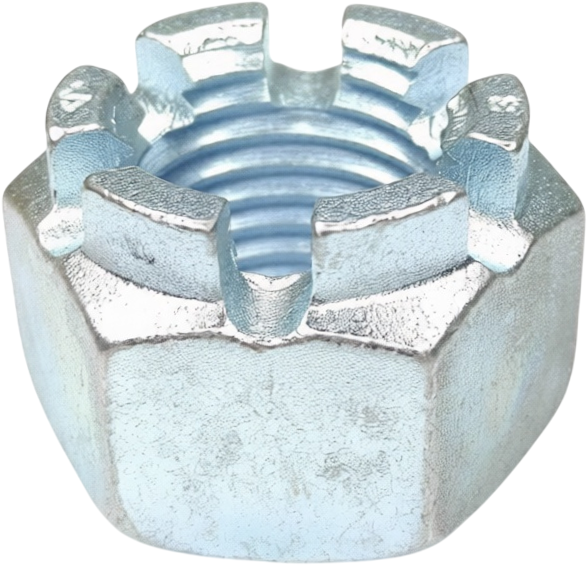

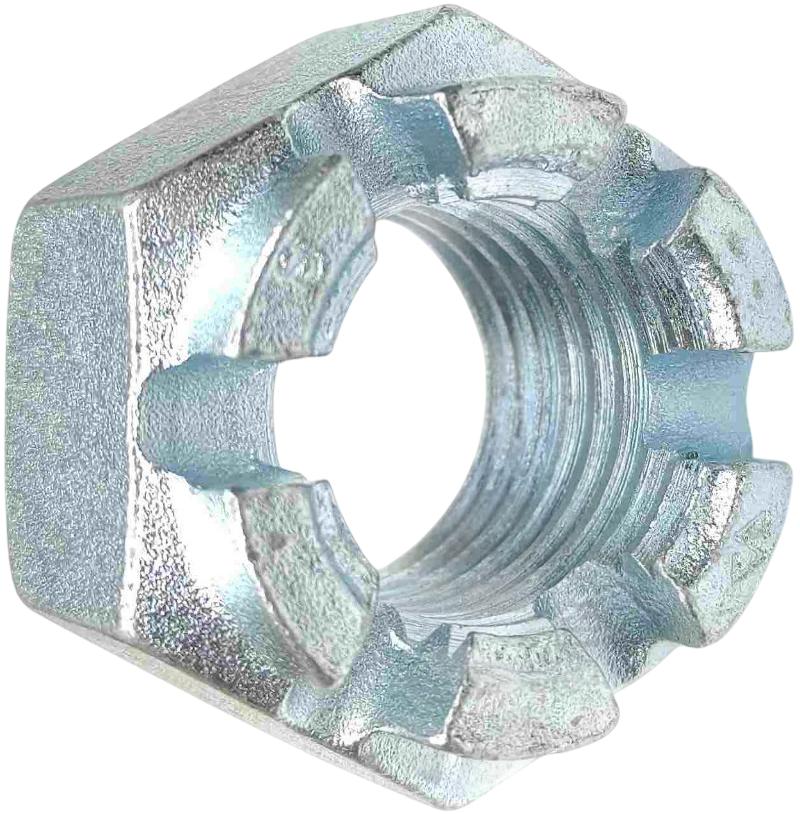

Гайка корончатая М20 DIN 935, класс прочности 10, оцинкованная сталь

Гайка корончатая, оцинкованная М20 DIN 935 применяется совместно с разводными шплинтами для стопорения болтовых и шпилечных соединений. Она имеет шестигранную форму с шестью пазами (прорезями) на одной стороне, расположенными с интервалом в 60º. Это позволяет зафиксировать гайку шплинтом через каждые 60º поворота при одном отверстии в болте, и через каждые 30º поворота при двух взаимно-перпендикулярных отверстиях. Материалом для их изготовления служит высокопрочная сталь. Имеет антикоррозийное цинковое покрытие.

Применение

Шестигранные прорезные и корончатые гайки со шплинтом – простой способ создать надежное резьбовое крепление, устойчивое к ударным и вибрационным нагрузкам. При необходимости под них подкладываются плоские шайбы. Применяются при сборке автомобилей, сельхозмашин, промышленного оборудования и в вагоностроении.

Аналоги DIN 935:

• ГОСТ 5918-73
• ГОСТ 5932-73
• ISO 7035
• ISO 7036
• ISO 7037

У данного вида стопорного крепежа есть аналоги уменьшенной высоты - DIN 937 и DIN 979.

Размеры

Диаметр резьбы, d	М20
Шаг резьбы	2,5 мм
Высота, m	22 мм
Размер под ключ, S	30 мм
Высота, w	16 мм
Отверстие под шплинт, n	4,5 мм
Размер de	28 мм
Размер используемого шплинта	4х36 мм

Характеристики

• Тип гайки
  Корончатая
• DIN
  935
• ISO
  7035
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  2,5
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Артикул
  935 20 10 оц
• Материал
  Оцинкованная сталь
