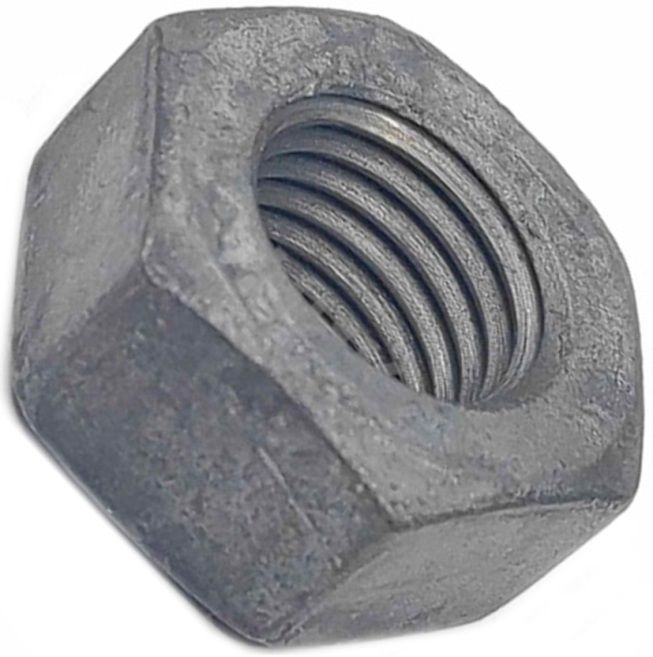

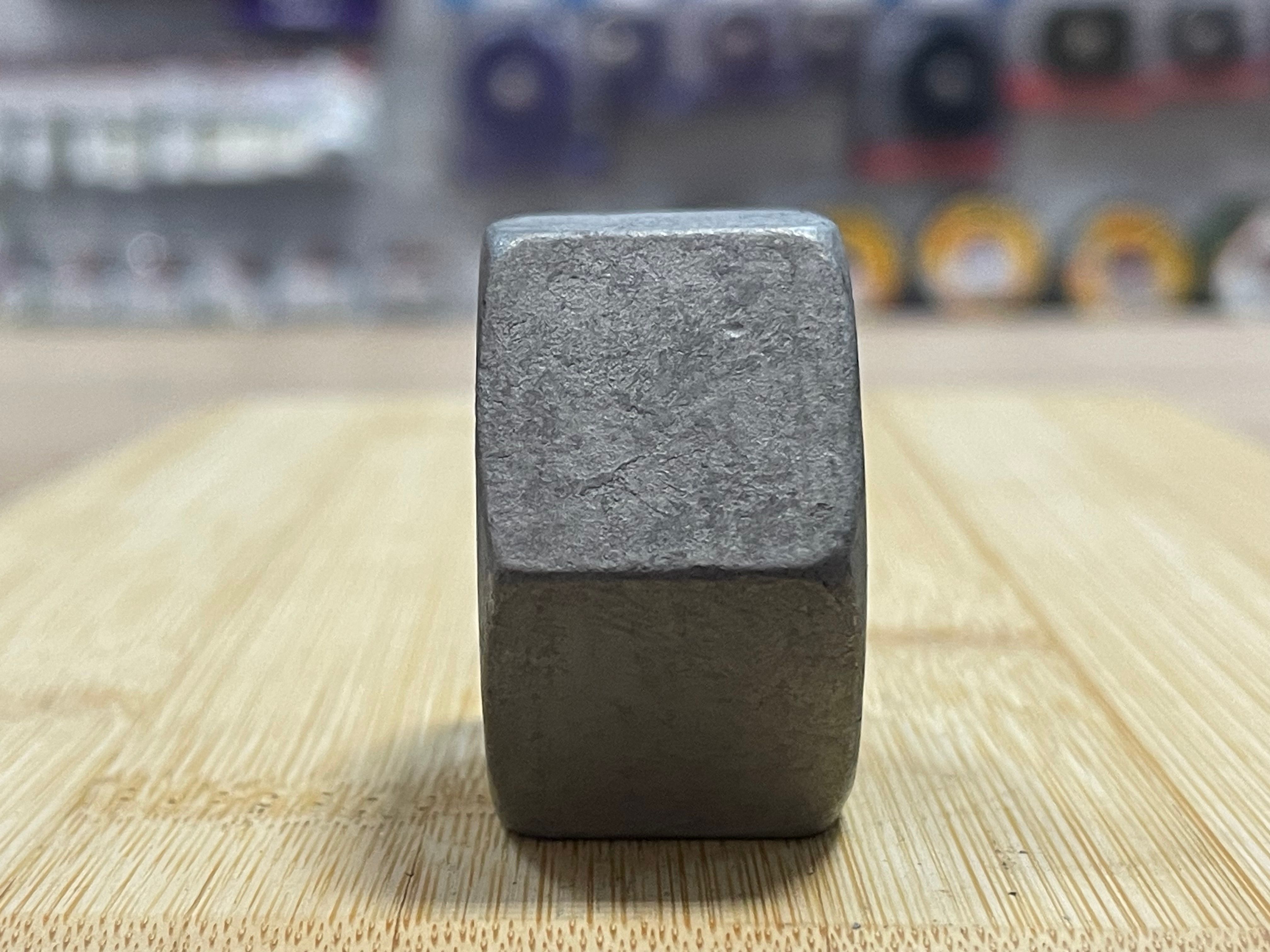

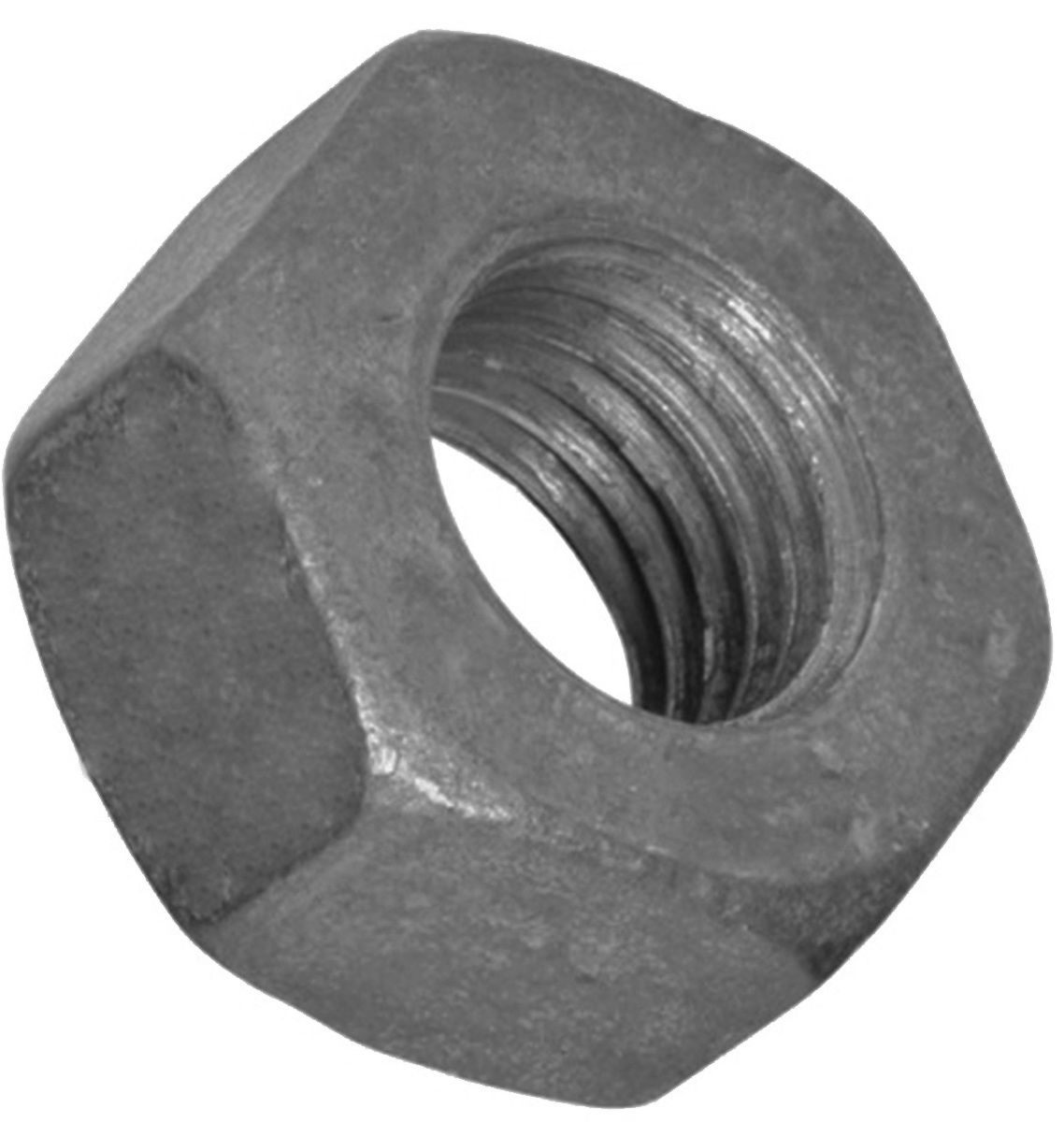

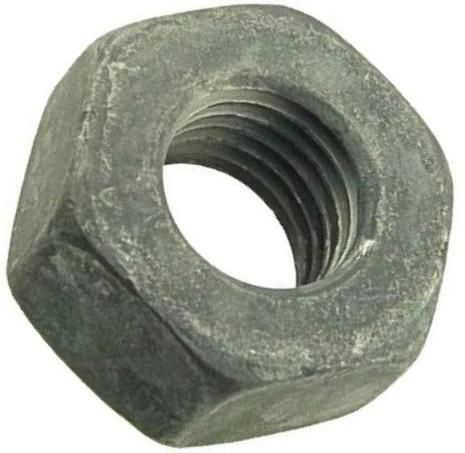

Гайка высокопрочная М24 DIN 6915 / ГОСТ Р 52645-2006, класс прочности 10, горячий цинк

Гайка высокопрочная М24 по DIN 6915 / ГОСТ Р 52645-2006 — это шестигранное крепежное изделие с увеличенным размером под ключ, предназначенное для использования в металлических конструкциях в строительстве и машиностроении. Изделие имеет класс прочности 10 и применяется в паре с высокопрочными болтами соответствующего класса.

Конструктивные особенности

Гайка выполнена в соответствии с DIN 6915 — немецким стандартом на высокопрочные шестигранные гайки с увеличенным размером под ключ. Аналогами являются ГОСТ Р 52645-2006 (модифицированная версия ISO 4775:1984) и непосредственно ISO 4775:1984, а также отменённый ISO 7414. Отличительной особенностью изделия является увеличенный размер под ключ, что обеспечивает более равномерное распределение нагрузки при затяжке и снижает риск повреждения граней. Резьба метрическая с крупным шагом, поле допуска - 6H. Высота гайки соответствует требованиям для высокопрочных соединений, что гарантирует надежную работу в ответственных узлах. Гайка соответствует классу точности В по ГОСТ 1759.1, что обеспечивает стабильность геометрических параметров и взаимозаменяемость в составе болткомплектов для металлических конструкций.

Покрытие и защита от коррозии

Гайка имеет покрытие горячим цинком, которое образует на поверхности изделия толстый, прочный и долговечный защитный слой. Горячее цинкование обеспечивает высокую коррозионную стойкость в агрессивных средах, включая атмосферные воздействия, повышенную влажность и промышленные выбросы. Покрытие наносится после нарезания резьбы, что гарантирует сохранность защитного слоя на всей поверхности изделия. Предельная рекомендуемая толщина покрытия для резьбы М24 составляет 40 мкм.

Маркировка

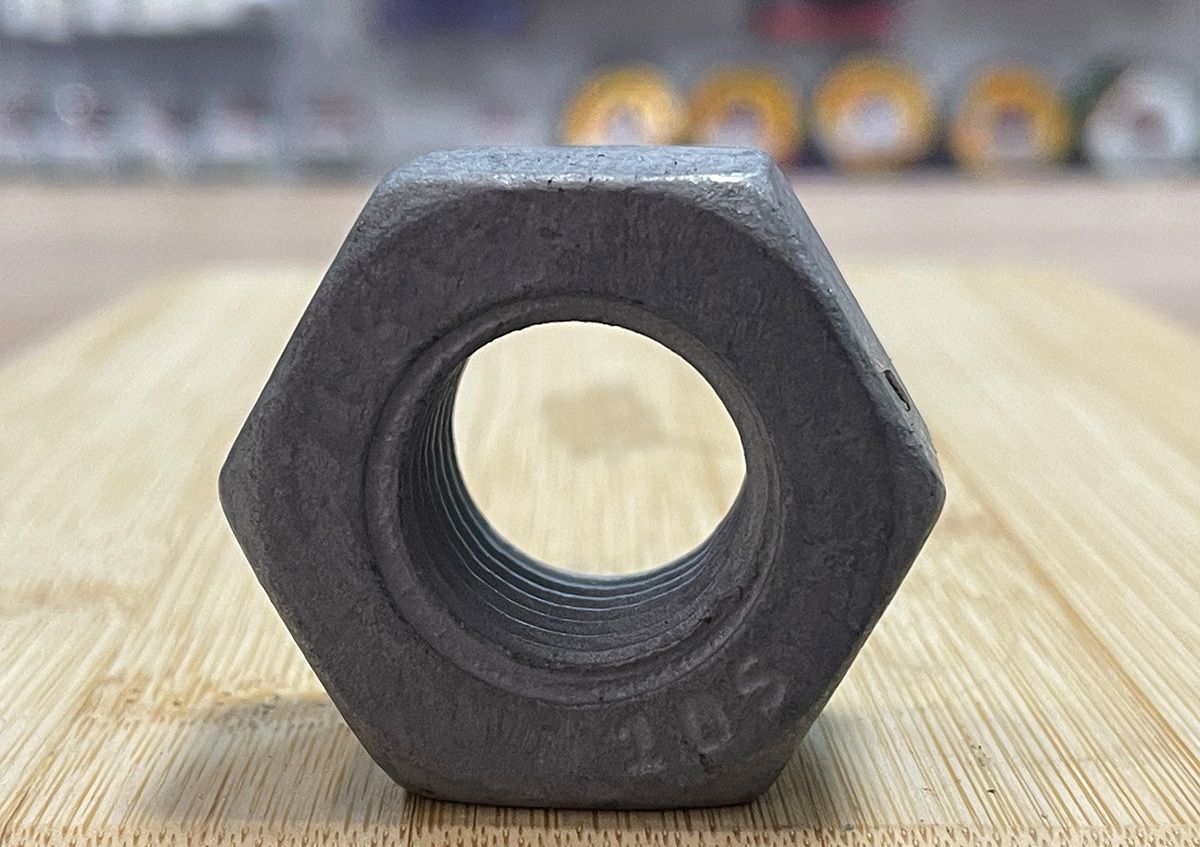

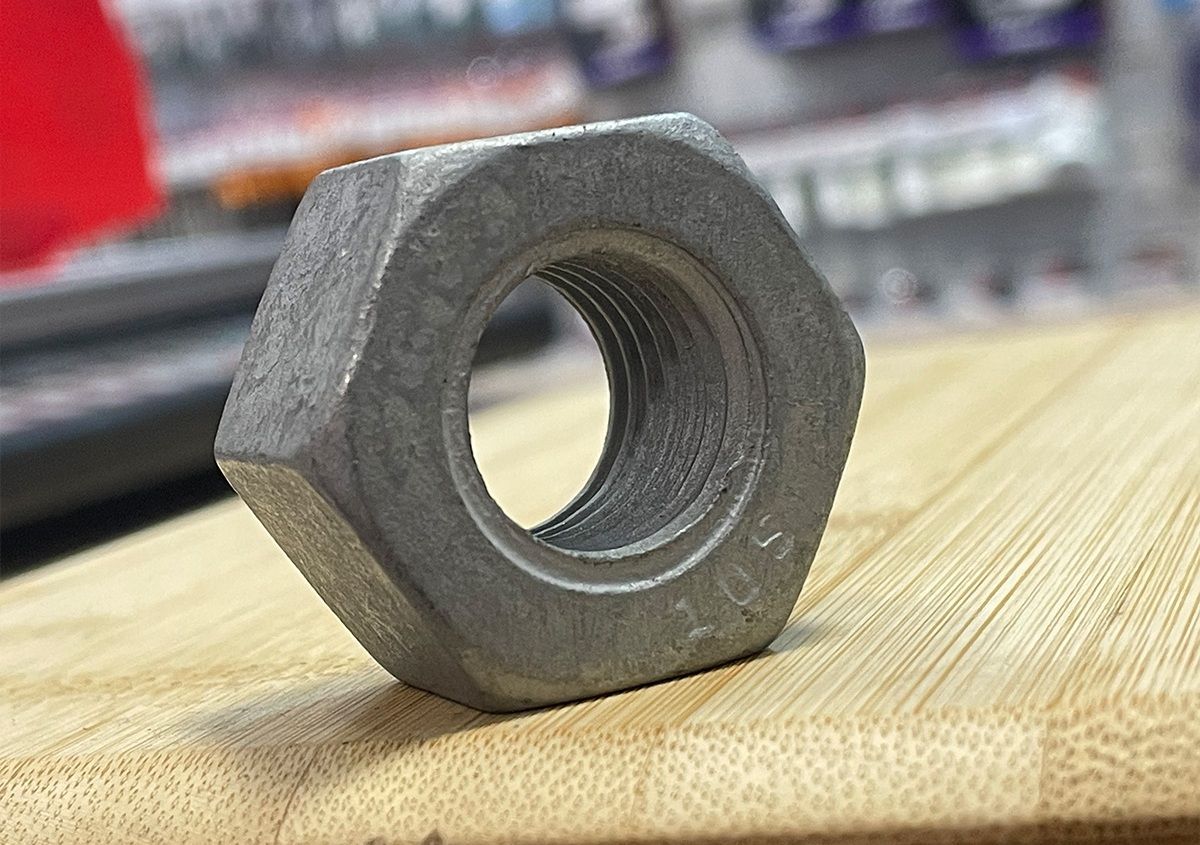

На опорной поверхности гайки нанесена маркировка, включающая обозначение класса прочности (цифра 10) и букву S, которая указывает на принадлежность к высокопрочным гайкам с увеличенным размером под ключ. Также наносится идентификационная маркировка изготовителя. Маркировка может быть выпуклой или вдавленной.

Сопрягаемые элементы:

• болт с увеличенным размером под ключ DIN 6914 (ГОСТ Р 52644 и ISO 7411:1984);
• шайба DIN 6916 (ГОСТ Р 52646 и ISO 7415:1984).

Аналоги DIN 6915:

• DIN 6915;
• ISO 4775:1984 и отменённый ISO 7414.

Размеры

Характеристики

• Тип гайки
  Шестигранная (обычная)
• DIN
  6915
• ГОСТ
  Р 52645-2006
• ISO
  4775:1984
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  3
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10
• Артикул
  52645 24 10 гц
• Материал
  Горячий цинк (HDG)
• Название на упаковке (ориг. название)
  Hexagon nuts with large widths across flats for high strength structural bolting
