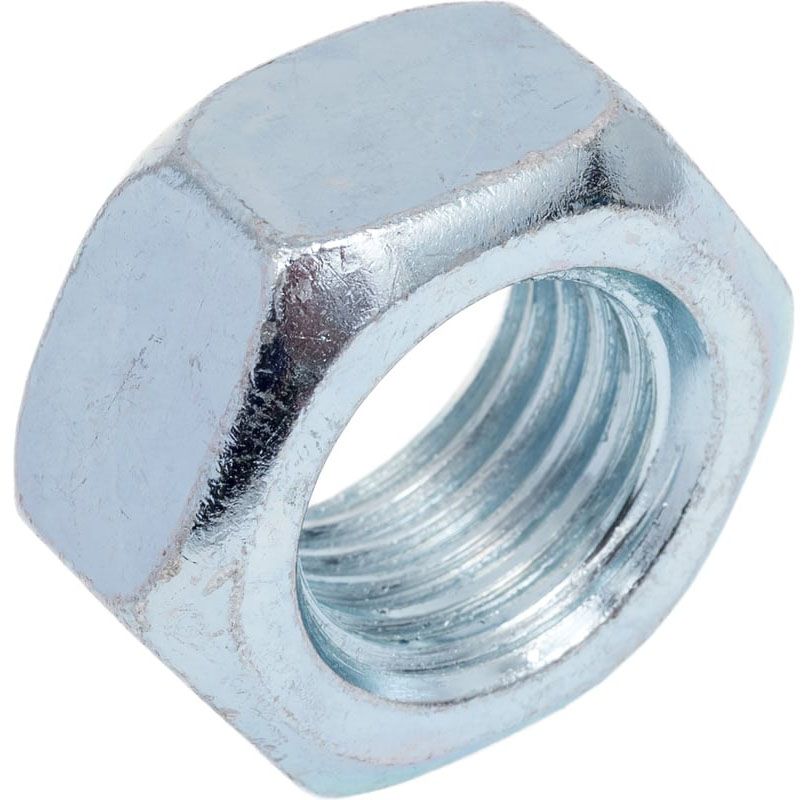

Гайка шестигранная ГОСТ 5927-70, класс прочности 5, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Класс точности А минимальные отклонения геометрических размеров, для ответственных соединений с повышенными требованиями к точности сопряжения деталей.
- Метрическая купная резьба с полем допуска 6Н — для точной посадки с болтами и шпильками соответствующего класса прочности.
- Класс прочности 5 (минимальное напряжение разрушения при растяжении 500 Н/мм²) для надёжных соединений при средних нагрузках.
- Гальваническое цинковое покрытие защищает от коррозии в условиях повышенной влажности.
- Взаимозаменяема с DIN 934, ISO 4032, ГОСТ 5915-70 и ГОСТ 15526-70.
М5
0,8
4
8
руб.
М6
1
6
10
руб.
М8
1,25
6,5
13
руб.
М10
1,5
8
17
руб.
М12
2
10
19
руб.
М14
2
11
22
руб.
М16
2
13
24
руб.
Шестигранная гайка ГОСТ 5927-70 изготовлена с классом точности А, что обеспечивает минимальные отклонения геометрических размеров и делает её пригодной для ответственных соединений с повышенными требованиями к точности сопряжения деталей. Метрическая крупная резьба с полем допуска 6Н предназначена для точной посадки с болтами и шпильками соответствующего класса прочности. Гальваническое цинковое покрытие защищает крепеж от коррозии в условиях повышенной влажности. Гайка взаимозаменяема с DIN 934, ISO 4032, ГОСТ 5915-70 и ГОСТ 15526-70.
Особенности конструкции
Две конические фаски выполняют несколько важных функций:
- Сглаживают острые кромки на торцах гайки, что позволяет легко и быстро наживить её на резьбу болта или шпильки.
- Защищают резьбу болта - при наворачивании острые края гайки могут повредить начало резьбы, особенно если она немного повреждена или загрязнена. Фаска безопасно направляет гайку по виткам, минимизируя риск задиров и заклинивания.
- Снижают концентрацию напряжений на кромке отверстия гайки, уменьшая риск повреждения фиксирующих элементов и предотвращая выход соединения из строя.
Класс прочности
Класс прочности 5 (минимальное напряжение разрушения при растяжении 500 Н/мм²) обеспечивает надёжность соединений при средних нагрузках. Такие гайки не предназначены для экстремально высоких нагрузок, но отлично работают в стандартных ответственных узлах.
Применение
Шестигранные гайки ГОСТ 5927-70 класса точности А применяются в ответственных резьбовых соединениях, к которым предъявляются повышенные требования по точности и надёжности - в машиностроении, авиационной и автомобильной промышленности, приборостроении и других высокотехнологичных отраслях. Ответный болт, шпилька или винт должны быть сопоставимы с гайкой по прочностным характеристикам. При необходимости под гайку подкладывают плоские шайбы (DIN 125) или пружинные шайбы (гроверы) соответствующей твёрдости.
Аналоги ГОСТ 5927-70
- DIN 934 (класс точности А для резьбы до M16).
- ISO 4032.
- ISO 8673 (мелкая резьба).
- ГОСТ 5915-70 - нормальной точности (класс В).
- ГОСТ 15526-70 - низкой точности (класс C).
Размеры
| Резьба, d | Размер под ключ, s | Расстояние между углами, e (min) | Высота m (max) |
| M1,6 | 3,2 | 3,4 | 1,3 |
| M2 | 4 | 4,3 | 1,6 |
| M2,5 | 5 | 5,5 | 2 |
| M3 | 5,5 | 6 | 2,4 |
| M3,5 | 6 | 6,6 | 2,8 |
| M4 | 7 | 7,7 | 3,2 |
| M5 | 8 | 8,8 | 4 |
| M6 | 10 | 11,1 | 5 |
| M8 | 13 | 14,4 | 6,5 |
| M10 | 17 | 18,9 | 8 |
| M12 | 19 | 21,1 | 10 |
| M14 | 22 | 24,5 | 11 |
| M16 | 24 | 26,8 | 13 |
| M18 | 27 | 30,1 | 15 |
| M20 | 30 | 33,5 | 16 |
| M22 | 32 | 35,7 | 18 |
| M24 | 36 | 40 | 19 |
| M27 | 41 | 45,6 | 22 |
| M30 | 46 | 51,3 | 24 |
| M36 | 55 | 61,3 | 29 |
| M42 | 65 | 72,6 | 34 |
| M48 | 75 | 83,9 | 38 |
все размеры указаны в мм
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN934
-
ГОСТ5927-70
-
ISO4032
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности5
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon Nuts
