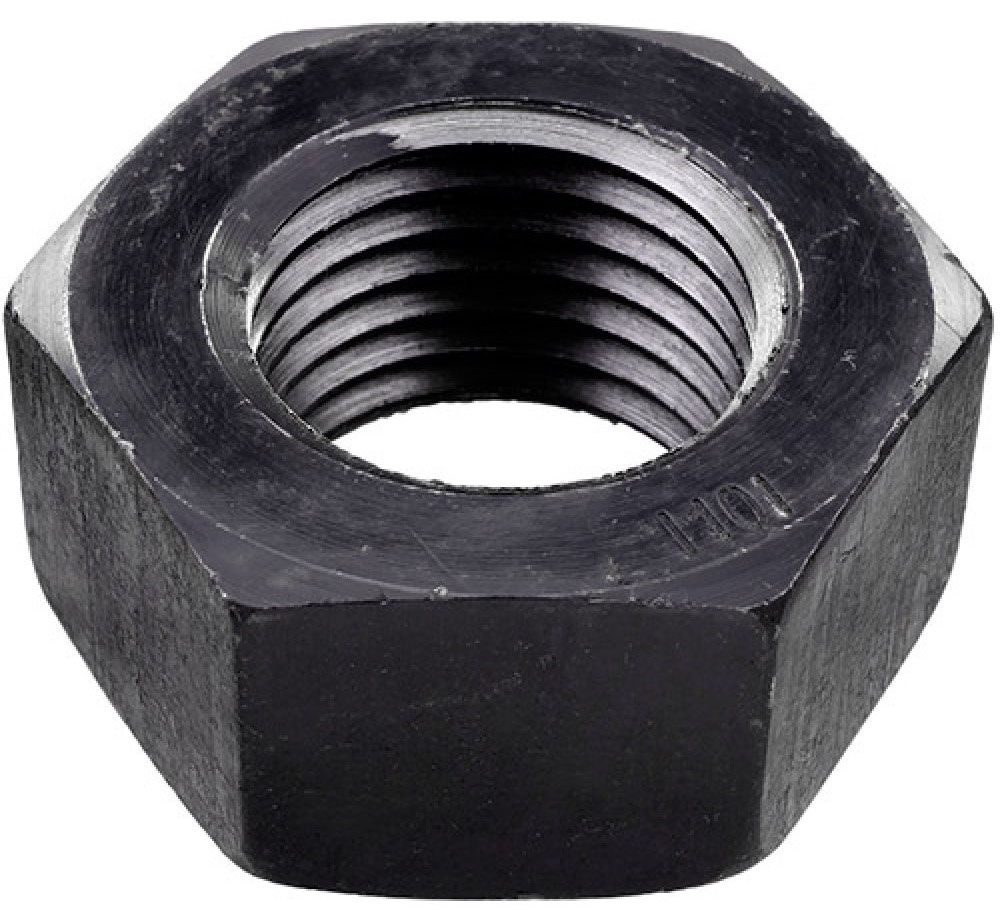

Гайка шестигранная с мелкой резьбой ГОСТ 5927-70, класс прочности 10, без покрытия
Внешний вид товара может отличаться от представленного на изображении
- Класс точности А — минимальные отклонения геометрических размеров, для ответственных соединений с повышенными требованиями к точности сопряжения деталей.
- Метрическая резьба с полем допуска 6Н — для точной посадки с болтами и шпильками соответствующего класса прочности.
- Изготовлена из углеродистой стали без защитного покрытия — рекомендуется для использования внутри сухих отапливаемых помещений.
- Класс прочности – 10 (указывает на класс сопрягаемой детали – 10.9).
- Мелкий шаг резьбы обеспечивает повышенную устойчивость к самооткручиванию при вибрациях и позволяет точнее регулировать усилие затяжки по сравнению с крупным шагом.
- Взаимозаменяема с DIN 934, ISO 4032, ГОСТ 5915-70 и ГОСТ 15526-70.
М8
1
6,5
13
руб.
М10
1,25
8
17
руб.
М16
1,5
13
24
руб.
Гайка представляет собой шестигранную призму со сквозным резьбовым отверстием. Изготовлена по стандарту ГОСТ 5915-70 (аналог DIN 934), который регламентирует размеры «нормальных» гаек высотой 0,8d. Класс точности А (повышенный) означает, что размеры гайки - «под ключ», высота, диаметр резьбы - выдерживаются с минимальными отклонениями, что обеспечивает более точную посадку и равномерное распределение нагрузки по виткам резьбы по сравнению с гайками класса точности В. Мелкий шаг увеличивает число витков в зацеплении, что повышает несущую способность соединения и его стойкость к самоотвинчиванию при вибрациях. Поле допуска 6Н гарантирует плотное сопряжение с болтом без чрезмерных зазоров.
Две конические фаски на торцах (стандартно под углом 30° к оси) выполняют двойную функцию: облегчают наживление гайки на болт и защищают первые витки резьбы от повреждения и задиров при монтаже. Класс прочности 10 — это высокий класс для гаек по ГОСТ ISO 898-2. Такая гайка предназначена для работы в паре с болтами класса прочности 10.9 (временное сопротивление 1000 Н/мм²). При этом разрушение соединения происходит по стержню болта, а не по резьбе гайки, что обеспечивает предсказуемость и надёжность узла.
Применение
Шестигранные гайки ГОСТ 5927-70 класса точности А применяются в ответственных резьбовых соединениях, к которым предъявляются повышенные требования по точности и надёжности — в машиностроении, авиационной и автомобильной промышленности, приборостроении и других высокотехнологичных отраслях. Ответный болт, шпилька или винт должны быть сопоставимы с гайкой по прочностным характеристикам. При необходимости под гайку подкладывают плоские шайбы (DIN 125) или пружинные шайбы (гроверы) соответствующей твёрдости.
Аналоги ГОСТ 5927-70
- DIN 934 (класс точности А для резьбы до M16).
- ISO 4032.
- ISO 8673 (мелкая резьба).
- ГОСТ 5915-70 - нормальной точности (класс В).
- ГОСТ 15526-70 - низкой точности (класс C).
Размеры
| Резьба, d | Размер под ключ, s | Расстояние между углами, e (min) | Высота m (max) |
| M1,6 | 3,2 | 3,4 | 1,3 |
| M2 | 4 | 4,3 | 1,6 |
| M2,5 | 5 | 5,5 | 2 |
| M3 | 5,5 | 6 | 2,4 |
| M3,5 | 6 | 6,6 | 2,8 |
| M4 | 7 | 7,7 | 3,2 |
| M5 | 8 | 8,8 | 4 |
| M6 | 10 | 11,1 | 5 |
| M8 | 13 | 14,4 | 6,5 |
| M10 | 17 | 18,9 | 8 |
| M12 | 19 | 21,1 | 10 |
| M14 | 22 | 24,5 | 11 |
| M16 | 24 | 26,8 | 13 |
| M18 | 27 | 30,1 | 15 |
| M20 | 30 | 33,5 | 16 |
| M22 | 32 | 35,7 | 18 |
| M24 | 36 | 40 | 19 |
| M27 | 41 | 45,6 | 22 |
| M30 | 46 | 51,3 | 24 |
| M36 | 55 | 61,3 | 29 |
| M42 | 65 | 72,6 | 34 |
| M48 | 75 | 83,9 | 38 |
все размеры указаны в мм
Характеристики
-
Тип гайкиШестигранная (обычная)
-
ГОСТ5927-70
-
ISO4032
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности10
-
МатериалСталь
