Хомут составной трубный с виброгасителем PI-SD Termoclip, оцинкованная сталь

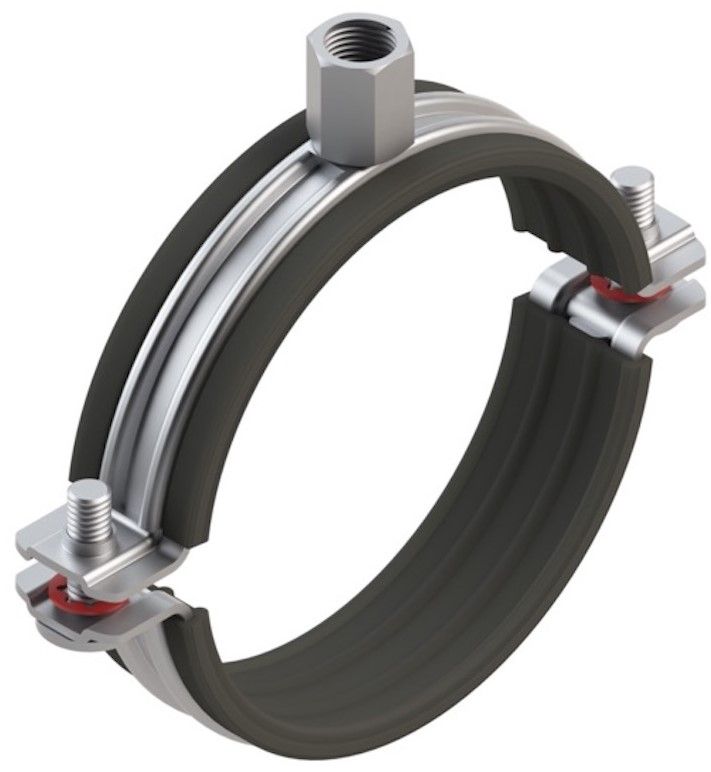

Сантехнический трубный хомут Termoclip PI-SD — двухвинтовой крепёжный узел из оцинкованной стали со звукоизолирующей EPDM-вставкой для монтажа трубопроводов водоснабжения, отопления и технологических сетей. Хомут состоит из двух стальных полускобов, стягиваемых винтами M6, и приварной соединительной гайки сразу под два типоразмера резьбовой шпильки. Упругая манжета из EPDM охватывает трубу по внутренней стороне, поэтому металл корпуса не соприкасается с трубой: гасятся вибрации и структурный шум, исключаются царапины и риск контактной коррозии.

Преимущества

• Двухвинтовая двухэлементная конструкция с большим углом раскрытия — быстрая установка и подгонка по наружному диаметру трубы.
• Электроцинкование слоем около 5 мкм защищает сталь от коррозии при прокладке сетей внутри помещений.
• Комбинированная гайка подходит под шпильки M8/M10 и M10/M12, сокращая номенклатуру крепежа на объекте.
• Вставка из EPDM разделяет трубу и металл, снижает передачу шума и вибраций и не поддерживает горение.
• Зажимные винты M6 защищены от выпадения при монтаже, полускобы сохраняют усилие обжатия даже при нагреве трубопровода.
• Рабочий диапазон температур от -50 °C до +110 °C, допускаемая статическая нагрузка 0,6–1 kN в зависимости от типоразмера.

Сферы применения

• Системы холодного и горячего водоснабжения, отопления, технологические трубопроводы в общественных и промышленных зданиях.

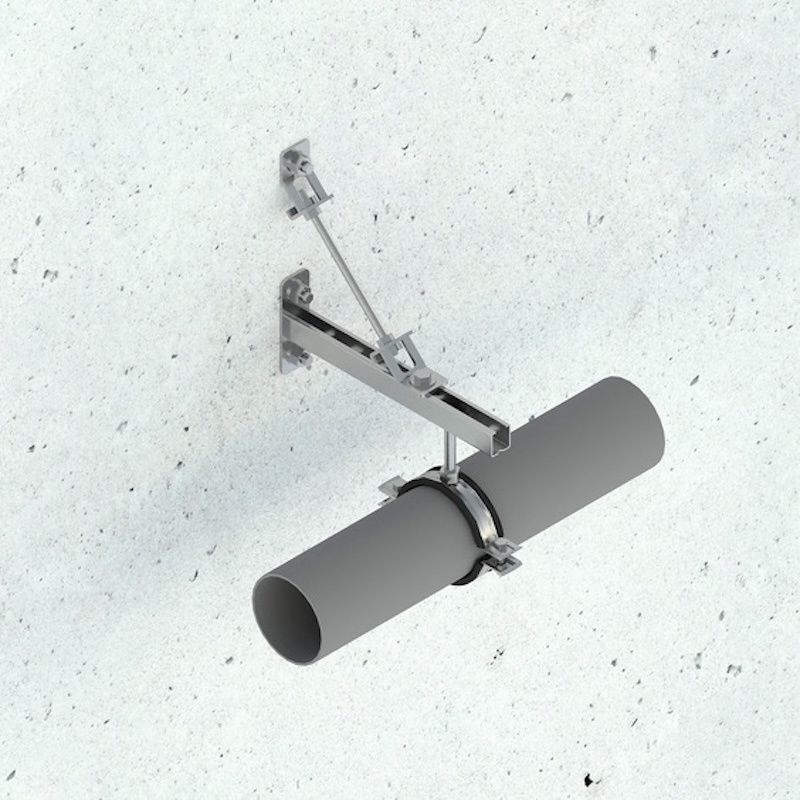

• Крепление стояков и горизонтальных магистралей к стенам, полу и потолку на резьбовые шпильки и подвесы.
• Монтаж труб из стали, меди, полимеров и композитов, в том числе из негорючих пластмасс.
• Участки, где важно снизить шум и вибрации: насосные группы, магистрали с интенсивным потоком, инженерные шахты.
• Противопожарные и спринклерные сети, узлы с повышенными требованиями пожарной безопасности.
• Ремонт действующих сетей — хомут надевается на уже уложенную трубу без её разбора.

Технические характеристики

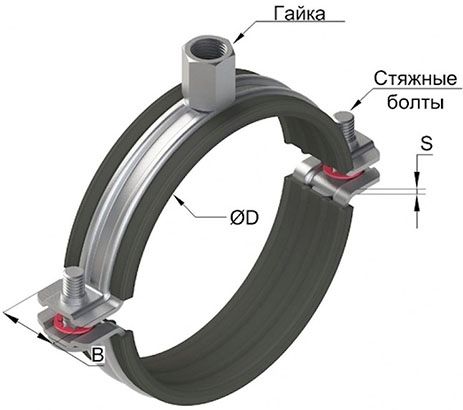

Размеры

Монтаж

1. Наверните соединительную гайку верхней части открытого хомута на резьбовую шпильку, зафиксированную в основании.
2. Заведите трубу под верхнюю полускобу хомута.
3. Поднимите нижнюю полускобу снизу вверх вокруг трубы и совместите крепежные винты с пазами верхней полускобы.
4. С помощью отвертки равномерно затяните боковые стяжные винты с обеих сторон до надежного обжатия трубы.

Характеристики

• Бренд
  Termoclip
• Тип хомута
  Сантехнический
• DIN
  4109
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
