Скоба зажимная TKR Fischer CN, горячий цинк

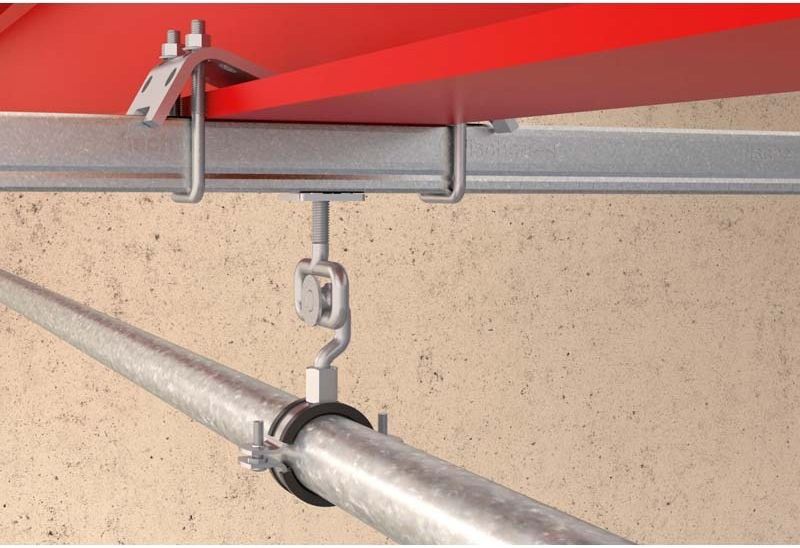

Скоба TKR Fischer CN гарантирует  надежный прижим монтажного профиля к металлической балке без сварки и дополнительных приспособлений-держателей, не позволяет конструкциям смещаться. Обеспечивает подвес и удержание опор под оборудование и рабочие элементы любых коммуникационных систем. Используется при возведении несущих опор, монтаже трубопроводных трасс и вентиляционных систем.

Особенности

• Фиксация методом зажима исключает необходимость сверления несущих стальных конструкций, сохраняя их прочностные характеристики.
• Толщина стали 8 мм позволяют узлу выдерживать значительные статические нагрузки.
• Покрытие горячим цинком (HDG) гарантирует защиту от коррозии в условиях влажности.
• Конструкция скобы адаптирована под стандартные типоразмеры шин FUS, поэтому создает плотный охват профиля.
• Зажимное соединение дает возможность перемещать шину вдоль полки балки до момента окончательной затяжки.

Конструкция

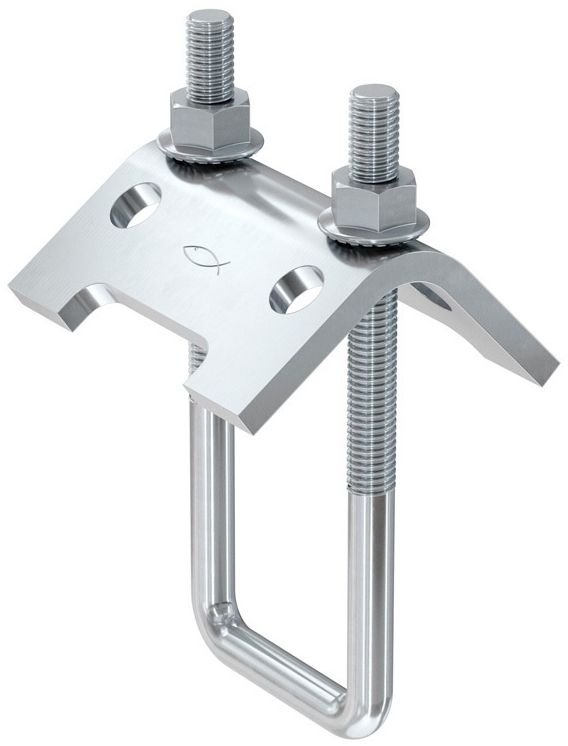

• Скоба состоит из U-болта и фигурной 3-ступенчатой пластины.
• Форма болта соответствует сечению профилей FUS.
• На концы ножек нанесена резьба для гаек М10: с их помощью скобу прижимают к профилю.
• Прямоугольная боковая часть пластины служит опорной частью для прижима к балке, противоположная боковина с выемкой и двумя отверстиями предназначена для зажима профилей.

Советы по монтажу

• Вставьте профиль FUS в скобу TKR.
• Прижмите профиль к полке стальной балки.
• Установите зажимную планку скобы так, чтобы она захватывала край полки балки.
• Затяните стопорные гайки до жесткой фиксации профиля на балке.

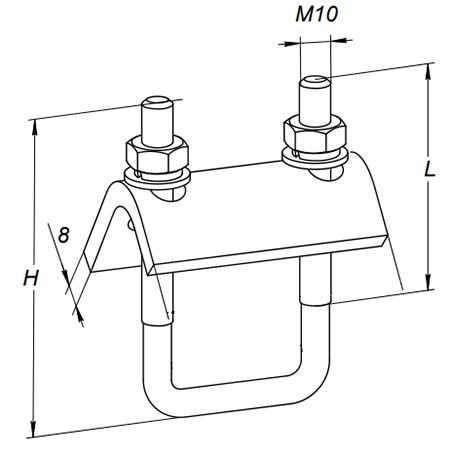

Размеры

Характеристики

• Бренд
  Fischer
• Тип хомута
  U и П-образные
• Единицы измерения
  шт
• Материал
  Горячий цинк (HDG)
