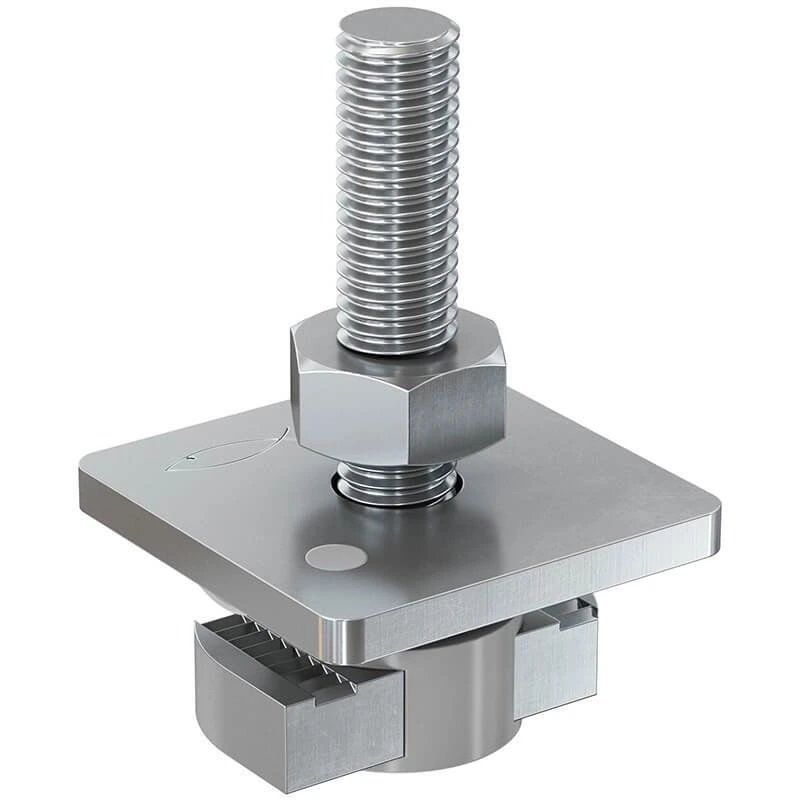

Болт Т-образный FCN Clix S Fischer, оцинкованная сталь

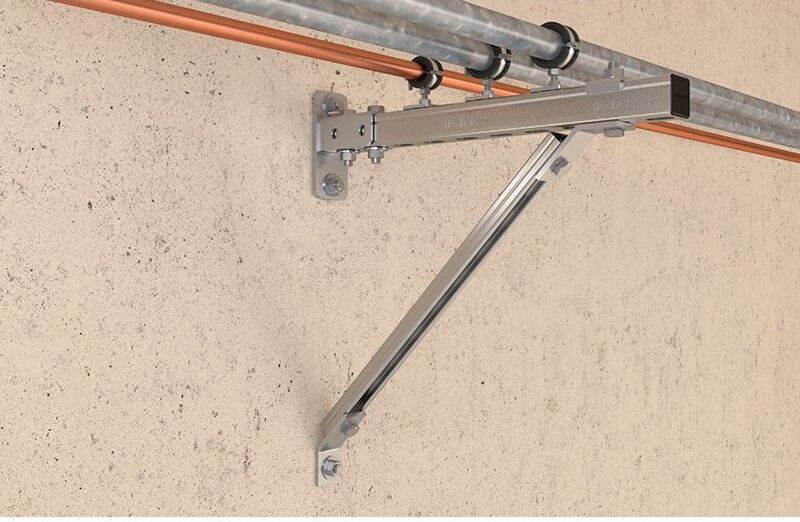

Т-образный болт FCN Clix S Fischer - это специализированный крепежный элемент для быстрого и надежного монтажа трубных хомутов на монтажные профили FUS. Благодаря интеграции Т-образной головки и предварительно установленного резьбового штифта, болт позволяет закреплять элементы непосредственно в профиле без применения дополнительных шпилек, что значительно ускоряет монтаж и упрощает конструкцию.

Особенности

• Позволяет крепить трубные хомуты напрямую к монтажному профилю без использования отдельных шпилек, гаек и шайб. Количество операций и элементов крепления сокращается в 2–3 раза.
• Т-образная головка с поворотом на 90° быстро устанавливается в направляющую шину и надежно фиксируется при повороте. Не требуется специального инструмента для позиционирования.
• Пружинный прижим автоматически притягивает болт к стенке профиля после поворота, удерживая его в заданном положении до момента окончательной затяжки. Монтажнику не нужно придерживать крепеж руками.
• Зубчатая гайка с рифлением: после затяжки зубцы входят в зацепление с продольным рифлением внутренней стенки профиля, что предотвращает проворачивание болта и его смещение при динамических и вибрационных нагрузках.
• Предварительно установленный резьбовой штифт готов к немедленному накручиванию трубного хомута. Не требуется подбирать отдельные болты или шпильки по длине.

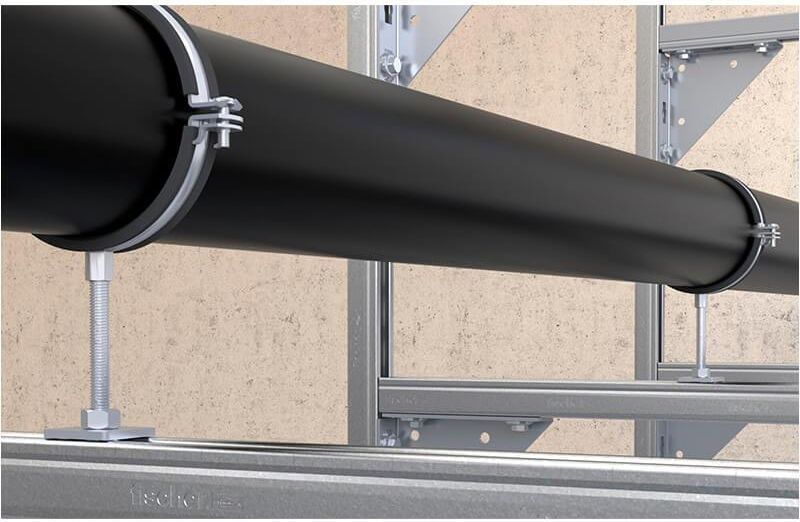

• Поскольку хомут крепится непосредственно к штифту без промежуточных элементов (шпилек, сварных соединений), общая высота подвесной системы меньше, чем при традиционных решениях.
• Рифление + пружинный прижим + Т-образный замок создают тройную защиту от самоотвинчивания и смещений даже при длительной эксплуатации.
• Гальваническое покрытие обеспечивает базовую коррозионную стойкость, достаточную для эксплуатации в сухих закрытых помещениях с нормальной влажностью.

Технические характеристики

Шайба	S235 JR (номер материала 1.0038)
Шестигранная гайка	класс сопротивления 8
Резьбовая шпилька	сталь DIN 976 4.8
Пластиковый каркас	полиамид PA 6

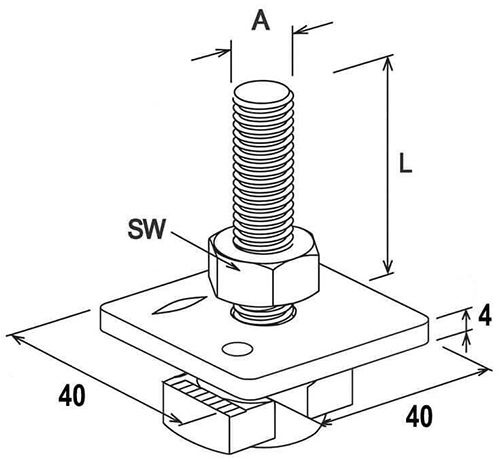

Размеры

Типоразмер	Артикул	Резьба, А	Длина L, мм	Макс. допустимая нагрузка (kN)для FUS 1.5 мм, Nrec	Макс. допустимая нагрузка (kN) для FUS 2 мм, Nrec	Макс. допустимая нагрузка (kN) для FUS 2.5 мм, Nrec	Момент затяжки Nm, Т inst
М8х30	567462	М8	30	3,0	4,0	4,0	10
М8х40	567463	М8	40	3,0	4,0	4,0	10
М8х60	567464	М8	60	3,0	4,0	4,0	10
М8х80	567465	М8	80	3,0	4,0	4,0	10
М8х100	567466	М8	100	3,0	4,0	4,0	10
М10х30	567467	М10	30	4,0	5,0	8,0	15
М10х40	567468	М10	40	4,0	5,0	8,0	15
М10х60	567469	М10	60	4,0	5,0	8,0	15
М10х100	567470	М10	100	4,0	5,0	8,0	15
М12х40	567471	М12	40	4,0	5,0	8,0	20
М12х60	567472	М12	60	4,0	5,0	8,0	20

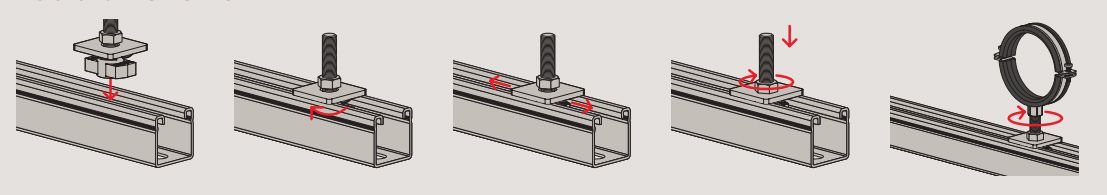

Монтаж

Т-образная головка вставляется в паз направляющей шины, затем поворачивается на 90° до фиксации. Встроенный пружинный элемент обеспечивает прижим и предварительную фиксацию, а зубцы гайки сцепляются с рифлением шины, полностью исключая проворот и смещение болта под нагрузкой. После этого на резьбовой штифт непосредственно накручивается трубный хомут.

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Форма головки
  Т-образная
• Материал
  Оцинкованная сталь

Выбрать размер
