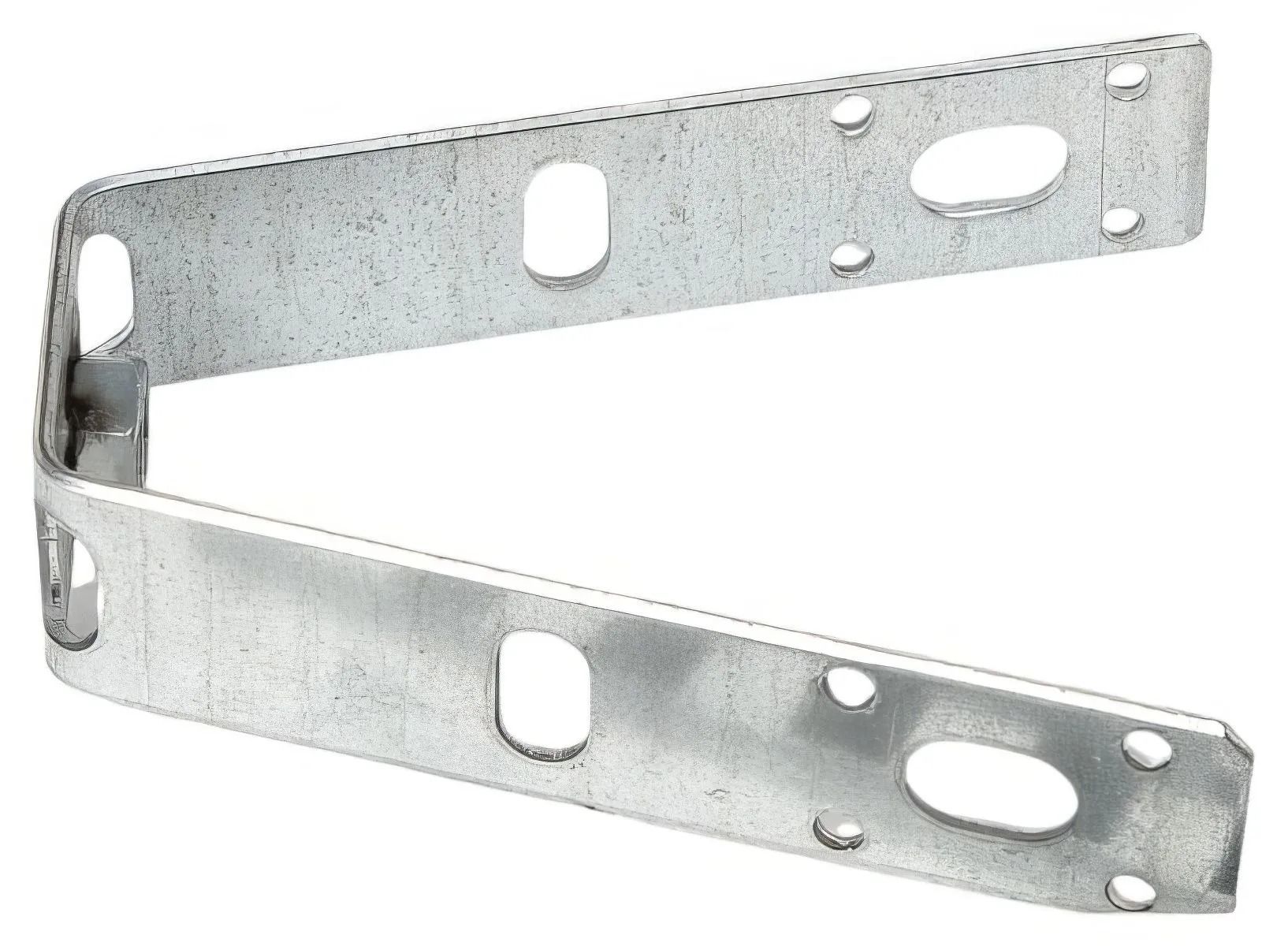

Кронштейн для профнастила с приваренной гайкой M10 MUPRO 130200, оцинкованная сталь

V-образный (трапециевидный) кронштейн М10 MUPRO 130200 предназначен для крепления вентиляционных систем, спринклерных установок и других коммуникаций к профнастилу. Изделие изготовлено из оцинкованной стали, что обеспечивает устойчивость к коррозии и долговечность при эксплуатации в условиях повышенной влажности. Кронштейн поставляется с гайкой М8, приваренной в основании, что упрощает монтаж.

Назначение и применение

Кронштейн используется для надёжного крепления коммуникаций к трапециевидным листовым профилям. Он особенно востребован при монтаже спринклерных (противопожарных) систем, где допуск VdS подтверждает возможность крепления труб диаметром до DN 50 с использованием резьбовых стержней MUPRO и законтренных гаек. В системах вентиляции и других инженерных коммуникациях допускается крепление с помощью самосверлящих винтов для листового металла или плотных заклёпочных соединений к боковым стенкам профиля.

Конструктивные особенности

V-образная форма кронштейна обеспечивает плотное прилегание к трапециевидному профилю. Расчётные места сгиба, заранее нанесённые на деталь, позволяют легко подогнать изделие под конкретный типоразмер профнастила без использования специального инструмента и без дополнительных измерений. Круглые отверстия на концах полок дают возможность выполнять сквозной монтаж с помощью резьбовых стержней(вариант для спринклерных систем), саморезов или заклёпок (для других видов коммуникаций). Для создания отверстий в профнастиле под заклёпки и саморезы рекомендуется использовать пробойник, что позволяет избежать повреждения защитного цинкового покрытия.

Монтаж

Размеры

Характеристики

• Бренд
  MUPRO
• Тип кронштейна
  Трапециевидный
• Единицы измерения
  шт
• Артикул
  130200
• Материал
  Оцинкованная сталь
