Регулируемые зажимные рукоятки U34 применяются для часто повторяющихся операций по прижиму и фиксации компонентов промышленного оборудования или частей машин. Прижимные рычажные ручки позволяют быстро и надежно зафиксировать детали. Они особенно удобны для работы в условиях ограниченного пространства. При подъеме рычага зубцы фиксирующего механизма выходят из зацепления, и появляется возможность его поворота для регулировки прижимного усилия.

Наименование: рычаг зажимной
Тип: регулируемый
Конструктивное исполнение: с внутренней резьбой
Материал промышленной ручки: усиленный пластик
Механизм зажима: цинковый сплав
Представлен в 2 цветах: черный и оранжевый

Размеры

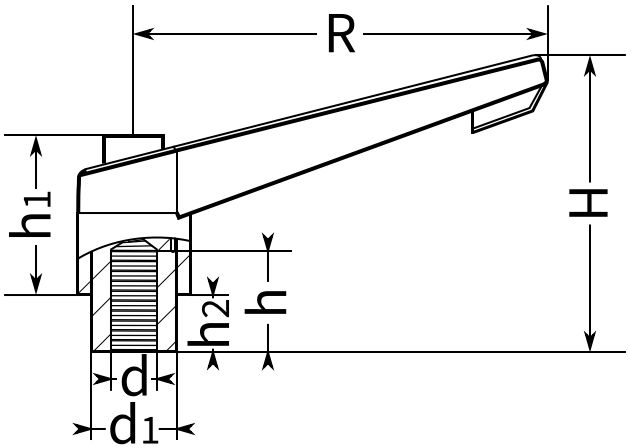

Ручка регулируемая со шпилькой U34 - схема

Длина рукоятки, R (мм)	Диаметр резьбы, d (мм)	Общая высота, H (мм)	Диаметр, d1 (мм)	Длина внутренней резьбы, h (мм)	Высота, h1 (мм)	Высота, h2 (мм)	Цвет
50	М5	31	10	12	18	7	черный/оранжевый
50	М6	31	10	13	19	8	черный/оранжевый
63	М8	37	13	15	21	9	черный/оранжевый
80	М10	52	16	21	29	10	черный/оранжевый
95	М12	58	19	22	32	12	черный/оранжевый

Характеристики

Единицы измерения

шт
Артикул

U34C
Материал

Пластик

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
