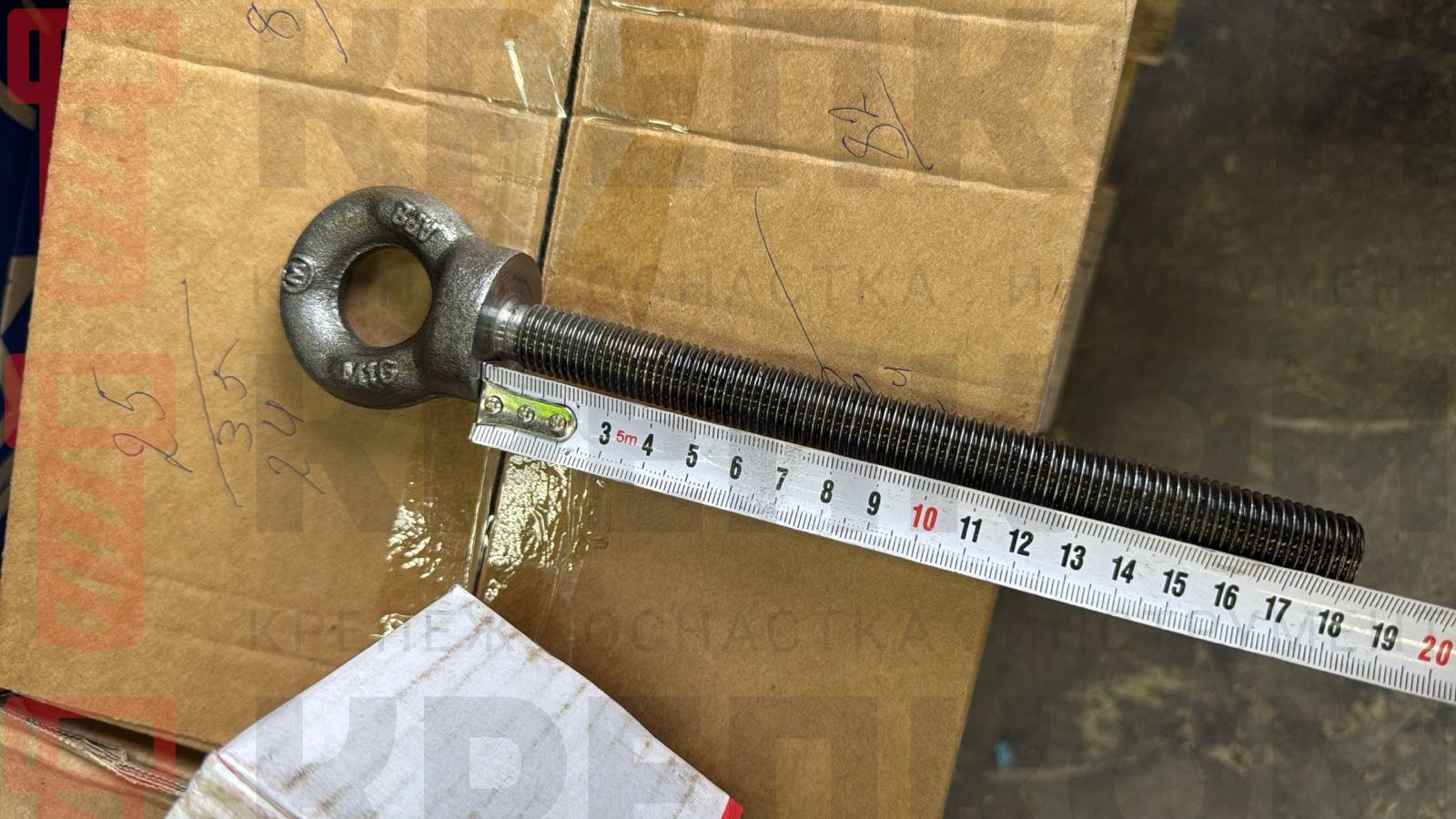

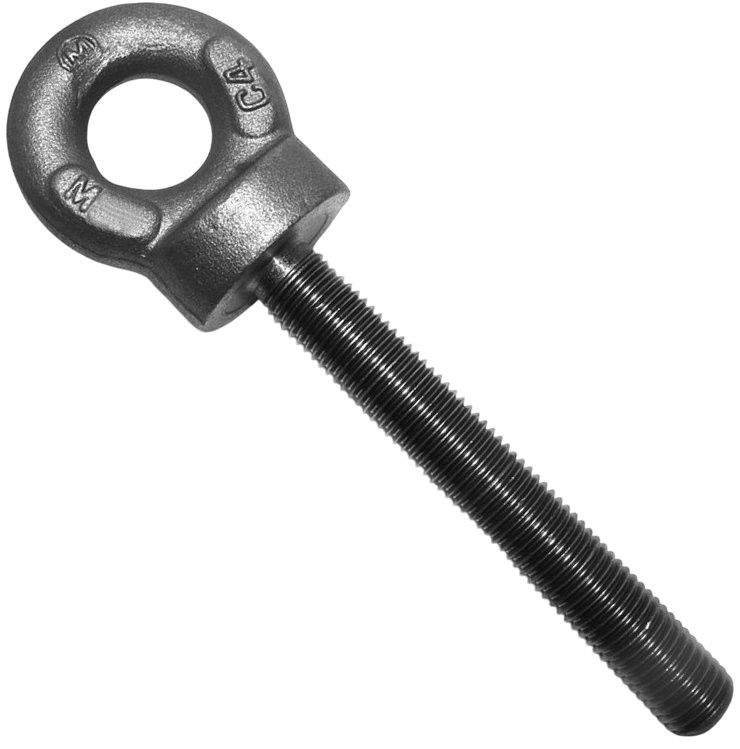

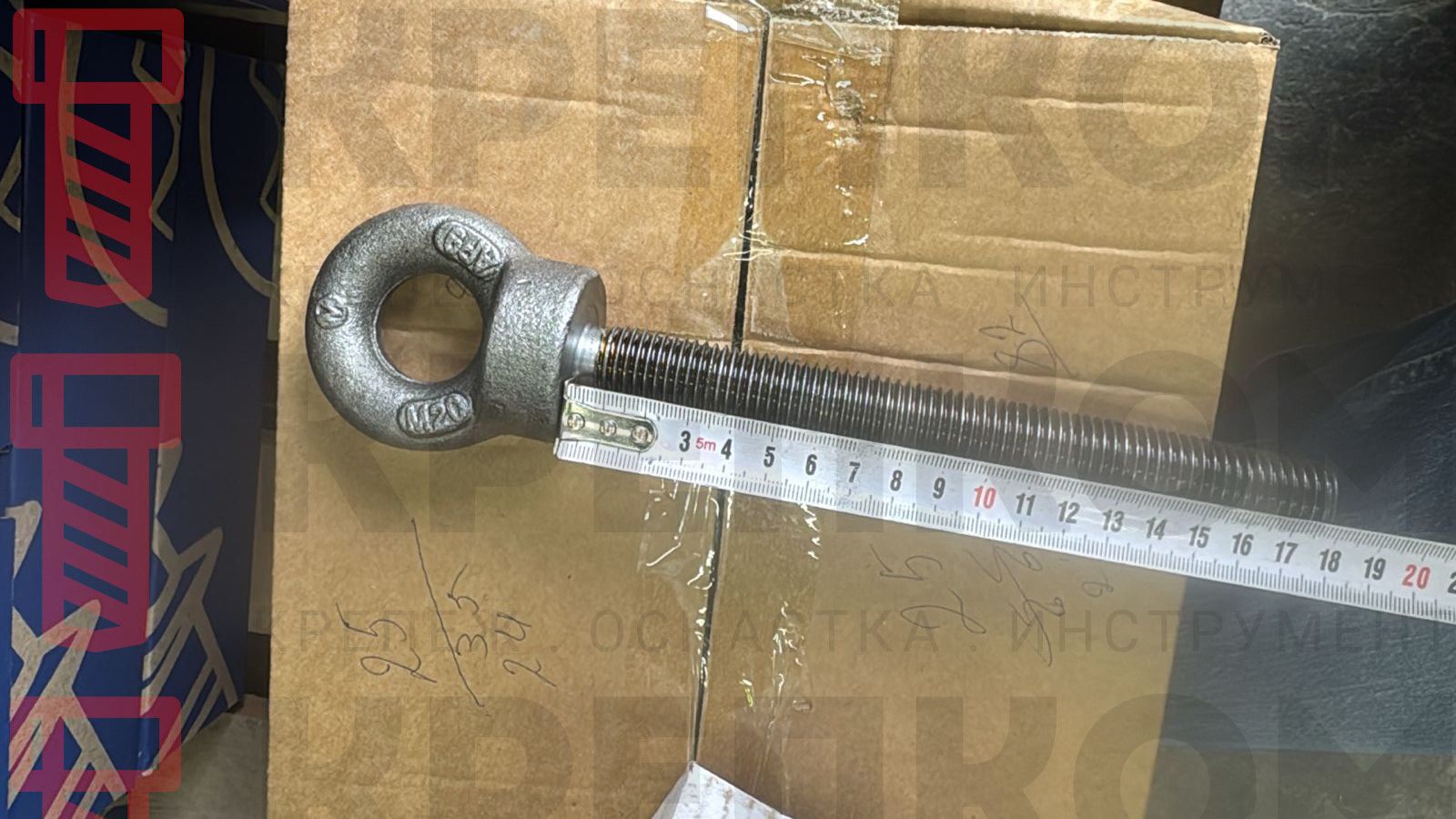

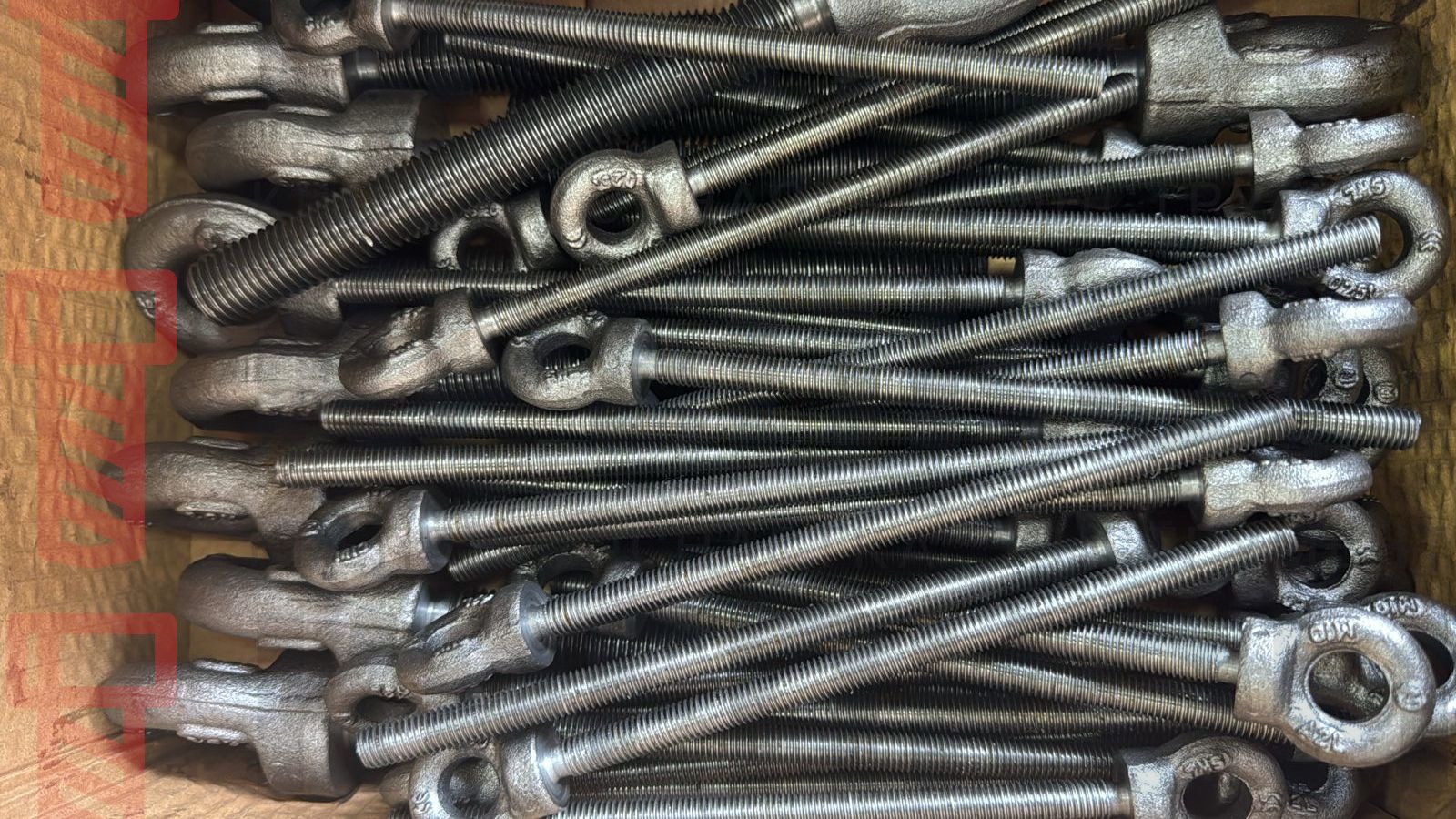

Рым-болт удлиненный DIN 580, сталь

Удлиненный рым-болт DIN 580 – это металлический крепежный элемент, предназначенный для подъема и перемещения тяжелых грузов. Он имеет цельнометаллическую конструкцию, состоящую из кольца с опорной площадкой и толстой резьбовой шпильки. Резьбовые точки подъема М10 – М30 способны удерживать вес от 250 до 4000 кг (при прямом приложении усилия). Запас прочности – не менее 4:1. Класс прочности 8.

Особенности

• Опорная площадка – улучшенная нагрузочная способность, стабильность крепления и плотное прилегание к поверхности;
• Кольцевая головка используется для закрепления грузозахватных приспособлений (крюков, скоб, карабинов, строп);
• Полная удлиненная резьба для вкручивания в корпус груза, двигателя, станка, оборудования, конструкций или в гайку (при сквозном монтаже);
• Высокопрочная конструкция выдерживает высокие рабочие нагрузки вдоль оси и под углом до 45°.

Назначение

Грузоподъемный болт с кольцом используется в различных областях, включая строительство, судостроение, транспорт, а также в такелажных системах подъема или перемещения грузов. Его можно применять для крепления стропов, канатов, тросов, цепей, швартовых концов.

Установка

Рым-болт с буртиком устанавливается в заранее подготовленное отверстие с резьбой в корпусе или закладной детали поднимаемого предмета, куда он вкручивается на всю длину резьбового стержня. При этом опорная площадка должна плотно прилегать к поверхности. Если отверстие сквозное, то на выступающий конец шпильки рым-кольца накручивается гайка. Для правильной ориентации кольца может потребоваться шайба. При монтаже в бетон используется с металлическими забивными анкерами.

Аналоги DIN 580:

• ГОСТ 4751-73
• ISO 3266

Размеры

Монтаж на бетонное основание

Бурится отверстие в бетоне, вставляется анкер. Рым-болт вкручивается в анкер таким образом, чтобы с внешней стороны он оказался на одном уровне с рабочей поверхностью.

Характеристики

• DIN
  580
• ГОСТ
  4751-73
• ISO
  3266
• Единицы измерения
  шт
• Материал
  Сталь
