Шайба стопорная М5 Starlock арт 88122

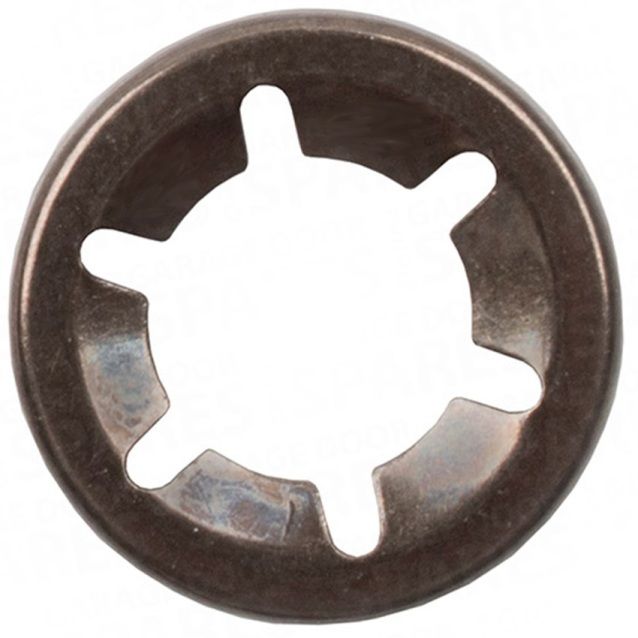

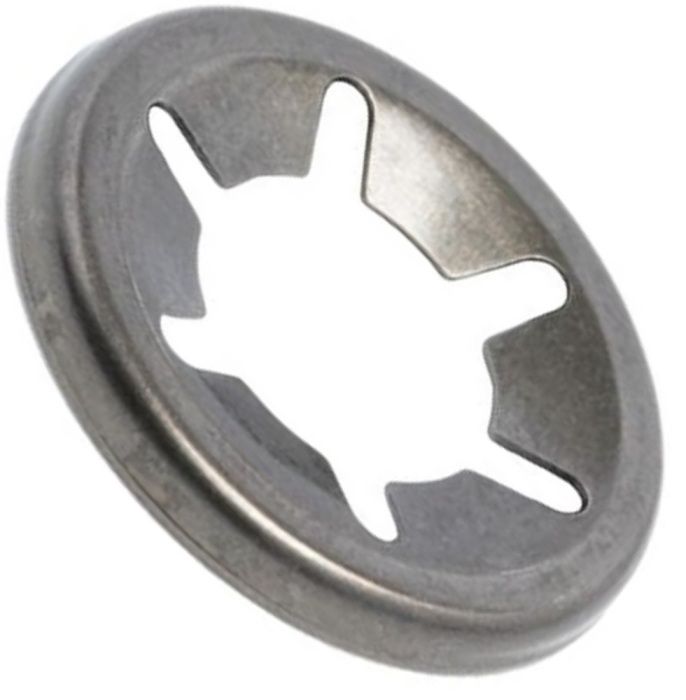

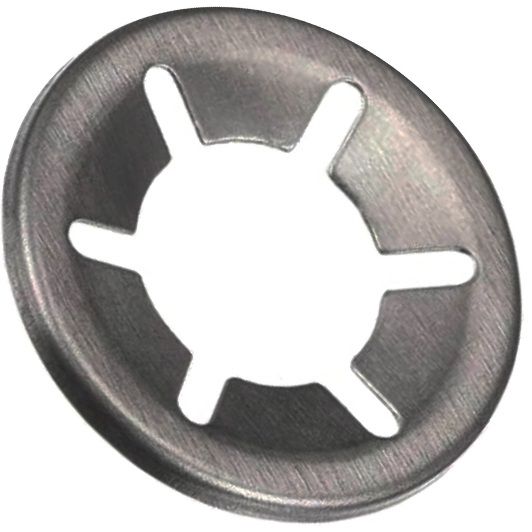

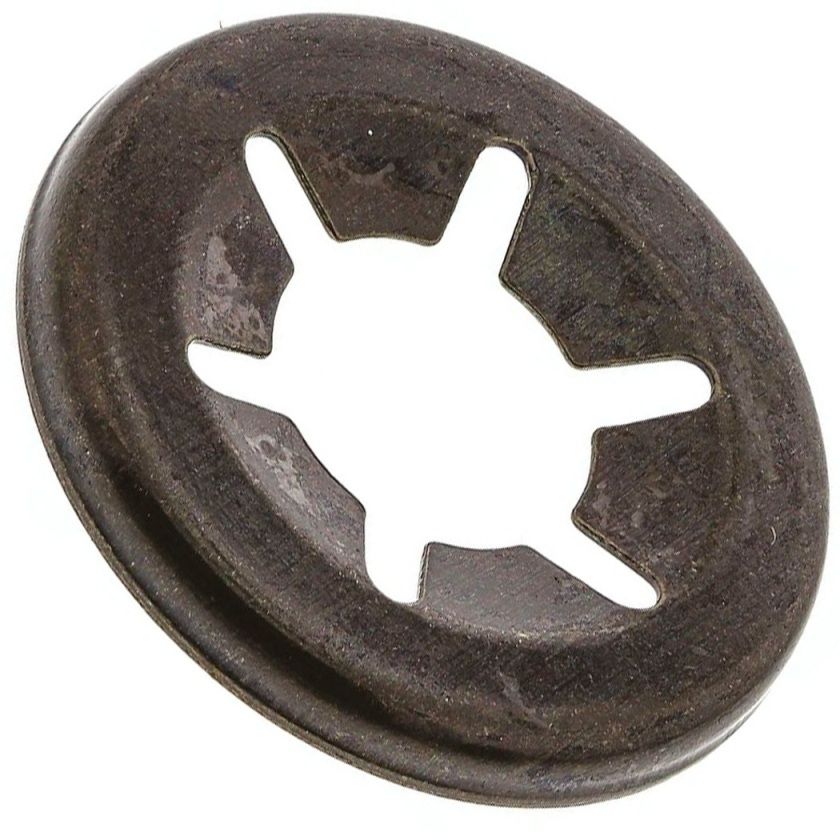

Стопорная шайба Starlock M5 (арт. 88122) предназначена для надежной и быстрой фиксации деталей на гладких валах, осях или стержнях без использования резьбы, канавок или проточек. Уникальная конструкция шайбы представляет собой специальный профиль с шестью внутренними пружинящими зубцами, которые при нажатии врезаются в вал, создавая силовой замок. Центральное отверстие шайбы имеет форму зубчатой звезды, а её внутренний диаметр меньше диаметра вала, что обеспечивает плотную посадку с натягом при насаживании вдоль оси.

Установка и демонтаж

Шайба устанавливается простым нажатием — её продвигают по валу рукой или лёгким ударом, без использования специальных монтажных инструментов. Подпружиненные зубцы плотно захватывают вал, надежно фиксируя соединение. В штатной эксплуатации снять шайбу без повреждения невозможно — крепление является неразъемным. Демонтаж требует разрушения самой шайбы или повреждения детали, что следует учитывать при проектировании узлов, где может потребоваться разборка.

Применение

• Мебельное производство: фиксация роликов, опор, крепление осей и валиков в трансформируемой мебели (кресла-кровати, механизмы диванов).
• Автомобилестроение и автосервис: фиксация на гладких осях тяг, тросов, механизмов регулировки (например, в системах управления дроссельной заслонкой, в механизмах стеклоподъемников).
• Машиностроение и производство: фиксация колес, шестерен, кулачков и других деталей на вращающихся осях, в узлах с ограниченным пространством, где невозможно использовать гайку или шплинт.
• Бытовая техника и электроинструмент: крепление валов двигателей, осей переключателей, фиксация тросов и валиков управления.

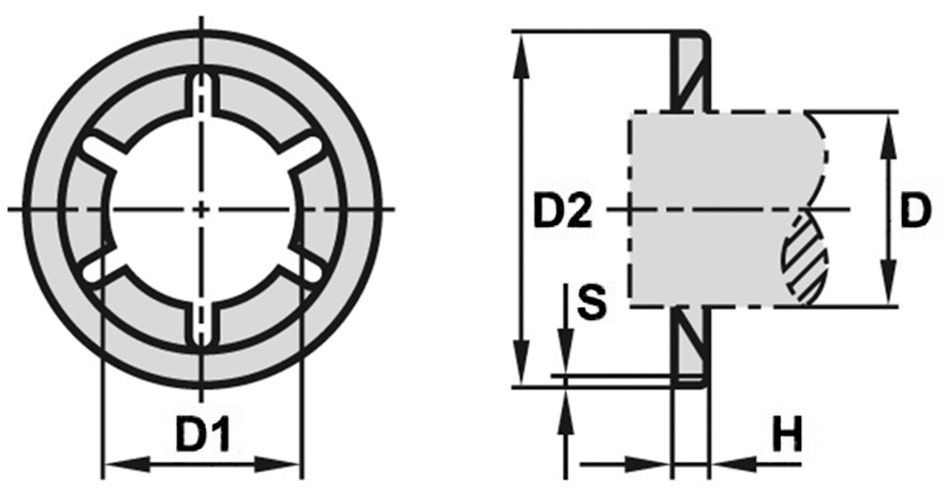

Размеры

Характеристики

• Тип шайбы
  Star-Lock
• Под резьбу
  5
• Единицы измерения
  шт
• Артикул
  88122 5 14
• Материал
  Сталь
• Штрих код
