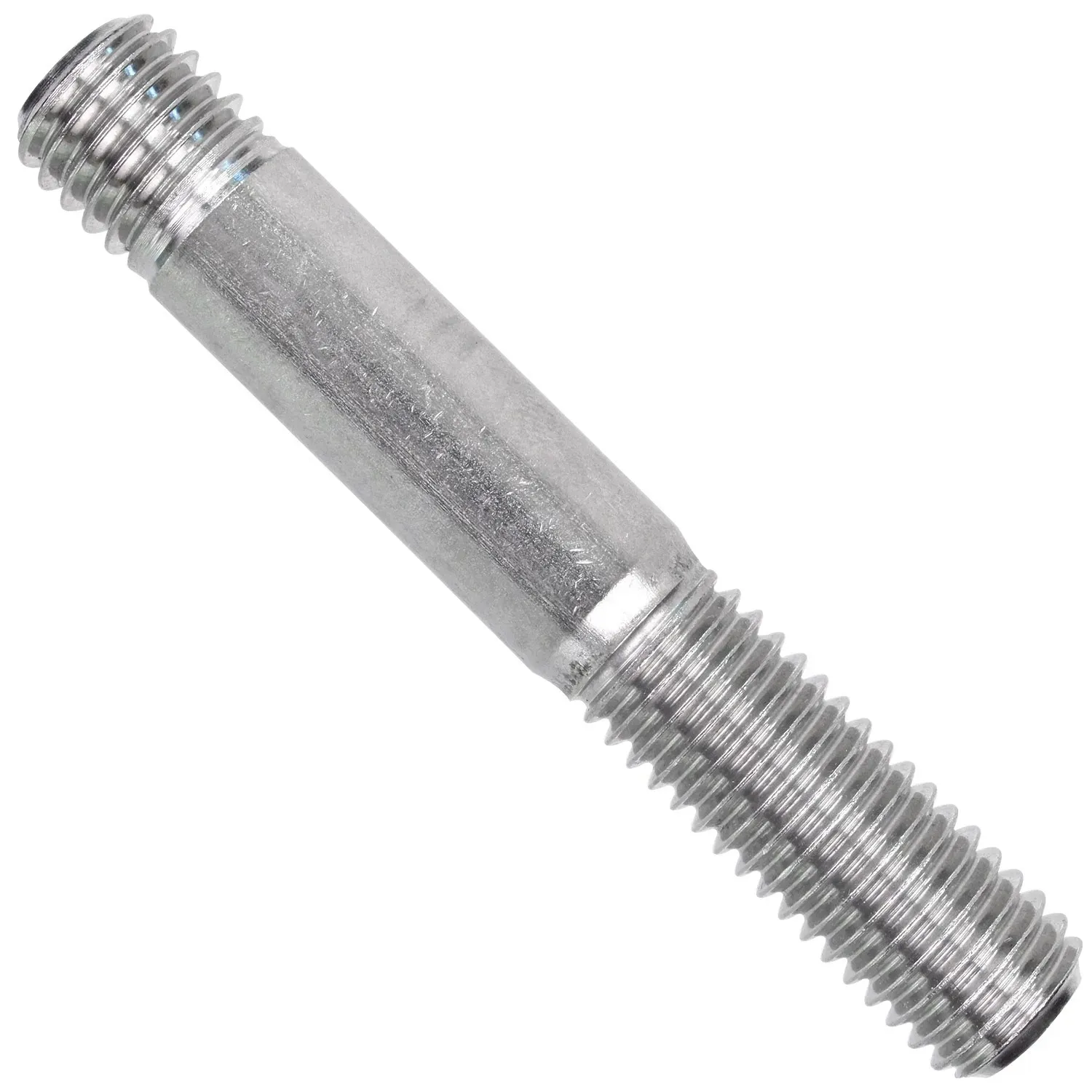

Шпилька резьбовая М10х120 DIN 938 с ввинчиваемым концом ~ 1d, нержавеющая сталь А4

Код товара: WN00255132

О товаре
Отзывы (0)

Резьбовая шпилька М10x120 DIN 938 с длиной ввинчиваемого конца ~ 1d применяется в самых различных отраслях промышленности. Изделие используют как крепежный элемент в машиностроении, станкостроении, приборостроении, строительстве. Нержавеющая сталь А4 (AISI 316) устойчива к атмосферным воздействиям, температурным колебаниям, к морской и промышленной атмосфере, кислотным, щелочным и хлористым растворам.

Размеры

Шпилька резьбовая с ввинчиваемым концом ~ 1d DIN 938 - схема

Диаметр резьбы, d	М10
Длина резьбы ввинчиваемого конца шпильки, b₁	10 мм
Размер сгона резьбы, x₁	3,8 мм
Размер сгона резьбы, x₂	1,9 мм
Длина резьбы гаечного конца шпильки, b₂ (для l ≤125 мм)	26 мм
Длина, l	120 мм

Характеристики

DIN

938
ГОСТ

22033-76
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Размер шага резьбы

Крупный (обычный)
Артикул

938 10 120 A4
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Studs, metal end ≈ 1 d
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
