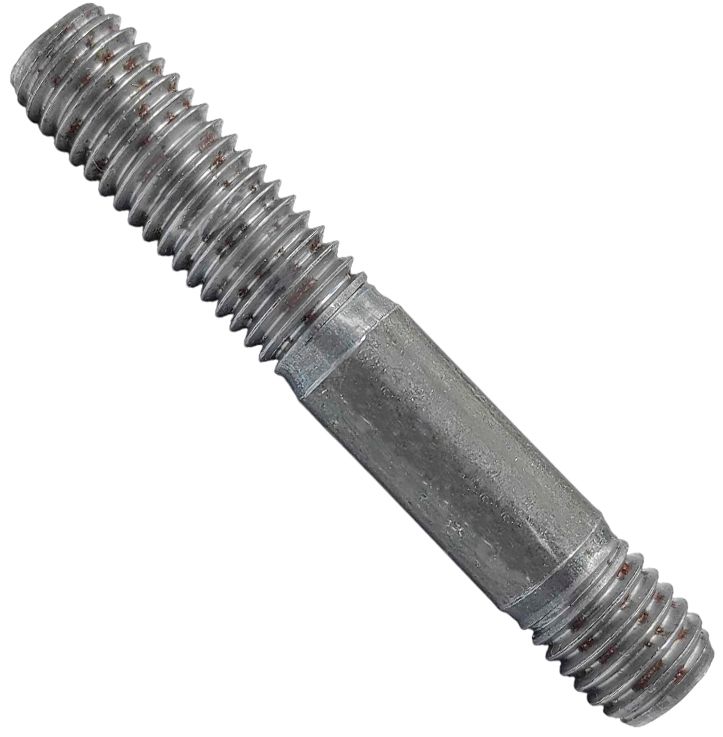

Резьбовая шпилька М24х130 DIN 939 с ввинчиваемым концом, класс прочности 10.9, сталь без покрытия применяется для создания разъемных соединений корпусных деталей. Надежно фиксируется в основании и является направляющей для установки съемных и корпусных конструкций. Полученное с ее помощью соединение обладает повышенной стойкостью к значительным статическим и динамическим нагрузкам.

Короткая резьбовая часть (ввинчиваемый конец) имеет переходную посадку Sk6 и предназначена для плотного монтажа шпильки в основную деталь. Длинная резьбовая часть имеет скользящую посадку 6g и предназначена для стягивания деталей с помощью гайки шестигранной. Номинальная длина шпильки равняется длине шпильки без короткой резьбовой части.

Размеры

Шпилька резьбовая с ввинчиваемым концом ~ 1d DIN 938 схема

Размер	24х130
Диаметр резьбы, (d)	М24
Длина резьбы ввинчиваемого конца шпильки, (b₁), мм	30
Размер сгона резьбы со стороны гаечного конца, (x₁), мм	7,5
Размер сгона резьбы со стороны ввинчиваемого конца (x₂), мм	3,8
Длина резьбы гаечного конца шпильки, (b₂) для l≤200 мм	60
Длина, мм	130

Характеристики

DIN

939
ГОСТ

22035-76
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

3
Единицы измерения

шт
Класс прочности

10.9
Артикул

939 24 130 10 бп
Материал

Сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет

Шпилька резьбовая М24х130 DIN 939 с ввинчиваемым концом, класс прочности 10.9, сталь без покрытия
