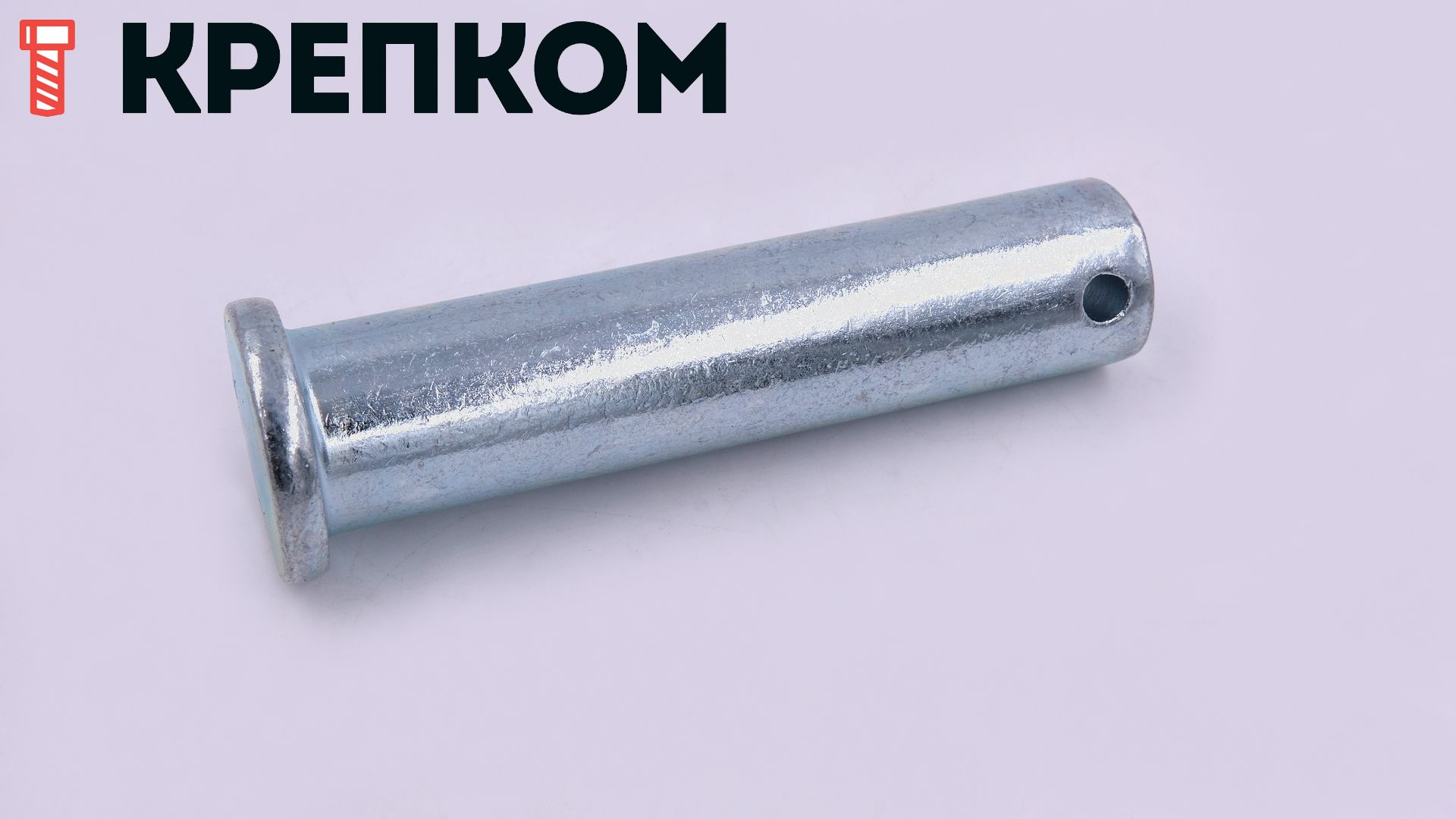

Штифт цилиндрический 10х65 DIN 1444 form B, оцинкованный

Код товара: WN00166507

О товаре
Отзывы (0)

Штифт цилиндрический 10х65 мм с плоской головкой DIN 1444 b широко используется в машиностроении и строительстве для фиксации элементов конструкций между собой. Наличие отверстия под шплинт (DIN 94) - форма B - позволяет избежать выпадения штифта под воздействием динамических нагрузок.

Размеры

Штифт цилиндрический с головкой и отверстием под шплинт DIN 1444 form B - чертёж, схема

Диаметр	10 мм
Общая длина от головки, l₂+w	65 мм
Длина до центра отверстия, l₂	60,5 мм
Диаметр головки, d₂	18 мм
⌀ шплинта, d₃	3,2 мм
Высота головки, k	4 мм
Размер, w	4,5 мм
Размер фаски, z₁ (max)	2 мм
Высота фаски, z₂	1 мм

Характеристики

DIN

1444
ГОСТ

9650-80
ISO

2341
Единицы измерения

шт
Вес (г)

46,8
Артикул

1444 10 65 оц
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Clevis pins with head, B = with pin hole, tolerance h11 for pin Ø

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
