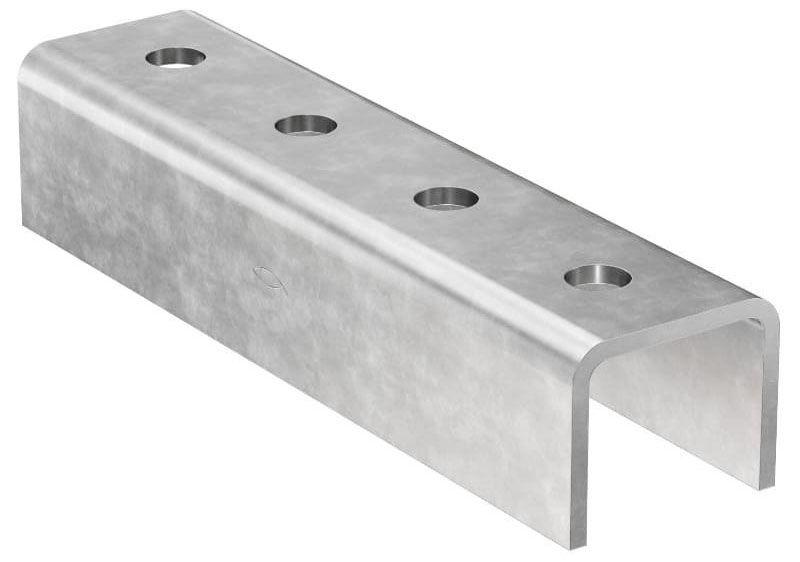

Соединитель для профиля FUS Fischer FUF 41 U M12 550178, горячеоцинкованная сталь

Соединитель Fischer FUF 41 U M12 (арт. 550178) - это U-образный элемент, который предназначен для надежного продольного соединения C-образных монтажных профилей системы FUS. Основная его функция - удлинение (надставка) профильных модулей при их недостаточной длине, а также усиление стыков в несущих каркасах, рамах и опорных конструкциях для прокладки инженерных коммуникаций. Изготовлен из стали S235JR (Q235B) методом штамповки и гибки. Имеет П-образную форму, повторяющую внешний контур профиля FUS, что обеспечивает плотную посадку и соосность соединяемых шин. Покрытие выполнено методом горячего цинкования (HDG) с толщиной слоя не менее 45 мкм по стандарту DIN EN ISO 1461, что гарантирует стойкость к коррозии во влажных средах и при наружном монтаже. Монтаж выполняется с помощью болтов и канальных гаек Fischer FCN Clix P.

Особенности конструкции

• П-образная форма скобы плотно охватывает профиль, исключая осевые смещения и перекосы сопрягаемых шин, что обеспечивает соосность наращиваемой линии и жесткость стыка.
• Толщина стали 6 мм минимизирует деформации и прогибы в месте соединения профилей при воздействии высоких статических нагрузок, сохраняя несущую способность конструкции на протяжении всего срока службы.
• Имеет отверстия диаметром 14 мм, рассчитанные на использование стандартных болтов М12 и канальных гаек FCN Clix P, что позволяет выполнять быстрый и надежный монтаж без дополнительной обработки деталей.
• Несколько отверстий для крепления (у данной модели - 4 отверстия) служат для надежной фиксации в нескольких точках, предотвращают смещение профилей под нагрузкой.

Монтаж

• Приложите две монтажные шины FUS торцами друг к другу встык.
• Наложите продольный соединитель FUF U на место стыка так, чтобы он плотно охватил обе шины, а стык находился ровно по центру соединителя.
• Зафиксируйте положение соединителя с помощью болтов SKS, канальных гаек FCN Clix или элементов быстрого монтажа.
• Произведите последовательную затяжку всех четырех резьбовых соединений с рекомендуемым моментом для обеспечения жесткости и соосности узла.

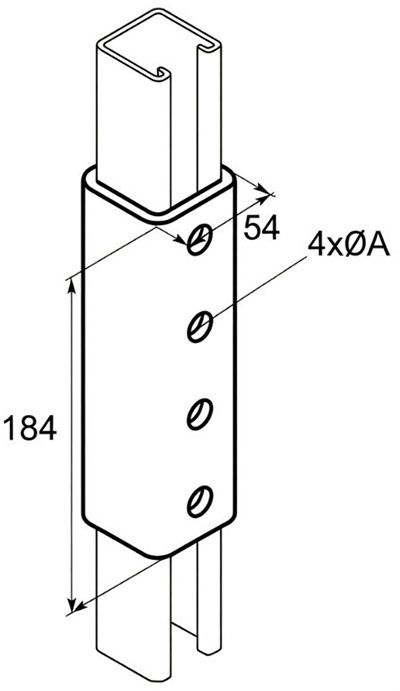

Размеры

Характеристики

• Бренд
  Fischer
• Тип соединителя
  Продольный
• Единицы измерения
  шт
• Совместимость с профилем
  41х21
• Артикул
  550178
• Материал
  Горячий цинк (HDG)
