Соединитель продольный Fischer PUCC 540567, горячий цинк

Продольный соединитель Fischer PUCC (арт. 540567) - это крепежный элемент для линейного соединения монтажных шин системы FUS. Он применяется в системах подвески и опоры инженерных коммуникаций, где требуется последовательное соединение профилей в линию: для прокладки длинных участков трубопроводов, вентиляции, электрокабельных трасс и конструкций в машиностроительных и гражданских проектах. Может использоваться как в горизонтальном, так и в вертикальном положении, обеспечивая надежную геометрическую фиксацию без перекосов. Выполнен из стали S235 JR с горячецинкованным покрытием согласно DIN EN ISO 1461, что гарантирует стойкость к коррозии при эксплуатации в условиях высокой влажности, переменных температур и промышленной атмосферы.

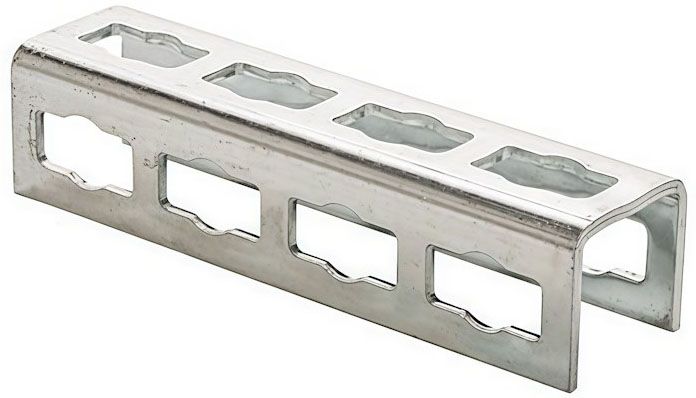

Представляет собой удлиненную U-образную скобу с прямыми стенками, размеры которой соответствуют сечению профиля FUS 41. На всех сторонах скобы выполнена фигурная перфорация (всего 12 отверстий). Монтируется с помощью соединительных гаек типа FSM Clix или FHS Clix. Не требует подрезки или предварительной доработки профилей.

Монтаж

• Состыкуйте два отрезка монтажной шины FUS вплотную друг к другу.
• Наложите соединитель PUCC на место стыка так, чтобы он охватывал оба профиля.
• Вставьте элементы быстрого монтажа PCN или болты с канальными гайками в четыре отверстия.
• Произведите равномерную затяжку всех крепежных элементов с рекомендуемым моментом (для PCN - 40 Нм) для обеспечения неподвижности соединения.

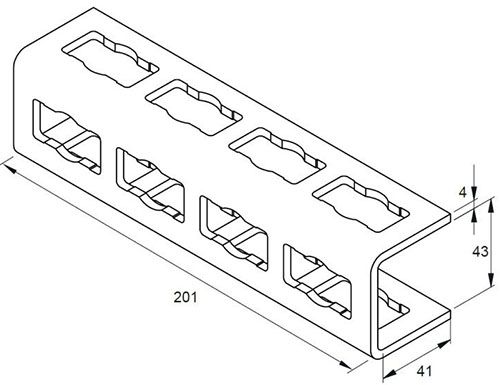

Размеры

Характеристики

• Бренд
  Fischer
• Тип соединителя
  Продольный
• Единицы измерения
  шт
• Совместимость с профилем
  41х41
• Артикул
  540567
• Материал
  Горячий цинк (HDG)
