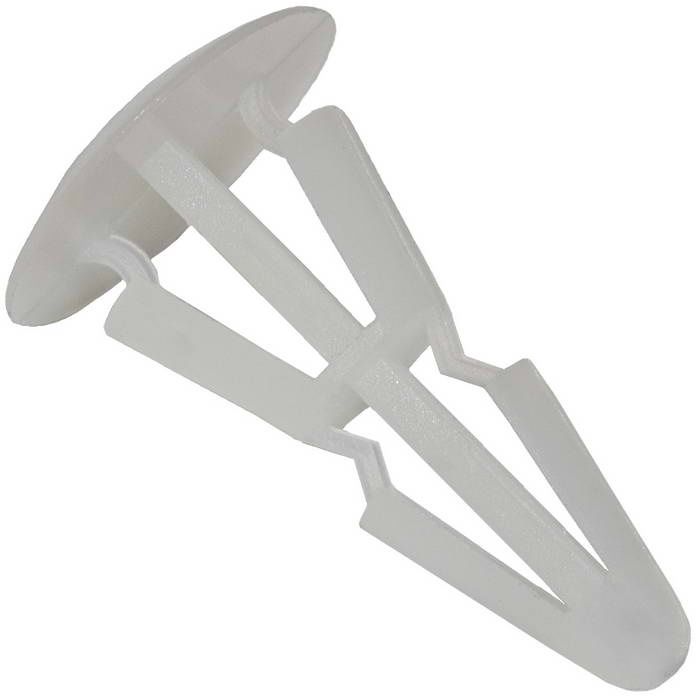

Стойка для печатных плат 2 уровня фиксации RCD, нейлон

Стойка с двумя уровнями фиксации  - это специализированный крепежный элемент, который предназначен для быстрого и надежного монтажа печатных плат на панель (шасси) без использования винтов и гаек. Изготовлена из термостойкого конструкционного полиамида PA66 (нейлон-66) белого цвета, что обеспечивает полную электрическую изоляцию между платой и корпусом устройства.

Конструкция стойки предусматривает два уровня фиксации: первый уровень надежно закрепляет стойку в монтажном отверстии панели (шасси), второй уровень фиксирует саму печатную плату. Такое решение позволяет собирать платы с гарантированным зазором относительно шасси без применения дополнительных крепежных элементов, что значительно ускоряет процесс монтажа и снижает трудоемкость сборки.

Типовые сценарии установки

• Крепление платы к шасси – стойка вставляется в отверстие панели (⌀ 5,5 мм) и фиксируется на первом уровне, затем плата с отверстием ⌀ 4 мм насаживается на верхнюю часть стойки до защелкивания второго уровня.
• Монтаж нескольких плат – при необходимости можно использовать комбинацию стоек разной высоты для создания многоуровневых конструкций.
• Замена винтовых стоек – в случаях, когда требуется ускорить сборку и снизить количество комплектующих.

Особенности

• Установка выполняется простым нажатием (защелкиванием), не требует специального инструмента, гаечных ключей или винтов.
• Два уровня фиксации - стойка одновременно удерживается в панели и надежно фиксирует плату, исключая люфт и вибрационное ослабление соединения.
• Полная электрическая изоляция - нейлон не проводит ток, что исключает короткие замыкания и паразитные связи между платой и заземленным шасси.
• Широкий температурный диапазон от -20°C до +120°C позволяет использовать стойку в устройствах с повышенным тепловыделением (блоки питания, усилители, драйверы) и в условиях перепадов температур.
• Высокая огнестойкость - класс UL94 V-2 гарантирует безопасность при перегреве или возникновении короткого замыкания.

Выбирайте данную стойку, если:

• Требуется быстрый и технологичный монтаж без использования винтов и гаек.Важна электрическая изоляция между платой и шасси.
• Устройство эксплуатируется в условиях вибрации – защелкивающаяся фиксация надежнее резьбового соединения в таких условиях.
• Необходим точный и гарантированный зазор между платой и панелью.
• Конструкция требует термостойкого крепежа (до +120°C).
• Важна огнебезопасность (класс UL94 V-2).

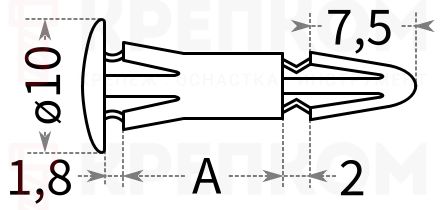

Размеры

Артикул	Высота установки платы относительно панели (шасси) А, мм	Диаметр шляпки стойки, мм	Глубина, мм
RCD-5	5	10	16,3
RCD-8	8	10	19,3
RCD-12	12	10	23,3
RCD-19	19	10	30,3

Характеристики

• Единицы измерения
  шт
• Материал
  Нейлон
