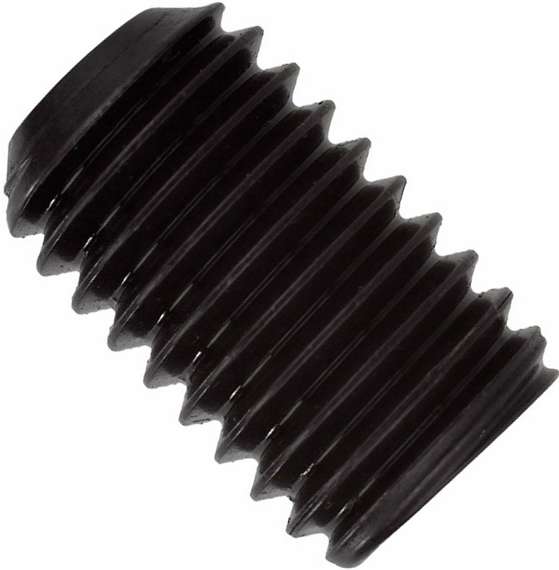

Винт дюймовый установочный HEX с засверленным концом DIN 916 (ISO 4029) UNC, сталь 45H

Винт установочный высокопрочный с засверленным концом DIN 916 (ISO 4029) имеет дюймовую резьбу UNC и применяется для крепкой взаимной фиксации элементов между собой, предотвращения их смещения относительно друг друга. Используется в станкостроительной и машиностроительной отрасли для стопорения деталей в узлах, насаженных на вал шестерен, подшипников, колец и втулок, подверженных вибрации и динамическим нагрузкам.

Конструктивно он представляет собой метрическую резьбовую шпильку с шестигранным углублением-гнездом под имбусовый ключ на одном конце и с засверленным коническим углублением на другом. Внутренний шестигранник обладает большой устойчивостью к срыву и позволяет использовать электроинструмент, чтобы ускорить работу и достичь высокого крутящего момента. Конец в виде внутреннего (вогнутого) конуса вдавливается в металл основания и тем самым крепко фиксируется на дне глухого отверстия.

Материал

Установочный винт производится из конструкционной стали 45Н, термически закаленной для улучшения поверхностной твердости и износостойкости. Это крепеж повышенной прочности, выдерживающий высокие нагрузки и моменты затяжки. Он гарантирует долговечность высоконагруженного соединения, устойчивость на срыв резьбы и позволяет использовать крепеж повторно. Химическое оксидное покрытие обеспечивает защиту от коррозии.

Установка

Винт с внутренним шестигранником (HEX, Hexagon) устанавливается в резьбовое отверстие, вкручивается до соприкосновения с внутренним объектом, после чего оказывает на него давление, создавая усилие зажима. Отсутствие головки позволяет погрузить его полностью в тело детали. Крепеж выдерживает высокую силовую затяжку Г-образным ключом или шуруповёртом / отвёрткой с соответствующей битой, в результате чего и обеспечивается надежная фиксация соединяемых деталей.

Дюймовая резьба UNC

UNC - американская резьба с крупным шагом. Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков она также бывает крупная (основная) UNC, мелкая UNF, супермелкая UNEF и UNS.

Маркировка

Первое число обозначает диаметр резьбы: либо в долях дюйма (например, 1/4") либо (для диаметров менее 1/4") в виде целого числа от 0 до 12 (например, #4). Вторая цифра после диаметра показывает шаг резьбы (TPI) и выражается в количестве витков резьбы на дюйм длины. Чем больше число, тем меньше шаг. В метрической системе под шагом подразумевается расстояние между соседними нитями (P). Чтобы перевести дюймовый шаг TPI в шаг метрической системы P, можно воспользоваться формулой P = 1"/ TPI = 25,4 мм / TPI. Эти два значения обратно пропорциональны: чем больше витков на дюйм, тем меньше расстояние между нитями. Длина изделия указывается после знака "х".

Аналоги DIN 916

• ISO 4029
• ГОСТ 28964-91

Размеры

* - глубина шлица t зависит от длины винта, уточняйте при заказе

Характеристики

• Тип винта
  Установочный
• DIN
  916
• ГОСТ
  28964-91
• ISO
  4029
• Единицы измерения
  шт
• Шлиц
  Шестигранник (HEX)
• Тип дюймовой резьбы
  UNC
• Размер шага резьбы
  Крупный (обычный)
• Угол конуса головки, град
  120
• Класс прочности
  12.9
• Материал
  Сталь 45
• Название на упаковке (ориг. название)
  Hexagon socket set screws with cup point

• Установочные
• DIN 916
• Винты под шестигранник
• Дюймовые
• Установочные с внутренним шестигранником
