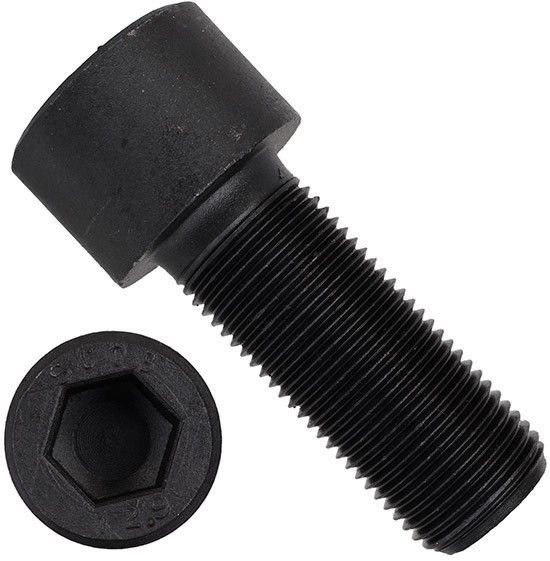

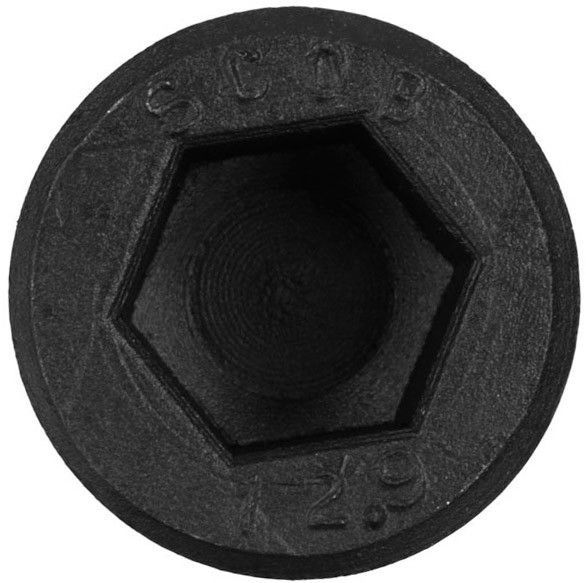

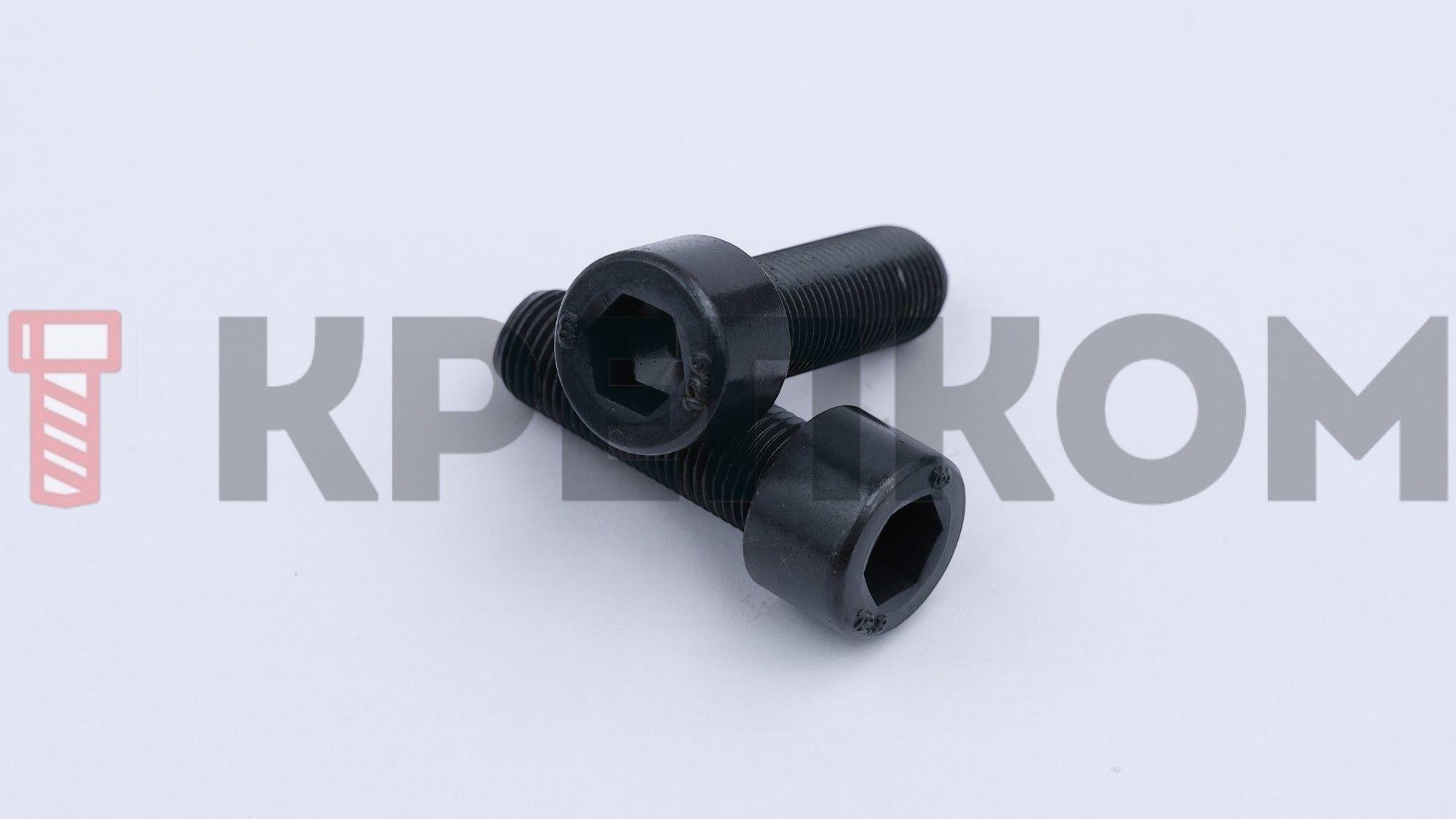

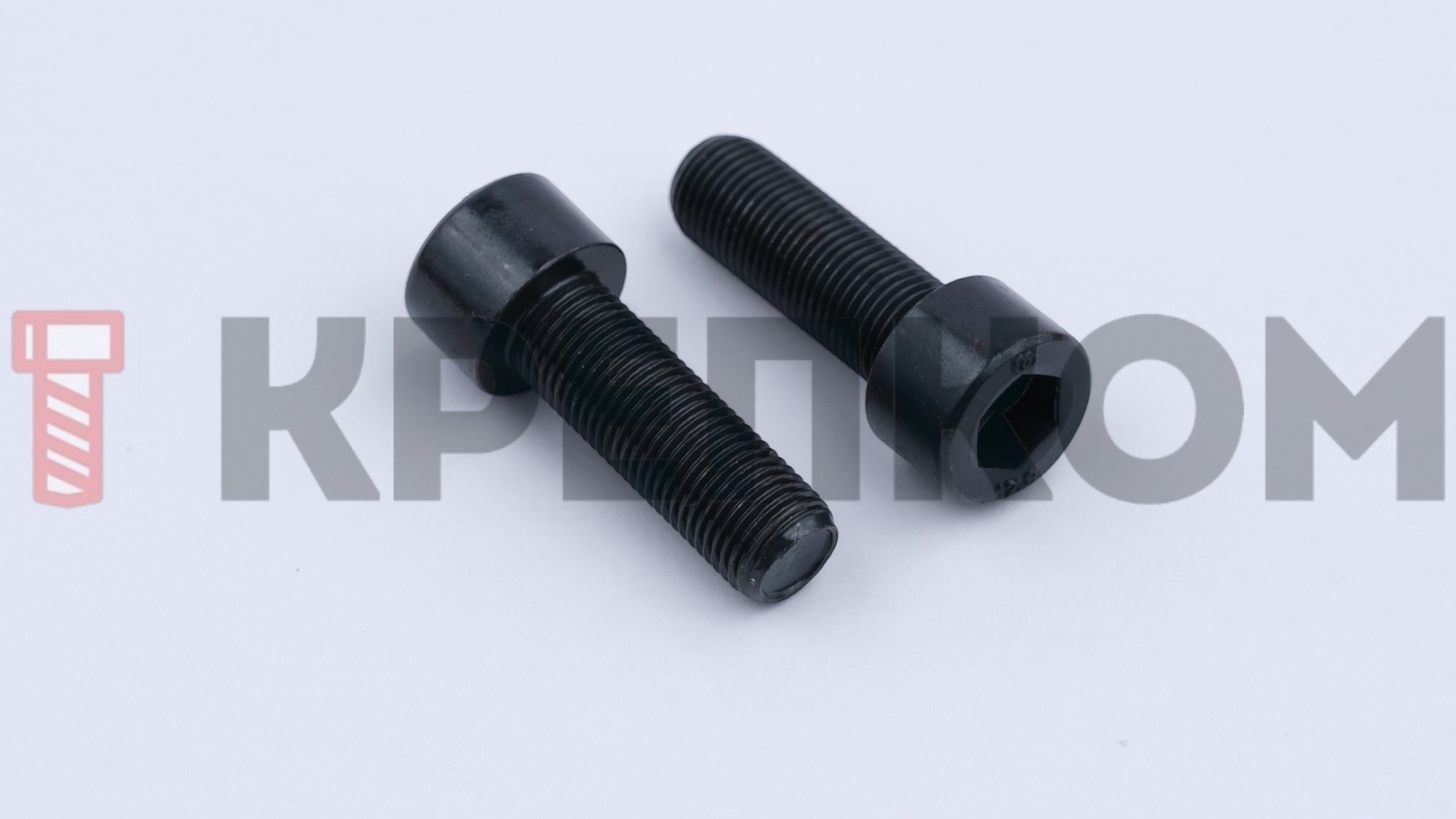

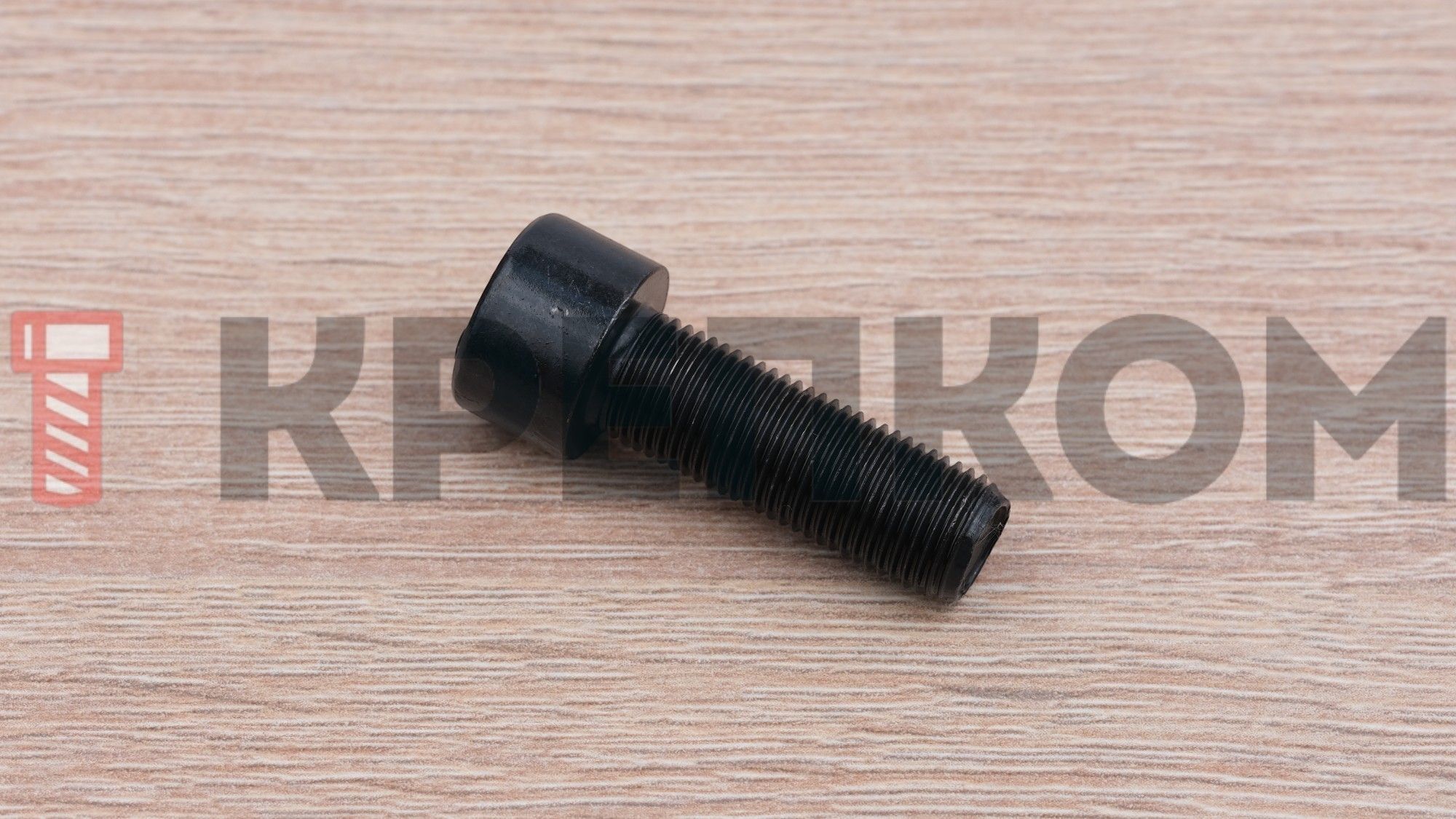

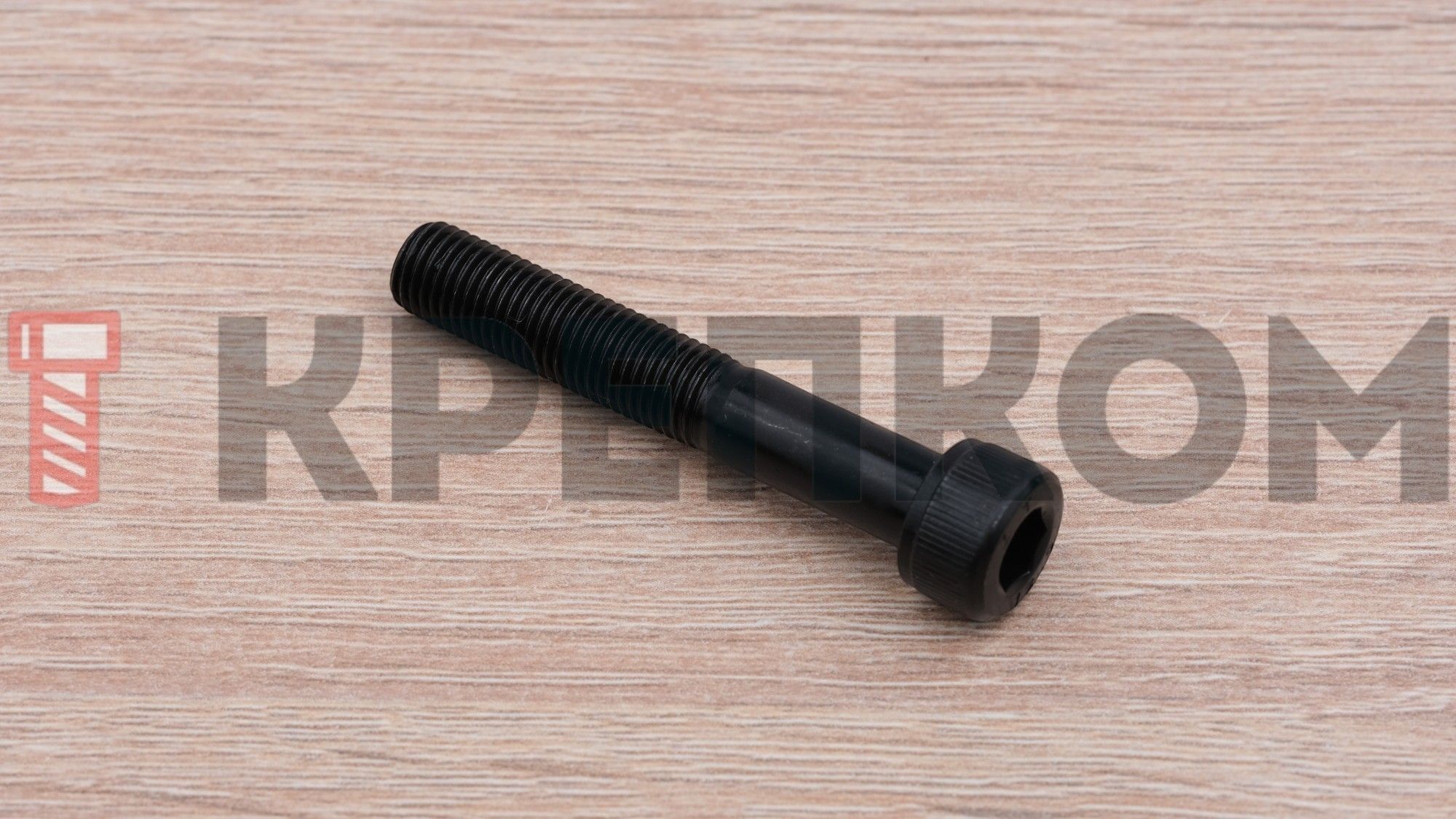

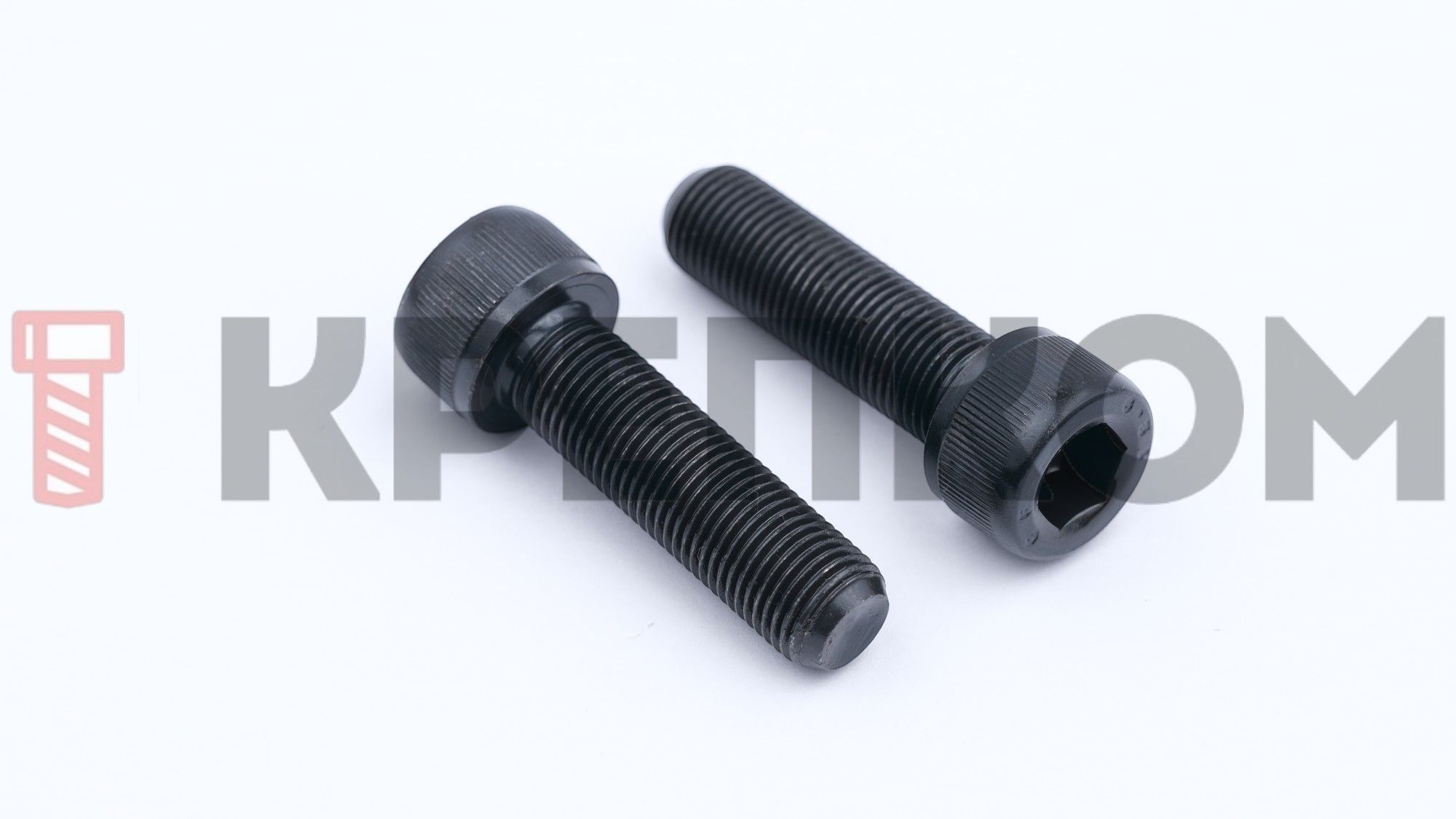

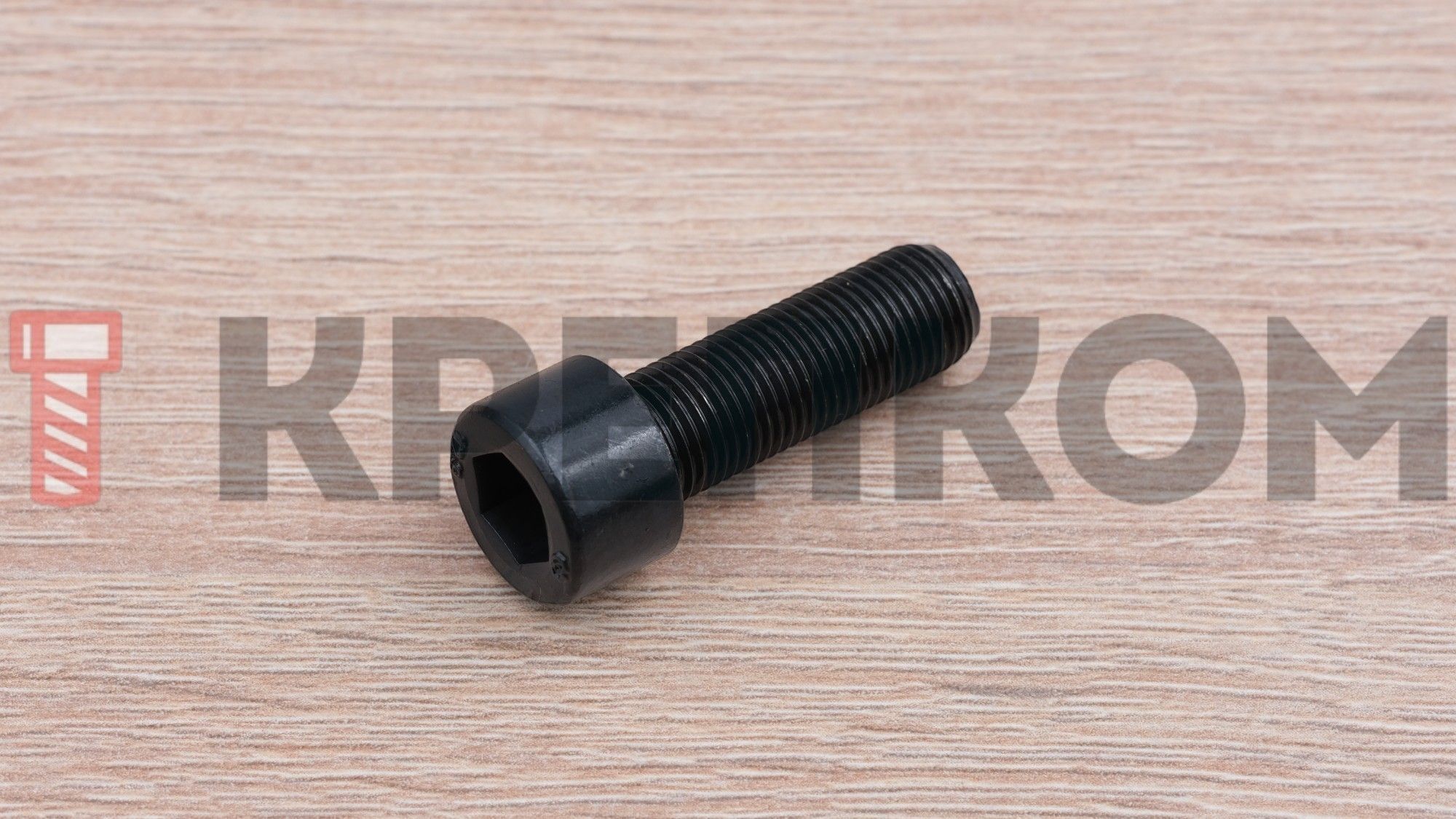

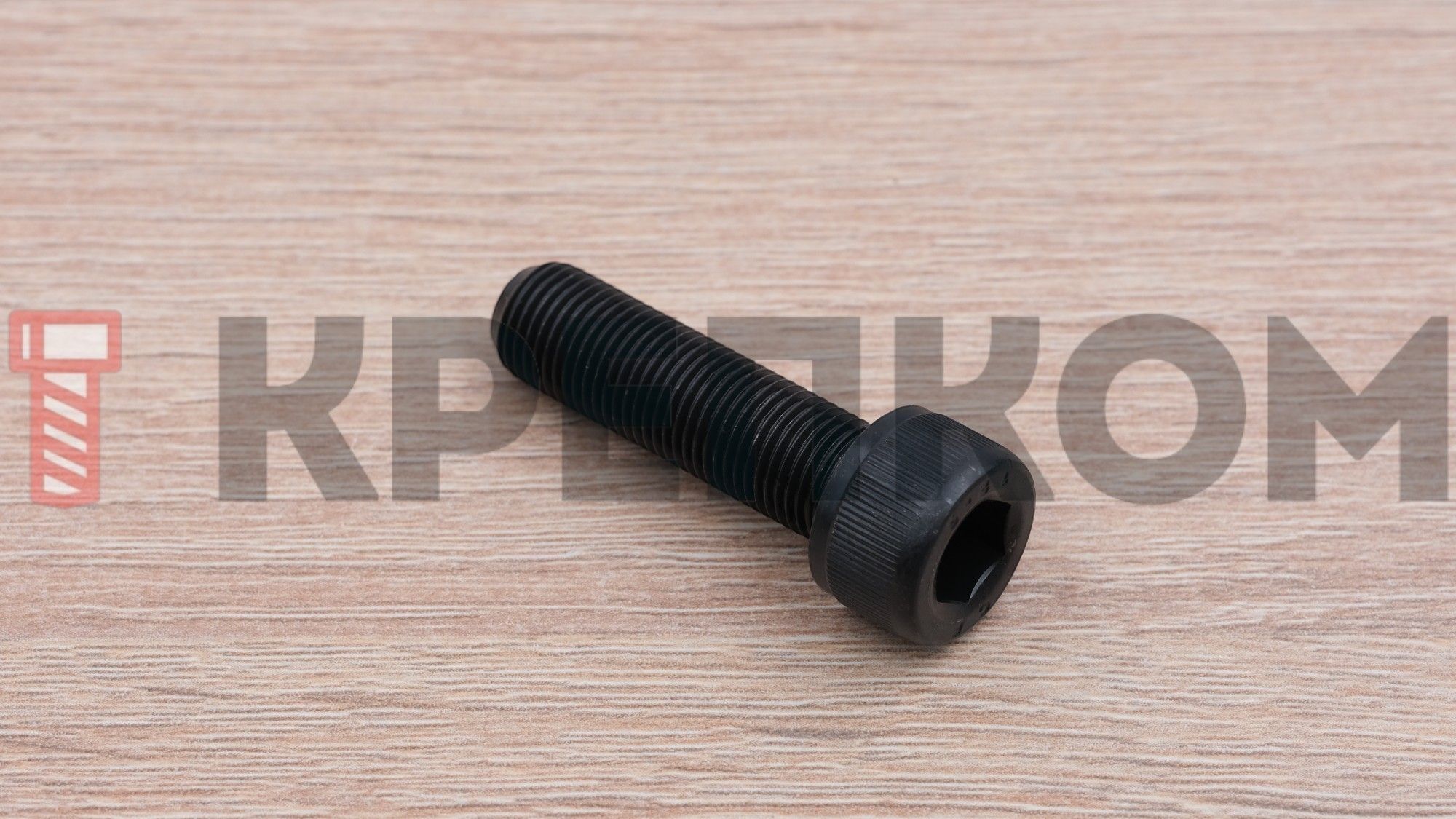

Винт с мелкой резьбой, цилиндрической головкой и внутренним шестигранником DIN 912 EU, класс прочности 12.9, оксидированный
Внешний вид товара может отличаться от представленного на изображении
- Применяется для работы в условиях экстремальных и циклических нагрузок, где возможны ударные воздействия, сильная вибрация и высокое напряжение растяжения.
- Европейское качество EU
- Мелкая резьба по ISO 12474 — на 20–30 % выше сопротивление вибрационному ослаблению по сравнению с крупной резьбой (ISO 4762).
- Класс прочности 12.9 — один из самых высоких для винтов с внутренним шестигранником; на 25–30 % прочнее, чем 10.9.
- Цилиндрическая головка под заподлицо — эстетичное и безопасное крепление без выступающих элементов.
- Оксидирование — не утолщает резьбу (в отличие от цинкования), совместимо с высокотемпературными и противозадирными смазками.
- Внутренний шестигранник (инбус) — не «слизывается» при перегрузке, удобен в труднодоступных зонах и при использовании динамометрических ключей.
- Соответствие DIN 912 / ISO 12474 — гарантирует точность резьбы, геометрии и совместимость с ответными деталями и инструментом.
- Идеально подходит для прецизионных сборочных работ с жесткими допусками и высокими требованиями к прочности и виброустойчивости соединения.
18
100
1,5
руб.
18
110
1,5
руб.
18
120
1,5
руб.
18
140
1,5
руб.
18
40
1,5
руб.
18
45
1,5
руб.
18
50
1,5
руб.
18
55
1,5
руб.
18
60
1,5
руб.
18
65
1,5
руб.
18
70
1,5
руб.
18
80
1,5
руб.
18
90
1,5
руб.
Высокопрочный винт (болт) оксидированный с цилиндрической головкой и полной мелкой резьбой DIN 912 EU (европейское качество) класса прочности 12.9 применяется в автомобилестроении, станкостроении, производстве приборов, двигателей, оборудования, дорожной, сельскохозяйственной и грузоподъемной техники. Ключевой особенностью данной модификации является мелкая резьба (Fine Thread), которая соответствует стандарту ISO 12474. Мелкий шаг резьбы обеспечивает большую площадь контакта витков, что критически важно для предотвращения самоотвинчивания под воздействием вибрации и для работы в тонкостенных деталях или твердых материалах. Полная резьба по всей длине стержня позволяет использовать винт в соединениях любой толщины без ограничения зоны контакта.
Болт способен выдерживать повышенные нагрузки на растяжение и срез, поэтому используется для создания ответственных и тяжело нагруженных соединений. Частый шаг резьбы повышает стойкость соединения к отвинчиванию, что особенно важно в механических узлах, работающих в условиях вибрации. Оксидирование (чёрное) создаёт тонкую антикоррозионную плёнку, устойчивую к кратковременному контакту с влагой и повышающую адгезию смазок. Головка утапливается заподлицо, а внутренний шестигранник позволяет передавать высокий крутящий момент без проскальзывания. Рабочая температура: от –40 °C до +300 °C.
Ключевые характеристики
- Болт под шестигранник 12.9 изготовлен из высококачественной легированной стали, дополнительно упрочнен закалкой и отпуском. Такая технология снижает хрупкость изделия, усиливает твердость, повышает усталостную прочность и ударную вязкость. Предел прочности на растяжение: 1200 МПа (≈122 кгс/мм²). Предел текучести: 1080 МПа (≈110 кгс/мм²). Твердость: 39-44 HRC.
- Каленые болты класса прочности 12.9 не нуждается в антикоррозийном металлическом покрытии, так как в состав стали входит хром и другие компоненты, обеспечивающие высокую сопротивляемость коррозии. В качестве дополнительной защиты служит оксидная пленка на поверхности, она же придает им глубокий черный цвет.
Преимущества мелкой резьбы
- Лучшая устойчивость к самоотвинчиванию (вибростойкость). Меньший угол подъёма резьбы создаёт большее механическое сопротивление обратному ходу под действием вибрации.
- Более точная регулировка и фиксация. Меньший шаг позволяет осуществлять юстировку с большей точностью, что критически важно в точной механике и измерительных приборах.
Установка
Винт (болт) 12.9 с внутренним шестигранником под имбусовый ключ предусматривает скрытую установку в теле детали. Вкручивается в резьбовые отверстия с посадочным местом под цилиндрическую головку. Свинчивание деталей может выполняться как с использованием гайки, так и без нее. Глубокое точное гнездо под шестигранник обеспечивает максимальное зацепление ключа и дает возможность приложить максимально допустимый для данного крепежа момент затяжки без повреждения граней шлица.
Аналоги DIN 912 с мелким шагом резьбы:
- ISO 12474 (М8х1 - М36х3; 12 - 200 мм)
- ISO 21269 (М8х1 - М64х4; 12 - 300 мм)
Сферы применения
- Машиностроение и станкостроение — крепление силовых и прецизионных узлов, редукторов, подшипниковых опор.
- Автомобильная и авиационная промышленность — двигатели, коробки передач, подвеска, узлы с высокими динамическими и вибрационными нагрузками.
- Энергетика и нефтегазовая отрасль — фланцевые соединения, крепление оборудования под давлением и при высоких температурах.
- Робототехника и автоматика — ответственные соединения, где требуется точность, надёжность и стопорение без самопроизвольного откручивания.
- Приборостроение и оптика — юстировка, сборка узлов с допусками по осевому смещению.
Размеры
| Диаметр резьбы, d | М18 |
| Диаметр цилиндрической головки, dk | 27 мм |
| Высота головки винта, k | 18 мм |
| Размер внутреннего шестигранника винта под ключ, s | 14 мм |
| Длина резьбовой части винта, b (min)* | 48 мм |
| Шаг резьбы | 1,5 мм |
* - значения длины резьбы актуальны только для длинных винтов, у которых общая длина l превышает длину резьбы b
Характеристики
-
DIN912
-
ISO12474
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыМелкий
-
Класс прочности12.9
-
МатериалОксидированное
-
