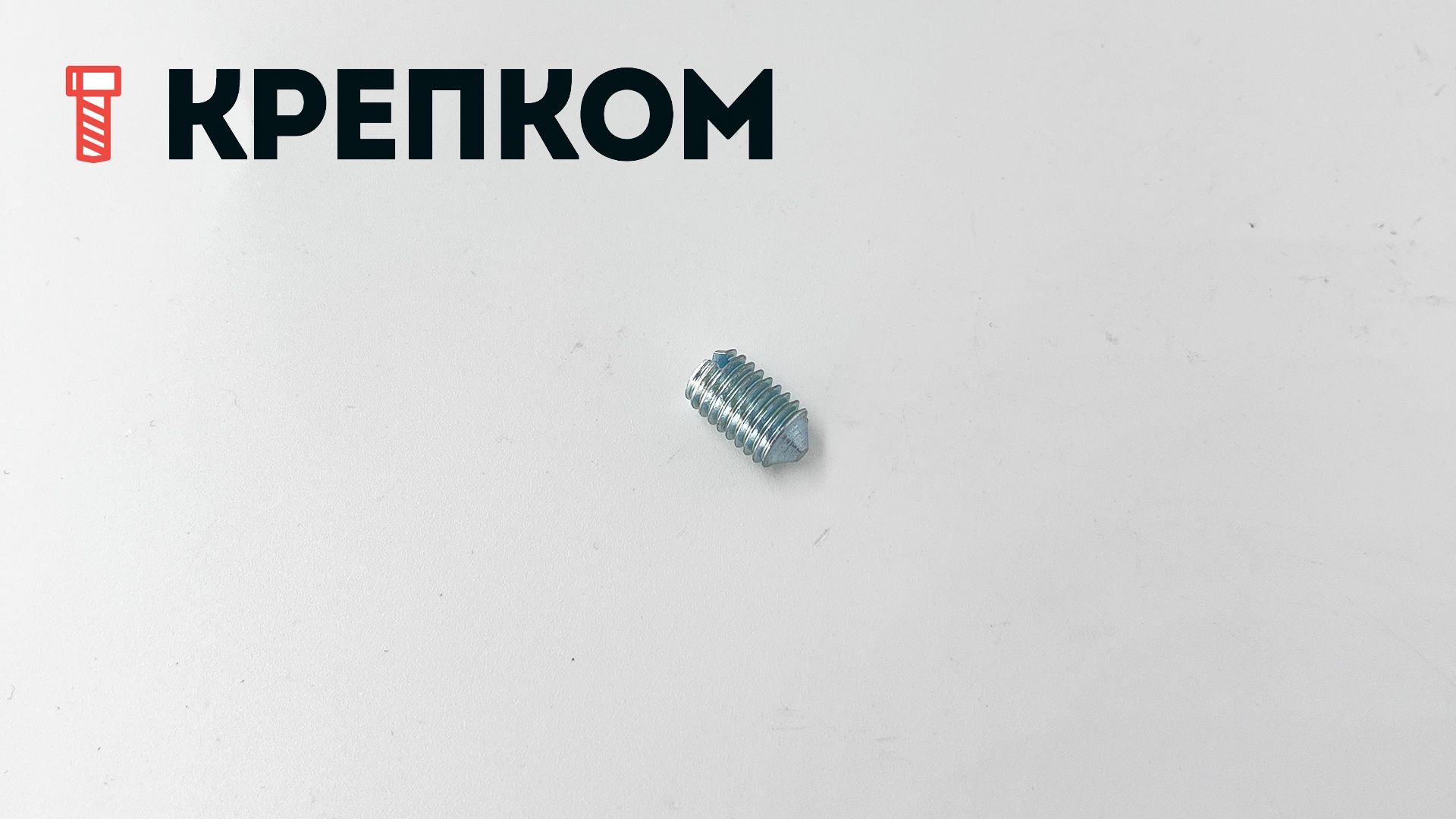

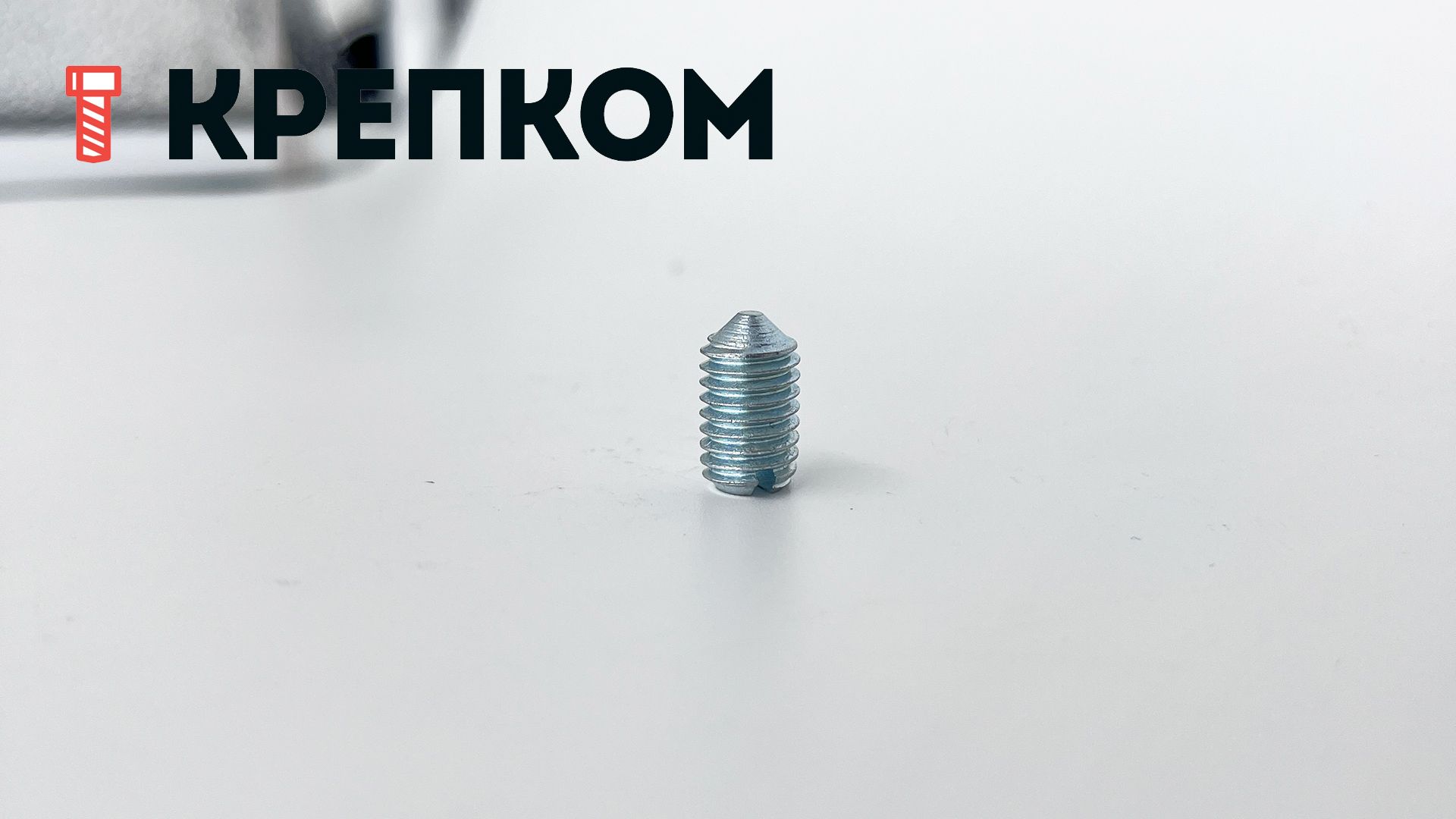

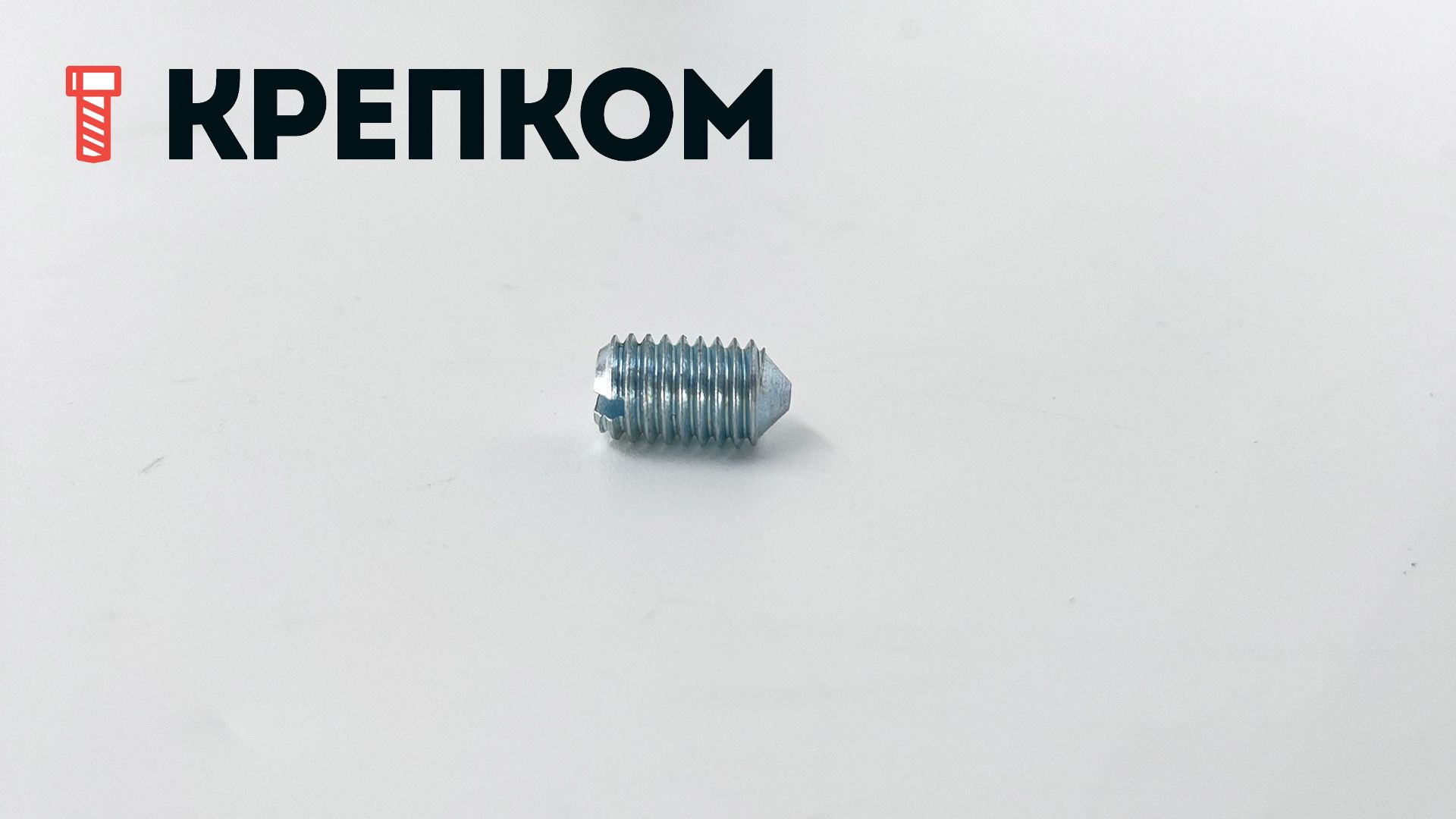

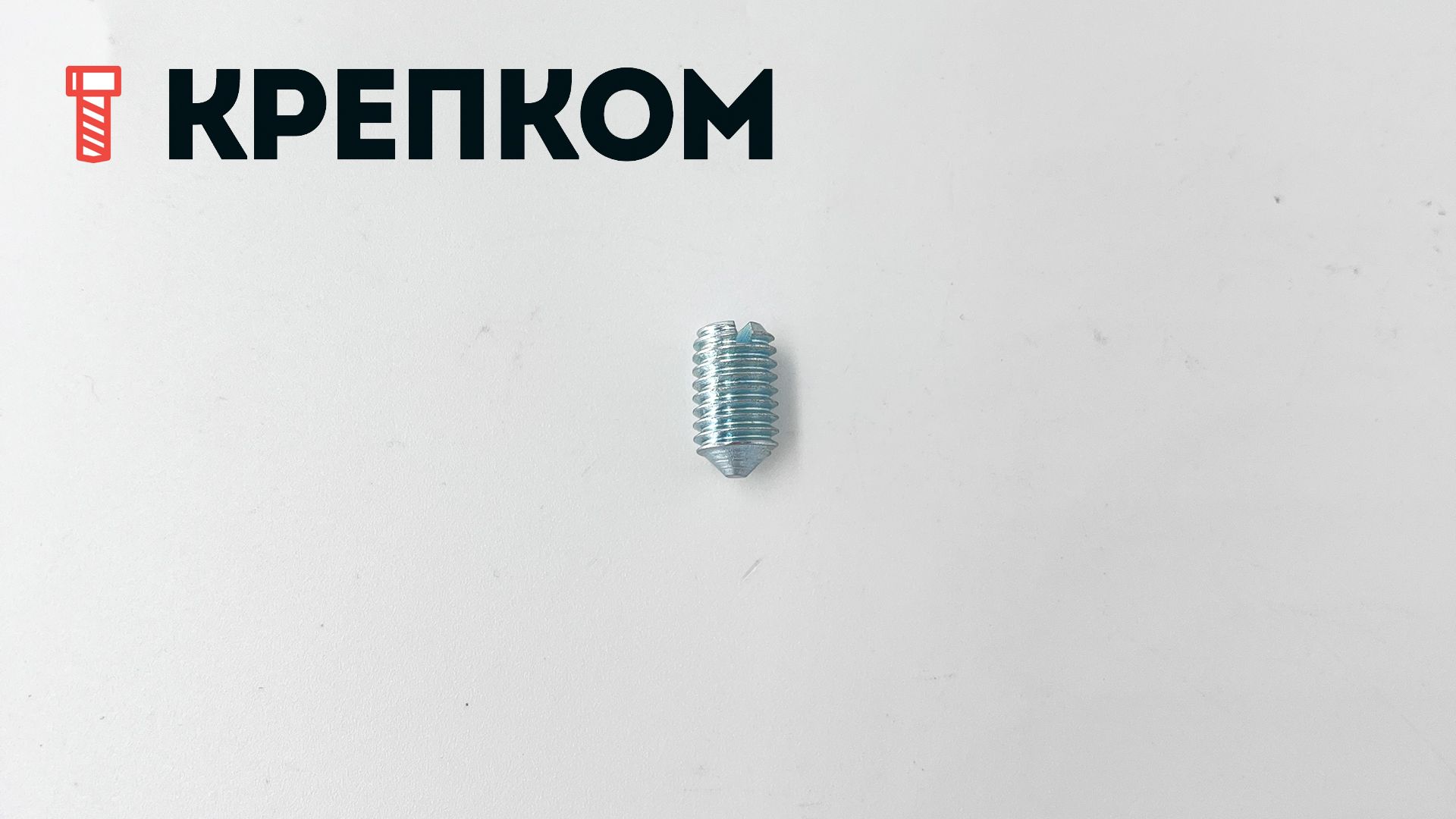

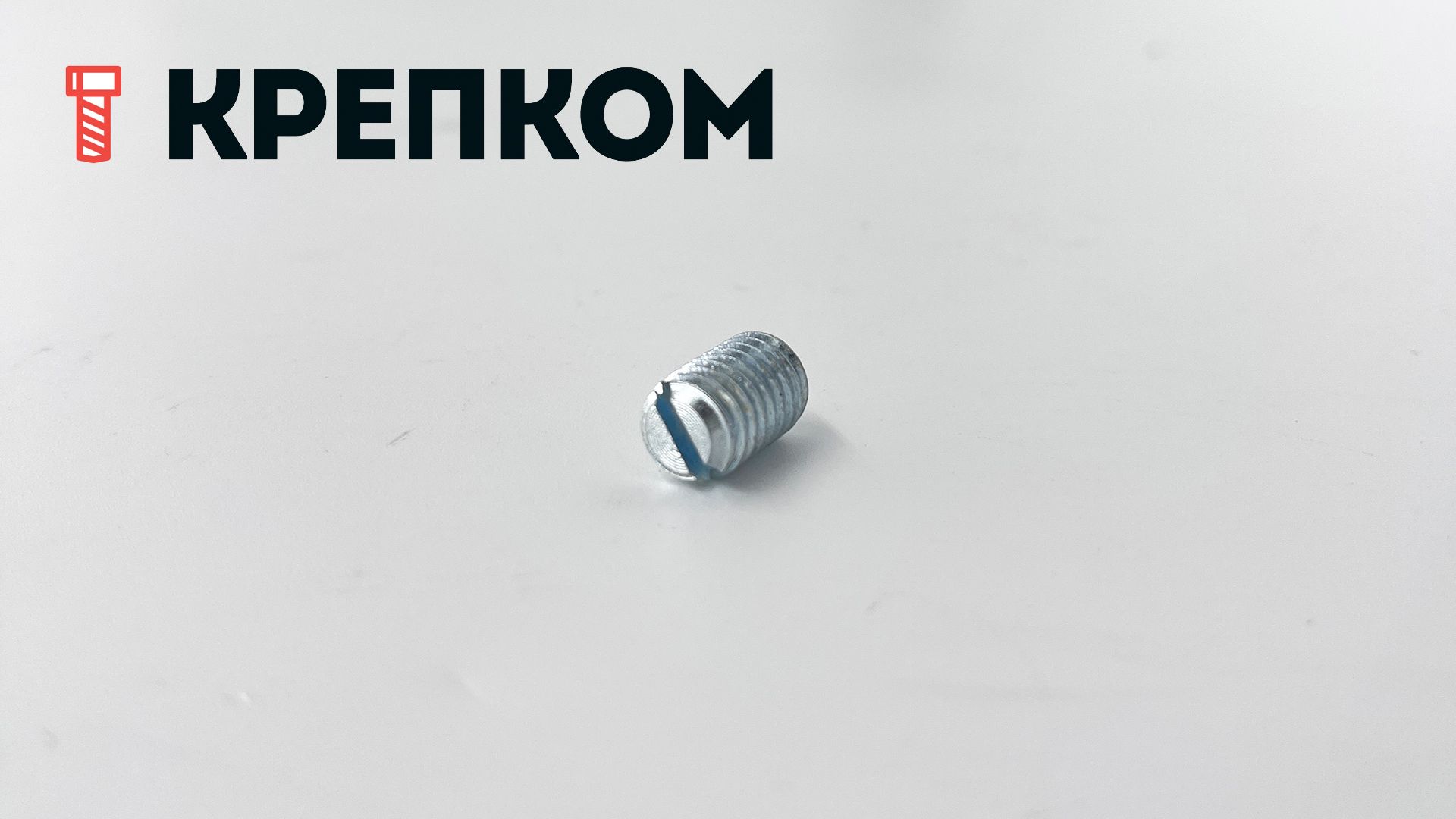

Винт установочный с коническим концом DIN 553 (ISO 7434), оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
- Конический конец по DIN 553 / ISO 7434 — обеспечивает точную и надёжную фиксацию на гладких поверхностях без повреждения вала (в отличие от плоских или цилиндрических винтов).
- Высокая точность резьбы и геометрии — гарантирует плавное вкручивание и стабильное усилие прижима.
- Оцинкованное покрытие — устойчивость к коррозии в помещениях и на улице при неагрессивных условиях; легко сочетается с большинством смазок и герметиков.
- Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
- Совместимость со стандартными инструментами — прямой шлиц.
- Долговечность и ремонтопригодность — не «прикипает» к резьбе, легко выкручивается при обслуживании.
- Номинальный размер: от М1 до М20.
- Длина: от 2 до 80 мм.
2
3
0,4
руб.
2
8
0,4
руб.
5
6
0,8
руб.
5
20
0,8
руб.
5
25
0,8
руб.
6
8
1
руб.
6
20
1
руб.
6
20
1
руб.
8
14
1,25
руб.
8
20
1,25
руб.
8
35
1,25
руб.
10
30
1,5
руб.
12
16
1,75
руб.
12
30
1,75
руб.
12
35
1,75
руб.
12
45
1,75
руб.
12
50
1,75
руб.
Установочный винт DIN 553 оцинкованный конструктивно представляет собой полнорезьбовую шпильку с упорным заострённым коническим концом на одном торце и прямым шлицом на другом. Используются для скрепления элементов конструкции с устойчивым взаимным расположением их друг относительно друга. Отсутствие головки позволяет полностью погрузить крепежный элемент в установочное отверстие. Острый конус при затягивании вдавливается в поверхность вала, оси или шпонки, создавая надёжное сцепление без проворачивания. Подходит для работы в паре с резьбовыми отверстиями класса 7H/8H и применяется с отверткой с прямым шлицем SL. Цинковое покрытие (обычно жёлтое или белое) обеспечивает защиту от коррозии в условиях умеренной влажности и продлевает срок службы крепежа.
Широко используются в сфере машиностроения и приборостроения для фиксации шестеренок, подшипников, колец и втулок на валах.
Материал
Крепеж из стали 14Н успешно используется в контакте с влагой и другими слабоагрессивными средами. Способен выдерживать постоянное термическое воздействие до +300°С и не боится воздействия температуры до -50°С. Однородное и устойчивое к истиранию цинковое покрытие надежно и в течение долгого срока эксплуатации защищает сталь от коррозии.
Монтаж
Монтируется в отверстие с резьбой первой из сопрягаемых деталей. При этом усеченный конус сильно прижимается к нижней детали (валу), либо входит в заранее подготовленное коническое углубление. При больших сдвигающих усилиях конус сажают в углубление, конусность которого на 1° меньше, что обеспечивает более плотную посадку и защиту от самоотвинчивания.
Обозначение класса прочности состоит из минимального значения твердости по Виккерсу, деленного на 10, и буквы Н – условного обозначения твердости.
Аналоги DIN 553
- ГОСТ 1476-93
- ISO 7434
Сферы применения
- Машиностроение и станкостроение — фиксация шкивов, муфт, шестерён, подшипников на валах.
- Приборостроение и электроника — регулировка и стопорение подвижных элементов в корпусах.
- Мебельное производство — юстировка фурнитуры, регулируемых ножек, скрытых креплений.
- Сельхоз- и строительная техника — настройка механизмов в условиях повышенной влажности и запылённости.
- Бытовое и коммерческое оборудование — сборка стеллажей, торгового оборудования, регулировка дверей и ящиков.
Размеры
| Резьба d | М1 | М1,2 | М1,6 | М2 | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
| Ширина шлица n | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
|
Глубина шлица t |
0,4 | 0,4 | 0,56 | 0,64 | 0,8 | 1,12 | 1,25 | 1,6 | 2 | 2,4 | 2,8 |
| Диаметр конического конца dt max | 0,1 | 0,14 | 0,16 | 0,2 | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
Характеристики
-
Тип винтаУстановочный
-
DIN553
-
ГОСТ1476
-
ISO7434
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Размер шага резьбыКрупный (обычный)
-
Угол конуса головки, град90
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Slotted grub screws with cone point
