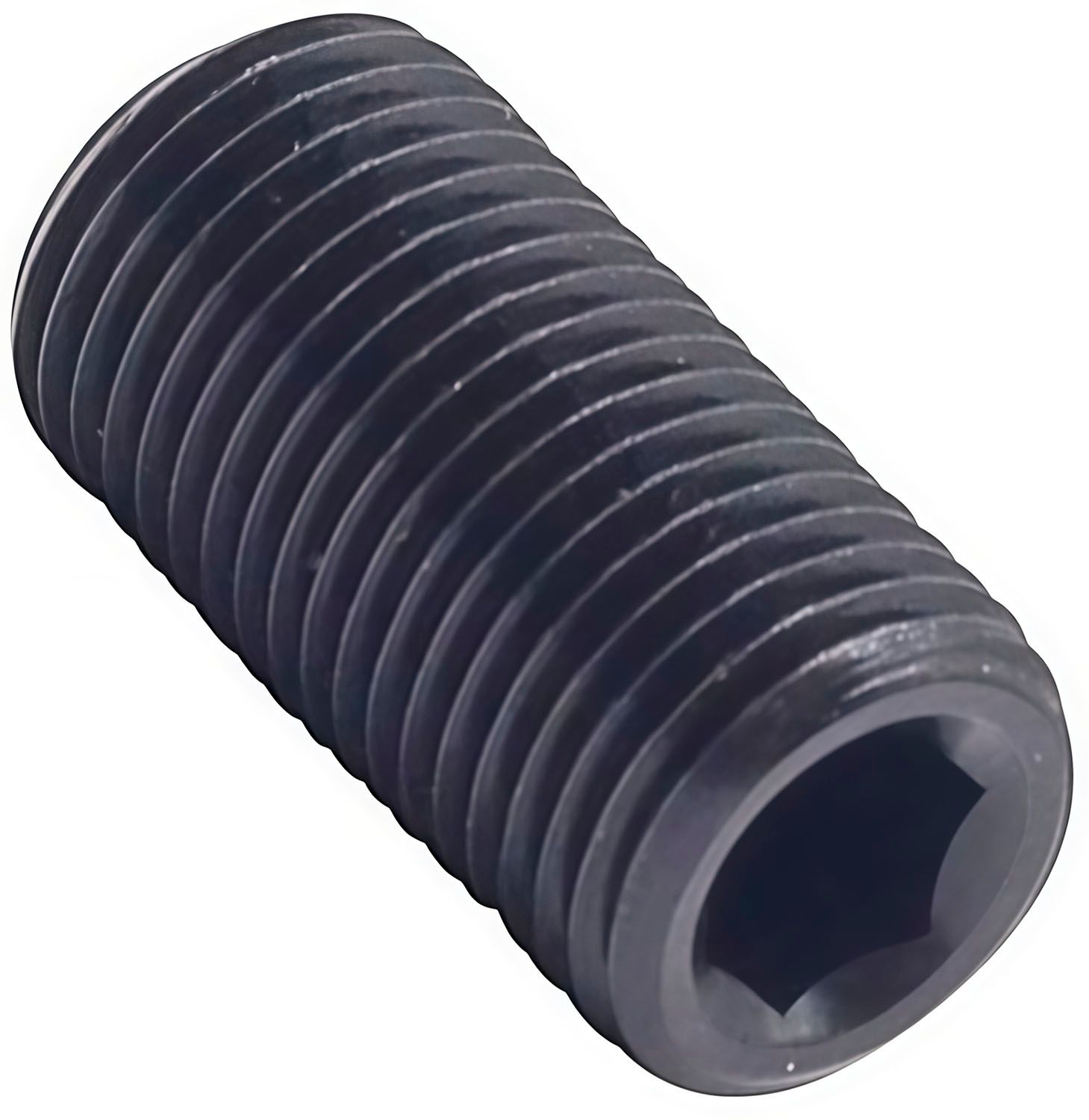

Винт с плоским концом и мелкой резьбой М12х1х16 мм DIN 913 (ISO 4026) служит для фиксации элементов между собой, предотвращения их смещения относительно друг друга. Устанавливается в резьбовое отверстие, а отсутствие головки позволяет погрузить его полностью в тело детали. Изготовлен из высокопрочной стали 45H и имеет профиль HEX (внутренний шестигранник), что даёт возможность сильно затянуть крепёж. Плоский конец винта обеспечивает надежный контакт с поверхностью детали, исключая проскальзывание или деформацию.

Размеры

Винт установочный с плоским концом и мелкой резьбой DIN 913 (ISO 4026) - схема

Диаметр резьбы d	М12
Длина l, мм	16
Шаг резьбы, мм	1,0
Диаметр плоского конца d_р, мм	8,5
Размер под ключ s	6
Глубина шлица винта t, мм	8

Характеристики

Тип винта

Установочный
DIN

913
ГОСТ

11074-93
ISO

4026
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Мелкий
Класс прочности

12.9
Материал

Сталь 45
Название на упаковке (ориг. название)

Hexagon socket set screws with flat point and metric fine pitch thread
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
