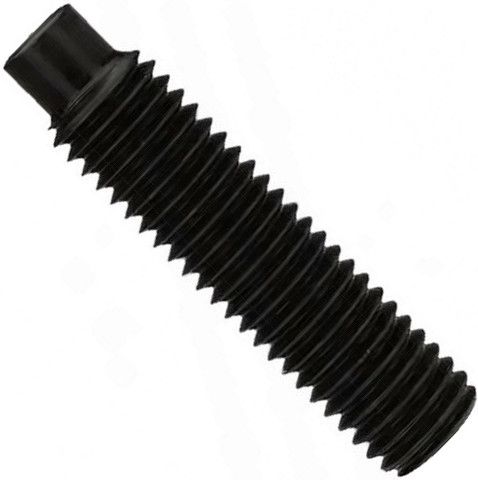

Винт установочный с цапфой UNC 3/4-10 х 3 1/2 (88,9 мм) DIN 915, сталь 45Н

Код товара: WN00224617

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

9973 / шт руб.

Специализированный крепеж для предотвращения взаимного смещения соединенных деталей или насаженных на вал шестерен, подшипников, колец, втулок
Высокопрочная углеродистая сталь 45Н с показателем твердости 450 HV (по Виккерсу)
Глубокое отверстие под шестигранный ключ для передачи высокого момента затяжки
Нажимной цилиндрический конец (цапфа) предусматривает установку в посадочное углубление
Отсутствие шляпки или головки позволяет полностью вкручивать крепеж в тело детали
Дюймовая резьба UNC (с крупным шагом) диаметром 3/4" (19,1 мм)
Резьба подвергнута термообработке для повышения стойкости к износу и повреждениям
Поверхность: черная оксидированная
Преимущество: высокое сопротивление на разрыв/срез и выкручиванию/ослаблению при динамических нагрузках
Длина: 3 1/2" (88,9 мм)

Подробнее

О товаре
Отзывы (0)

Установочный винт под шестигранник UNC 3/4-10 х 3 1/2 (88,9 мм) DIN 915 – высокопрочный крепежный и стопорный элемент в виде стержня с дюймовой наружной резьбой, гладким цилиндрическим концом (цапфой) и гнездом под имбусовый ключ.

Назначение и применение

Данный вид резьбового крепежа используют при сборке механизмов, двигателей, станков, приборов, каркасов, когда требуется предотвратить взаимное смещение соединенных деталей конструкции или насаженных на вал шестерен, подшипников, колец, втулок.

Особенности установки

Стопорный винт с цапфой ввинчивается в приемную резьбу скрепляемых деталей, при этом его конец в форме цилиндра входит в подготовленное углубление, что повышает надежность фиксации при воздействии динамических, циклических и вибрационных нагрузок.

Материал и покрытие

Изготовлен из высокопрочной углеродистой стали 45Н с последующей термообработкой для улучшения показателя твердости до 45-53 HRC (по Роквеллу). Повышенная прочность сплава дает возможность применить высокое усилие при затягивании, гарантирует долговечность высоконагруженного соединения, устойчивость на срыв резьбы и позволяет использовать крепеж повторно. Химическое оксидное покрытие обеспечивает защиту от коррозии.

Аналоги DIN 915

ISO 4028
ГОСТ 11075-93

Размеры

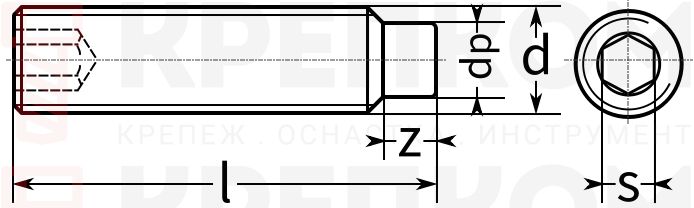

Винт установочный с цапфой UNC DIN 915 - схема, чертеж

Диаметр резьбы UNC, d	3/4" (19,1 мм)
Длина, l	3 1/2" (88,9 мм)
Диаметр цилиндрического конца, dp	15 мм
Размер под ключ, S	10 мм
Длина цапфы, z max	10,36 мм
Число ниток на дюйм	10

Характеристики

Тип винта

Установочный
DIN

915
Единицы измерения

шт
Вес (г)

170
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNC
Размер шага резьбы

Крупный (обычный)
Артикул

915 3510 312 UNC
Материал

Сталь 45
Название на упаковке (ориг. название)

Hexagon socket set screws with full dog point
Штрих код
