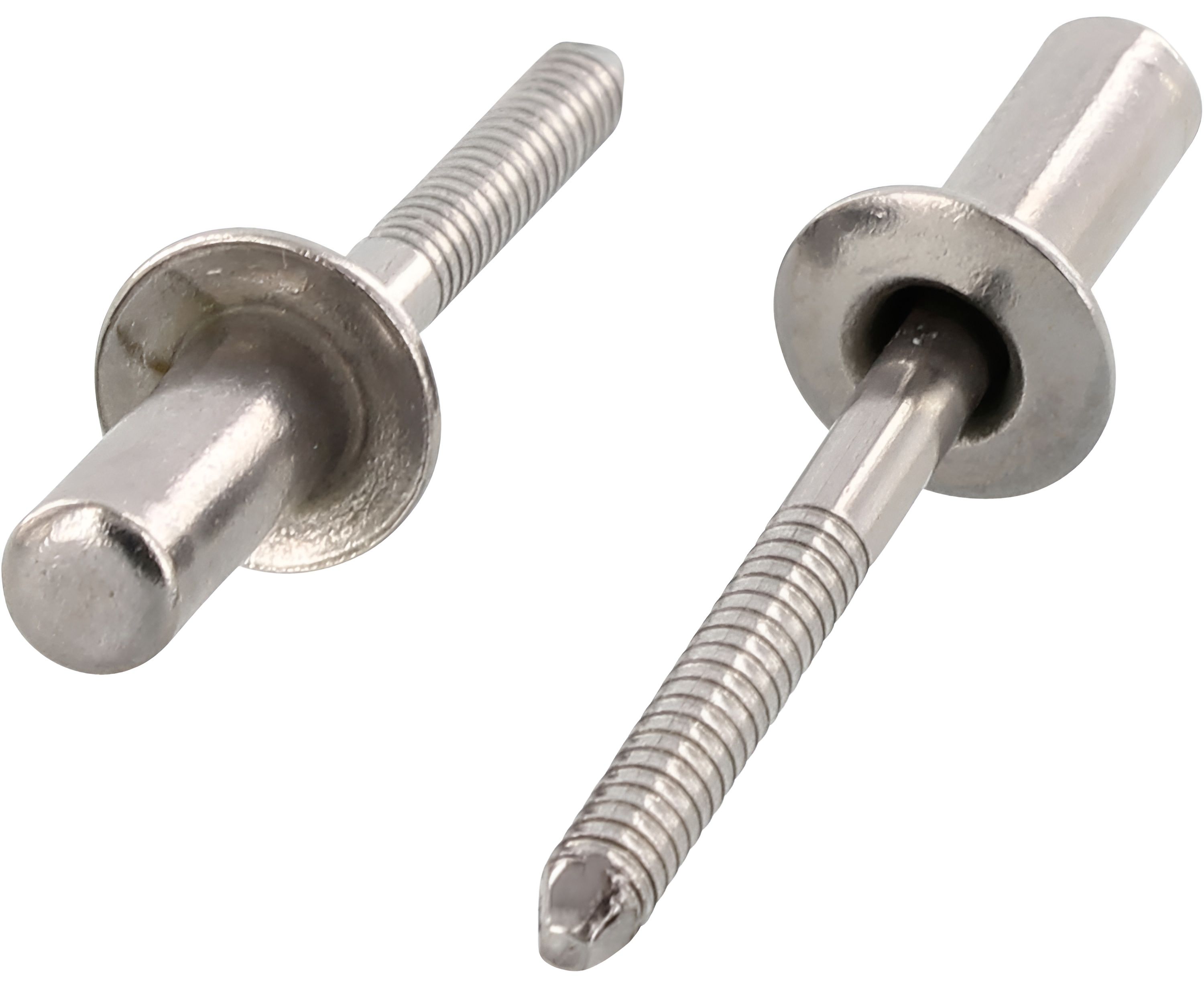

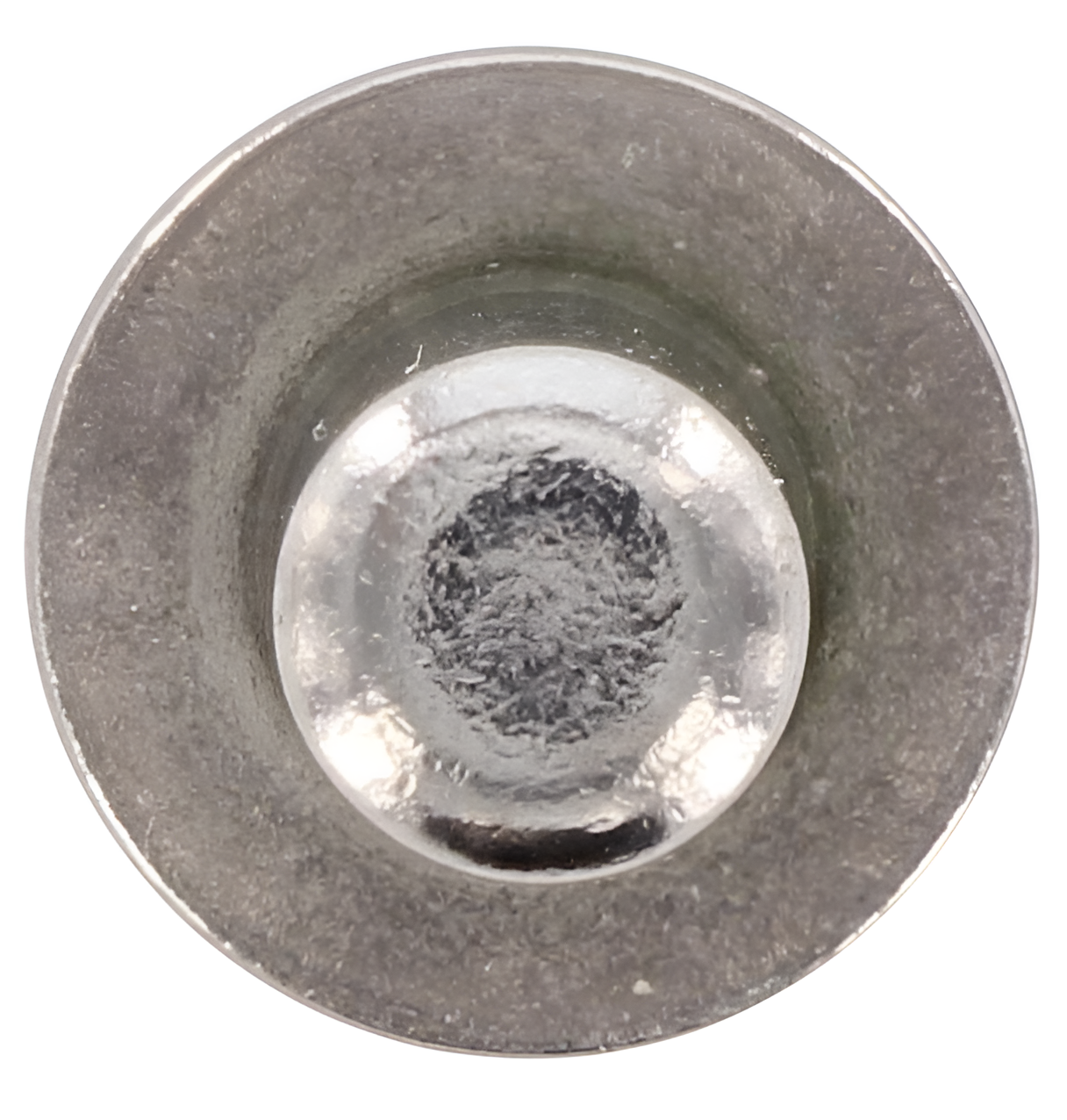

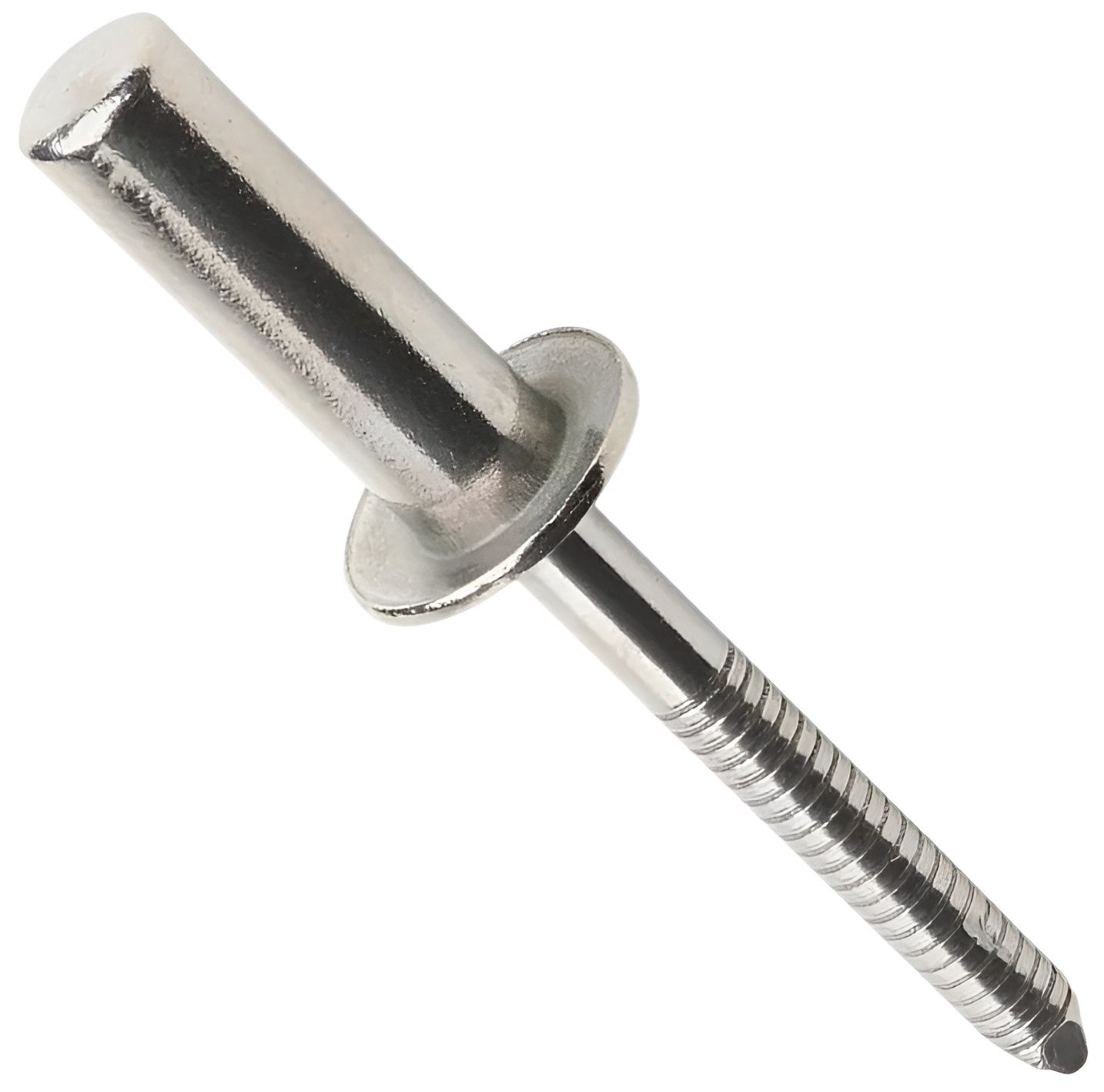

Заклепка вытяжная закрытая со стандартным бортиком ISO 16585, нержавеющая сталь А2

Код товара: WN00323540

3 фото

Внешний вид товара может отличаться от представленного на изображении

5 позиций

Цельная гильза удерживает сорванный стержень внутри, исключая шум и гася вибрацию
Закрытый корпус полностью герметизирует стык, защищая от влаги, пыли и газов
Рифленый стержень обеспечивает надежное сцепление с заклепочником любого типа
Широкий размерный ряд по диаметрам и длинам в соответствии с ISO 16585
Материал изготовления: нержавеющая сталь А2
Диаметр гильзы: 3,2; 4; 4,8 мм

Подробнее

Размеры
О товаре
Отзывы (0)

Заклепка вытяжная закрытая со стандартным бортиком 3,2х8 ISO 16585, нержавеющая сталь А2

Цена обновляется

1 шт

Заклепка вытяжная закрытая со стандартным бортиком 3,2х12 мм ISO 16585, нержавеющая сталь А2

Цена обновляется

1 шт

Заклепка вытяжная закрытая со стандартным бортиком 4х16 мм ISO 16585, нержавеющая сталь А2

руб.

1 шт

Заклепка вытяжная закрытая со стандартным бортиком 4,8х8 мм ISO 16585, нержавеющая сталь А2

35 руб. 25

руб.

1 шт

Заклепка вытяжная закрытая со стандартным бортиком 4,8х12 мм ISO 16585, нержавеющая сталь А2

20 руб. 14

руб.

1 шт

Закрытая вытяжная заклепка со стандартным бортиком изготовлена согласно стандарту ISO 16585 и предназначена для создания неразъемных герметичных соединений листовых материалов и плоского металла. Установка выполняется в предварительно подготовленное отверстие с использованием ручного, пневматического или аккумуляторного заклепочника.

Особенности

Наличие рифленого отрывного стержня для надежного сцепления с инструментом;
Закрытая конструкция корпуса, которая после установки удерживает оторванный стержень внутри, предотвращая дребезжание и снижая вибрацию;
Выпускается в различных диаметрах и длинах согласно размерному ряду ISO 16585;
Корпус и стержень изготовлены из аустенитной нержавеющей стали марки А2. В исходном состоянии материал не обладает магнитными свойствами, однако у готовых изделий допускается проявление заметной магнитности, возникающее в результате технологической обработки;
Закрытое исполнение обеспечивает абсолютную герметичность соединения, гарантируя защиту стыка от проникновения влаги, пыли и газов.

Монтаж

Монтаж вытяжной заклепки - коллаж

Просверлите отверстие в соединяемых материалах, соответствующее диаметру заклепки, и вставьте заклёпку в отверстие до упора бортика.
Захватите стержень инструментом, сожмите рукоятки до отрыва стержня.
После формирования головки стержень отломится (либо его остаток удаляется вручную, если он не оторвался автоматически).

Области применения

Изделие востребовано в ситуациях, где применение иных способов скрепления деталей невозможно или нецелесообразно. Основные сферы использования включают:

монтаж кровельных, фасадных и вентиляционных систем;
сборку резервуаров и емкостей;
судостроение и автомобилестроение;
производство оборудования, эксплуатируемого во влажных средах.

Размеры

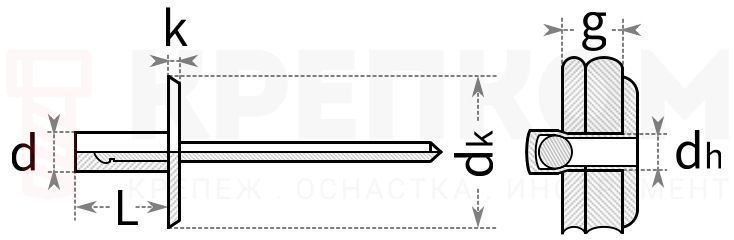

Заклепка вытяжная закрытая ISO 16585 - схема, чертеж

Номинальный диаметр, d (мм)	Диаметр бортика, dk (мм)	Диаметр установочного отверстия, dh (мм)	Длина до бортика, L (мм)	Толщина бортика, k (мм)	Толщина скрепляемых материалов, g (мм)	Усилие на растяжение, Н	Усилие на срез, Н
3,2	6,7	3,3	8	1,3	1,5-3	2000	2200
3,2	6,7	3,3	12	1,3	5-6,5	2000	2200
4	8,4	4,1	16	1,7	8-11	3000	3500
4,8	10,1	4,9	8	2	0,5-3	4000	4400
4,8	10,1	4,9	12	2	3-5	4000	4400

Характеристики

Тип заклепки

Стандартная / Закрытая (глухая)
DIN

7337
Единицы измерения

шт
Материал

Нержавеющая сталь А2
