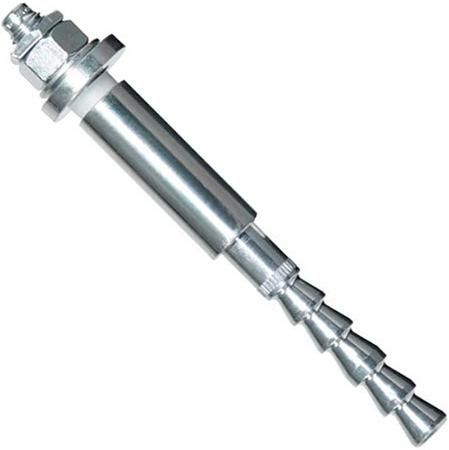

Анкер шпилька для динамических нагрузок Fischer FHB-A dyn
Код товара: WN00076790
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Для химической анкеровки в бетон C20/25 - C50/60, растянутый и сжатый.
- Используется с инжекционной массой в картридже FIS HB.
- Тип анкера: шпилька конусная, с гайкой, контргайкой и шайбой.
- Для работы в условиях динамических и знакопеременных нагрузок.
- Конусные утолщения обеспечивают высокие несущие характеристики даже в бетоне с трещинами.
- Направляющая втулка для точного позиционирования и безопасного восприятия сдвиговых нагрузок.
- Анкеровка без распора дает возможность свести к минимуму межосевые и краевые расстояния.
- Материал: оцинкованная сталь.
- Для сухих промышленных, складских и общественных помещений.
Динамический анкер оцинкованный Fischer FHB-A dyn применяется с химанкером FIS HB для создания высокопрочной устойчивой анкерной системы, работающей в условиях динамических нагрузок и вибрации. Особая конусная геометрия анкерного стержня способствует равномерному распределению нагрузки на стенки отверстия, позволяя произвести химическую анкеровку в растянутом бетоне. Втулочная часть метиза центрирует его в закрепляемом материале для оптимального восприятия прикладываемой нагрузки. Крепежная гайка защищена от ослабления контргайкой. Анкер-стержень FHB-A dyn одобрен для крепления подъемного оборудования, промышленных роботов и конструкций, подвергающихся в процессе эксплуатации воздействию вибрации.
Преимущества
- Во время процесса монтажа инъекционный состав FIS HB заполняет кольцевой зазор в закрепляемом изделии и обеспечивает оптимальное распределение нагрузки. Это позволяет системе поглощать динамические переменные нагрузки.
- Коническая форма шпильки для химического анкера FHB-A dyn обеспечивает контролируемый распор под действием динамических нагрузок, что позволяет использовать данную систему в растянутом бетоне.
- Кроме того, инъекционная шпилька FHB-A dyn изготавливается из высококоррозионностойкой стали. Это делает систему пригодной для использования в агрессивной атмосфере, например, в туннелях.
- Высокоэффективная динамическая анкерная система может выдерживать еще более высокие срезающие нагрузки благодаря использованию версии анкера FHB-A dyn V и, следовательно, обеспечивать более высокий уровень надежности крепления.
Функционирование
- Данная инъекционная система пригодна для растянутого бетона, она состоит из высокоэффективного динамического анкера FHB-A dyn и инъекционного состава FIS HB.
- Анкер FHB dyn одобрен для предварительного и сквозного монтажа.
- Выпрессовка состава обеспечивает смешивание двух компонентов и их активирование в статическом миксере.
- Раствор связывает всю поверхность анкерной шпильки со стенками отверстия и герметизирует отверстие.
- Центрирующая втулка обеспечивает центровку анкера в закрепляемом изделии и, следовательно, безопасное восприятие прилагаемой нагрузки.
- Контргайка предотвращает ослабление основной крепежной гайки.
Монтаж
Нагрузки
Максимальные допускаемые нагрузки для одиночного анкера1) 6)в бетоне B25, соответствующем бетону C20/254) При проектировании необходимо учитывать положения Технического Допуска Z-21.3-1748.
|
|
Растянутый и нерастянутый бетон |
||||||
| Тип | Эффективная глубина анкеровки, hef (мм) | Мин. толщина конструктивного элемента, hmin (мм) | Момент затяжки при монтаже, Tinst (Nm) | Допускаемое растягивающее усилие, (kH) |
Допускающее срезывающее усилие, (kH) |
Мин. межосевое расстояние, smin (мм) | Мин. расстояние от края, cmin (мм) |
| FHB dyn 12х100 | 100 | 200 | 40 | 14,1 | 6,7 | 100 |
100 |
|
FHB dyn 12х100 V |
105 | 200 | 40 | 14,1 | 9,6 |
100 |
100 |
|
FHB dyn 16х125 |
125 | 250 | 60 | 23,0 | 11,9 |
100 |
100 |
|
FHB dyn 16х125 V |
130 | 250 | 60 | 23,0 | 17,0 |
100 |
100 |
|
FHB dyn 16х125 C |
125 | 250 | 60 | 15,6 | 11,9 |
100 |
100 |
|
FHB dyn 20х170 |
170 | 340 | 100 | 28,1 | 17,0 | 150 | 150 |
|
FHB dyn 24х220 |
220 | 440 | 120 | 28,9 | 22,2 | 180 | 180 |
Необходимое количество инъекционного состава
| Тип | Объем инъекционного состава в единицах шкалы, нанесенной в картридже | Количество анкеров на один картридж |
|
FHB-A dyn 12х100/25 |
7 | 24 |
|
FHB-A dyn 12х100/50 |
8 | 21 |
|
FHB-A dyn 16х125/25 |
9 | 18 |
|
FHB-A dyn 16х125/50 |
10 | 17 |
|
FHB-A dyn 20х170/50 |
23 | 7 |
|
FHB-A dyn 24х220/50 |
38 | 4 |
|
FHB-A dyn 12х100/50 V |
12 | 14 |
|
FHB-A dyn 16х125/50 V |
20 | 8 |
Размеры
| Наименование | Толщина прикрепляемого материала, tfix (мм) | Диаметр отверстия в прикрепляемом материале, df (мм) | Размер отверстия, в мм (диаметр d0 х h0 длина) | Эффективная глубина анкеровки, в мм | Размер гайки под ключ, SW | Необходимое кол-во инжекционной массы, в мл |
|---|---|---|---|---|---|---|
| FHB-A dyn 12 x 100/25 | 8-25 | 15 |
14х130 |
100 | 19 | 14 |
| FHB-A dyn 12 x 100/50 | 8-50 | 15 | 14х155 | 100 | 19 | 16 |
| FHB-A dyn 16 x 125/25 | 10-25 | 19 | 18х155 | 125 | 24 | 18 |
| FHB-A dyn 16 x 125/50 | 10-50 | 19 | 18х180 | 125 | 24 | 20 |
| FHB-A dyn 20 x 170/50 | 12-20 | 25 | 24х225 | 170 | 30 | 46 |
| FHB-A dyn 24 x 220/50 | 14-50 | 29 | 28х275 | 220 | 36 | 72 |
Характеристики
-
Бренд
-
Тип анкераАнкер-шпилька
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
