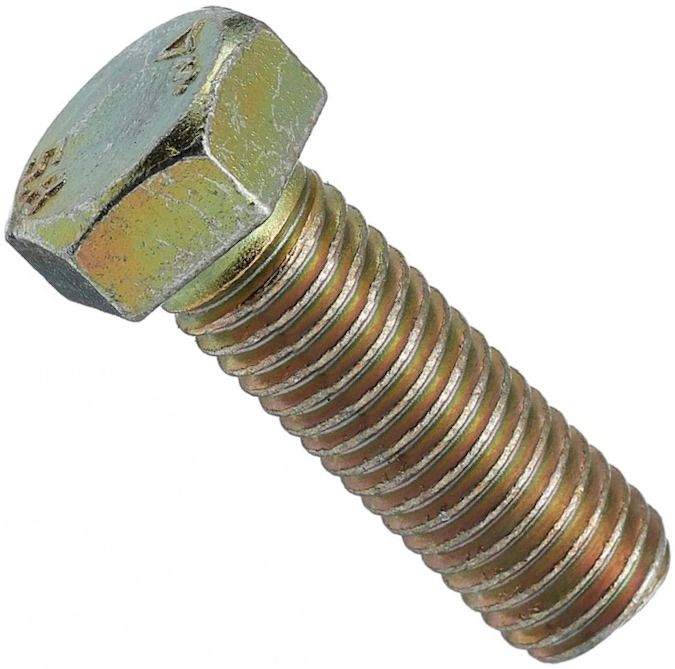

Болт с уменьшенной головкой М10х20 ГОСТ 7808-70, желтый цинк

Код товара: WN00327824

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

406 / шт руб.

Ваш консультант Борис

+7 (999) 027-78-44

Уменьшенная шестигранная головка с меньшими размерами «под ключ» и высотой — для узлов с ограниченным пространством, где стандартный крепёж не помещается.
Неполная резьба повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей.
Применяется в машиностроении, приборостроении, станкостроении и металлургии — для соединения деталей и узлов, испытывающих динамические нагрузки.
Покрытие «желтый цинк» обеспечивает повышенную стойкость к коррозии.
Поле допуска: 6g.
Соответствует стандарту ГОСТ 7808-70.

Подробнее

О товаре
Отзывы (0)

Болт М10х20 мм с шестигранной уменьшенной головкой ГОСТ 7808-70 представляет собой крепёжный элемент, предназначенный для соединения деталей и узлов, испытывающих динамические нагрузки. Уменьшенная головка позволяет применять болт в стеснённых условиях, где стандартный крепёж не помещается или требует слишком много места. Изделие изготовлено из углеродистой стали с покрытием «желтый цинк», хорошо защищающим сталь в атмосферных условиях и при повышенной влажности, а также обладающим способностью к самовосстановлению после механических повреждений.

Конструкция

Шестигранная уменьшенная головка имеет меньшие размеры «под ключ» и высоту по сравнению со стандартными болтами, что позволяет использовать его в узлах с ограниченным пространством.
Резьба метрическая, с полем допуска 6g, с крупным (обычным) шагом.
Резьба неполная — резьбовая часть занимает только часть длины стержня - на концевой части, остальное остаётся гладким. Это повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей.

Применение

Болты ГОСТ 7808-70 применяются в машиностроении, приборостроении, станкостроении, строительстве и металлургии. Они используются для соединения деталей и узлов, испытывающих динамические нагрузки, а также в конструкциях, где требуется уменьшенная головка.

Аналоги

ГОСТ 7805 - стандартная головка.
DIN 931 (с неполной резьбой) - стандартная головка.
ISO 4014 (с неполной резьбой) - стандартная головка.

Размеры

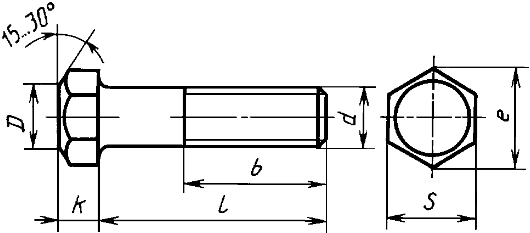

Схема болта с уменьшенной головкой ГОСТ 7808-70

Диаметр резьбы d, мм	М10
Длина болта l, мм	20
Длина резьбы b (мин), мм	20
Высота головки k, мм	6
Размер под ключ S, мм	14
Расстояние между гранями e, мм	15,5

Характеристики

ГОСТ

7808-70
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Форма головки

Шестигранная
Размер шага резьбы

Крупный (обычный)
Артикул

7808 10 20 жц
Материал

Желтый цинк
Штрих код
