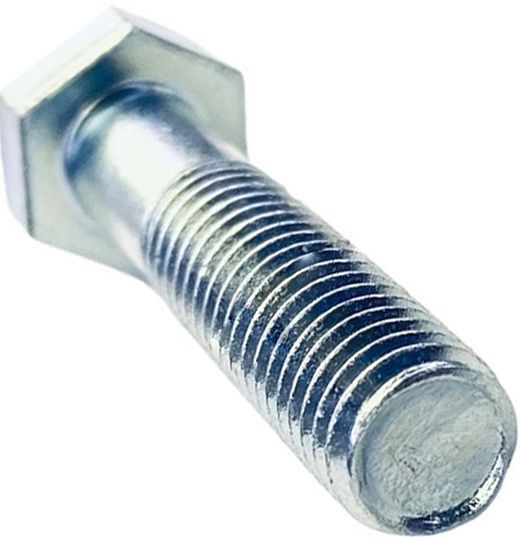

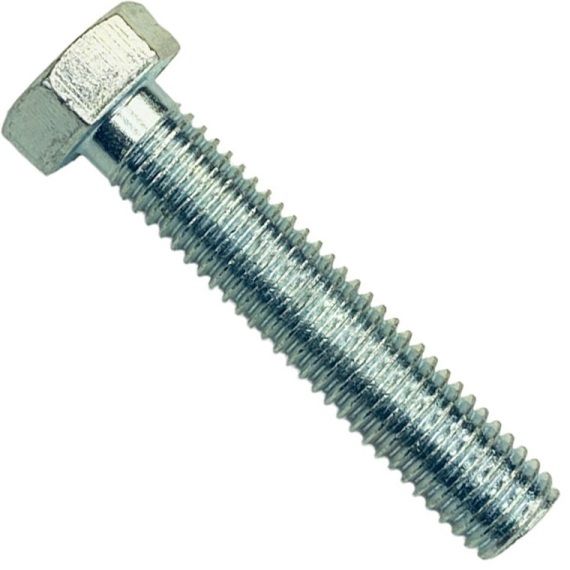

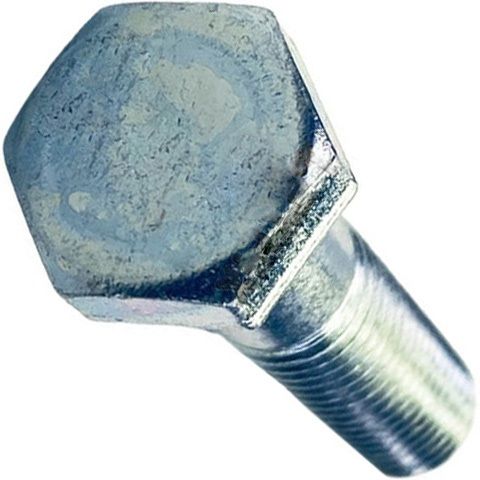

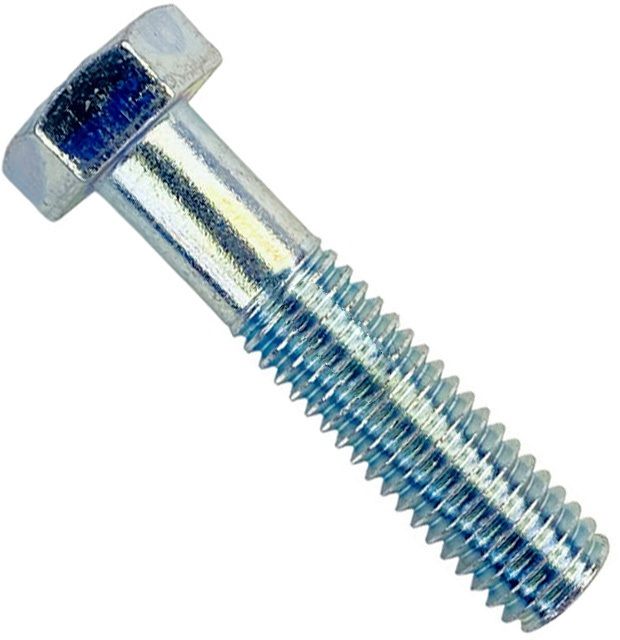

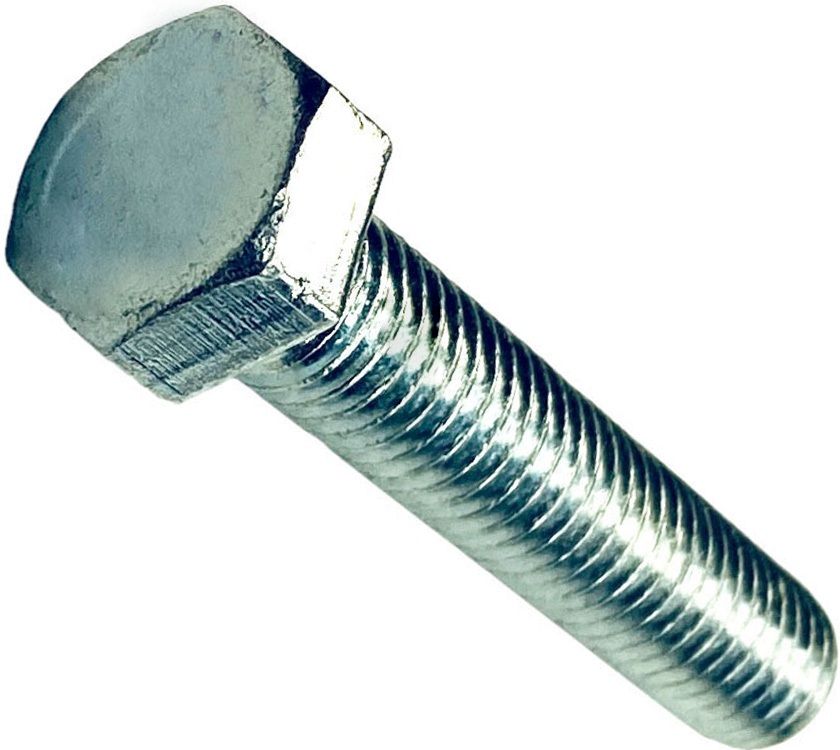

Болт с уменьшенной головкой и мелкой резьбой ГОСТ 7808-70, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Уменьшенная шестигранная головка с меньшими размерами «под ключ» и высотой — для узлов с ограниченным пространством, где стандартный крепёж не помещается.
- Класс точности А — повышенная точность геометрических параметров для ответственных соединений.
- Неполная резьба (большая часть модификаций) повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей.
- Мелкий шаг резьбы повышает устойчивость к самоотвинчиванию при вибрациях и позволяет точнее регулировать усилие затяжки.
- Гальваническое цинковое покрытие защищает от коррозии в условиях повышенной влажности.
- Применяется в машиностроении, приборостроении, станкостроении и металлургии — для соединения деталей и узлов, испытывающих динамические нагрузки.
Болт с шестигранной уменьшенной головкой и мелкой резьбой ГОСТ 7808-70 представляет собой крепёжный элемент класса точности А, предназначенный для соединения деталей и узлов, испытывающих динамические нагрузки. Уменьшенная головка позволяет применять болт в стеснённых условиях, где стандартный крепёж не помещается или требует слишком много места. Изделие изготовлено из углеродистой стали и имеет гальваническое цинковое покрытие, обеспечивающее защиту от коррозии в условиях повышенной влажности и продлевает срок службы крепежа.
Конструкция
- Шестигранная уменьшенная головка имеет меньшие размеры «под ключ» и высоту по сравнению со стандартными болтами, что позволяет использовать его в узлах с ограниченным пространством.
- Класс точности А гарантирует повышенную точность геометрических параметров, что важно для ответственных соединений.
- Резьба метрическая мелкая, с полем допуска 6g. Мелкий шаг увеличивает площадь контакта витков, что повышает стойкость соединения к вибрационным и динамическим нагрузкам, а также снижает риск самоотвинчивания. Такая резьба предпочтительна для точной регулировки и соединений, работающих под переменной нагрузкой.
- Резьба неполная — резьбовая часть занимает только часть длины стержня со стороны свободного конца, остальное остаётся гладким. Это повышает прочность болта на срез и изгиб, а также обеспечивает точное центрирование деталей. Длина резьбы зависит от общей длины болта.
Применение
Болты ГОСТ 7808-70 с мелкой резьбой применяются в машиностроении, приборостроении, станкостроении, строительстве и металлургии. Они используются для соединения деталей и узлов, испытывающих динамические нагрузки, а также в конструкциях, где требуется уменьшенная головка и повышенная стойкость к вибрациям.
Аналоги
- ГОСТ 7805 - стандартная головка.
- DIN 931 (с неполной резьбой) - стандартная головка.
- ISO 4014 (с неполной резьбой) - стандартная головка.

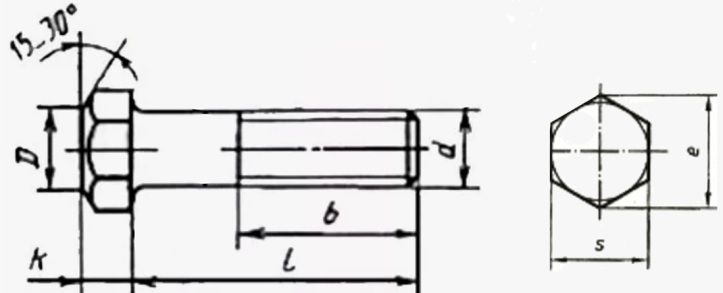

Размеры
| Резьба, d | Высота головки, k (мм) | Размер под ключ, s (мм) | Диаметр описанной окружности, e (мм) |
| М8 | 5 | 12 | 13,2 |
| М10 | 6 | 14 | 15,5 |
| М12 | 7 | 17 | 18,9 |
| М14 | 8 | 19 | 21,1 |
| М16 | 9 | 22 | 24,5 |
| М18 | 10 | 24 | 26,8 |
| М20 | 11 | 27 | 30,1 |
| М24 | 13 | 32 | 35,7 |
| М27 | 15 | 36 | 40 |
| М30 | 17 | 41 | 45,6 |
| М36 | 20 | 50 | 55,8 |
| М42 | 23 | 60 | 67 |
| М48 | 26 | 70 | 78,3 |
Характеристики
-
ГОСТ7808-70
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon bolts with reduced head, product grade А
