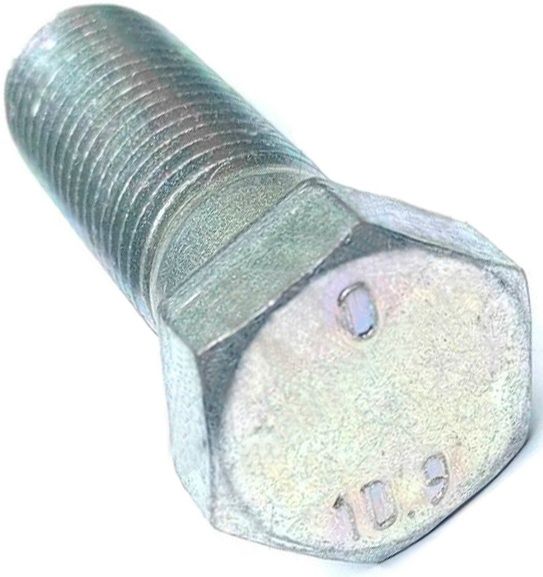

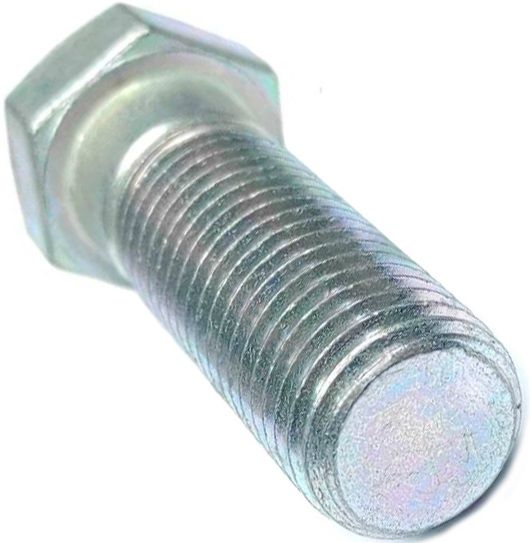

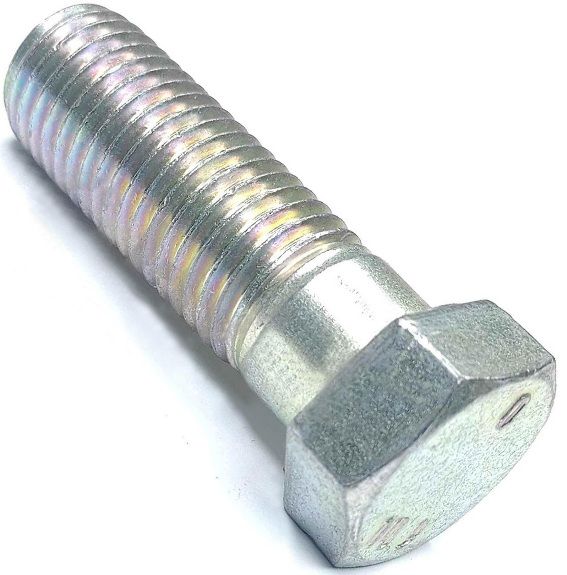

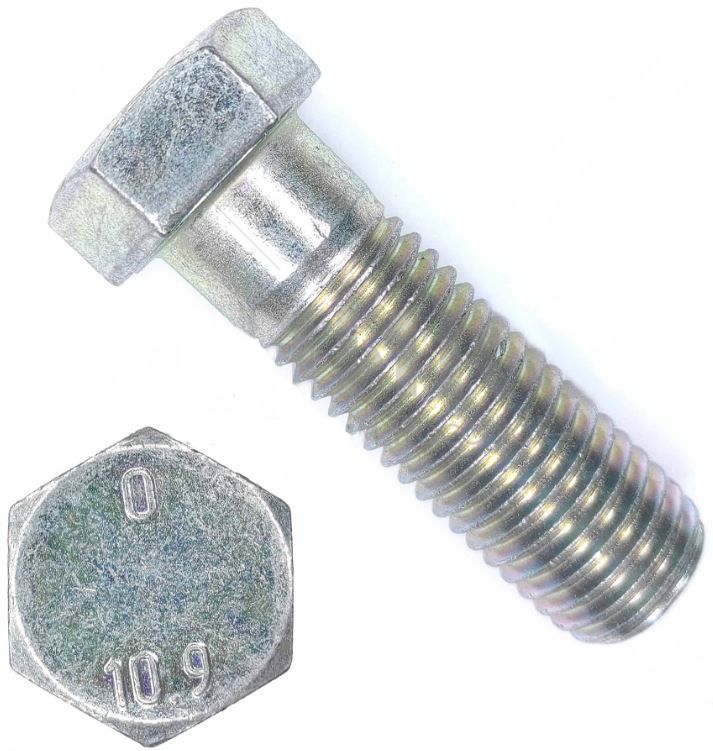

Болт шестигранный с уменьшенной головкой ГОСТ 7796, класс прочности 10.9, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Уменьшенная головка — для узлов с ограниченным доступом и для снижения общего веса конструкции.
- Класс прочности 10.9 (предел прочности ≥1000 Н/мм², предел текучести ≥900 Н/мм²) — выдерживает статические, динамические, ударные нагрузки и многократные сборки-разборки.
- Класс точности В — установка в подготовленные отверстия с минимальным зазором.
- Полная или неполная резьба в зависимости от длины: гладкий стержень лучше воспринимает поперечные и изгибающие нагрузки, полная резьба — для максимальной длины зацепления.
- Гальваническое цинковое покрытие защищает от коррозии и улучшает внешний вид.
- Применяется с гайками DIN 934, DIN 936 и шайбами DIN 125, DIN 127 в высоконагруженных соединениях.
8
30
1,25
руб.
8
40
1,25
руб.
8
35
1,25
руб.
10
25
1,5
руб.
12
40
1,5
руб.
12
45
1,75
руб.
12
90
1,75
руб.
16
50
2
руб.
16
55
2
руб.
16
60
2
руб.
16
70
2
руб.
Болт с уменьшенной шестигранной головкой ГОСТ 7796-70 класса прочности 10.9 широко используется для создания высокопрочного и виброустойчивого резьбового соединения и применяется в общем машиностроении, в конструкциях и установках, деталях машин, агрегатах и механизмах, в строительстве, при монтаже дорожных ограждений, сборке трубопроводной арматуры. Его конструктивные особенности позволяют снизить общий вес конструкции или изделия, облегчить доступ к головке метиза во время выполнения сборочно/разборочных работ, что особенно актуально в условиях ограниченных пространств.
Конструкция
- Имеет уменьшенную головку, что позволяет использовать его в узлах с ограниченным доступом или чтобы минимизировать выступающие элементы конструкции.
- Полная или неполная резьба в зависимости от длины – болт с неполной резьбой предпочтителен при действии поперечных или изгибающих нагрузок (гладкий стержень лучше воспринимает сдвиг), а болт с полной резьбой используется в случаях, когда необходима максимальная длина зацепления, например, при соединении тонкостенных элементов или при использовании дополнительных гаек.
- Шаг резьбы: обычный (крупный).
- Класс точности В – что позволяет устанавливать болты в подготовленные резьбовые отверстия с минимально возможным зазором.
Материал
Материалом для изготовления высокопрочных болтов 10.9 служит качественная конструкционная углеродистая сталь. Технология изготовления предусматривает процесс закаливания и гальванической оцинковки. Изделие обладает временным сопротивлением разрыву 1000 Н/мм² и пределом текучести 900 Н/мм². Высокая механическая прочность метизов позволяет использовать их в соединениях испытывающих значительные статические, динамические, ударные нагрузки, а также многократные сборки / разборки. Цинковое покрытие не только повышает антикоррозийную стойкость стальных болтов, но и улучшает их внешний вид.
Применение
Болты с низкой головкой 10.9 применяются в высоконагруженных соединениях, которые в процессе эксплуатации испытывают статические, цикличные и вибрационные нагрузки. Изделия подходят для использования в двигательных установках, во фланцевых соединениях емкостей и аппаратов, находящихся под давлением. Применяются с гайками DIN 934, DIN 936 и шайбами DIN 125, DIN 127 для создания прочного болтового соединения.
Для шестигранного болта с неполной резьбой критически важно правильно подобрать длину. Длина (L) измеряется от опорной поверхности головки до конца стержня. При заказе необходимо учитывать, чтобы гладкая часть находилась в зоне соединения деталей, а резьбовая часть — в зоне навинчивания гайки.
Аналоги ГОСТ 7796-70- ГОСТ 7808-70 Болты с шестигранной уменьшенной головкой класса точности А
- ГОСТ 18125-72 Болты с шестигранной уменьшенной головкой классов точности А и В с диаметром резьбы свыше М48
Размеры
| Метрический диаметр, d | Шаг резьбы P | Высота головки k | Длина резьбы b | Размер под ключ S | Диаметр описанной окружности e | Ширина hw (min) | Диаметр dw (min) | ||
| l≤125 | 125<l≤200 | l>200 | |||||||
| М8 | 1,25 | 5 | 22 | - | - | 12 | 13,1 | 0,15 | 10,5 |
| М10 | 1,5 | 6 | 26 | 32 | - | 14 | 15,3 | 0,15 | 12,5 |
| М12 | 1,75 | 7 | 30 | 36 | 49 | 17 | 18,7 | 0,15 | 15,5 |
| М14 | 2 | 8 | 34 | 40 | 53 | 19 | 20,9 | 0,15 | 17,2 |
| М16 | 2 | 9 | 38 | 44 | 57 | 22 | 23,9 | 0,2 | 20,1 |
| М18 | 2,5 | 10 | 42 | 48 | 61 | 24 | 26,2 | 0,2 | 22 |
| М20 | 2,5 | 11 | 46 | 52 | 65 | 27 | 29,6 | 0,2 | 24,8 |
| М22 | 2,5 | 12 | 50 | 56 | 69 | 30 | 33 | 0,2 | 27,7 |
| М24 | 3 | 13 | 54 | 60 | 73 | 32 | 35 | 0,2 | 29,5 |
| М27 | 3 | 15 | 60 | 66 | 79 | 36 | 39,6 | 0,2 | 33,2 |
| М30 | 3,5 | 17 | 66 | 72 | 85 | 41 | 45,2 | 0,2 | 38 |
| М36 | 4 | 20 | 78 | 84 | 97 | 50 | 55,4 | 0,2 | 46,6 |
| М42 | 4,5 | 23 | - | 96 | 109 | 60 | 66,4 | 0,25 | 55,9 |
| М48 | 5 | 26 | - | 108 | 121 | 70 | 76,9 | 0,25 | 64,7 |
все размеры указаны в мм
Характеристики
-
ГОСТ7796-70
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexogon гeduced head bolts grade В
