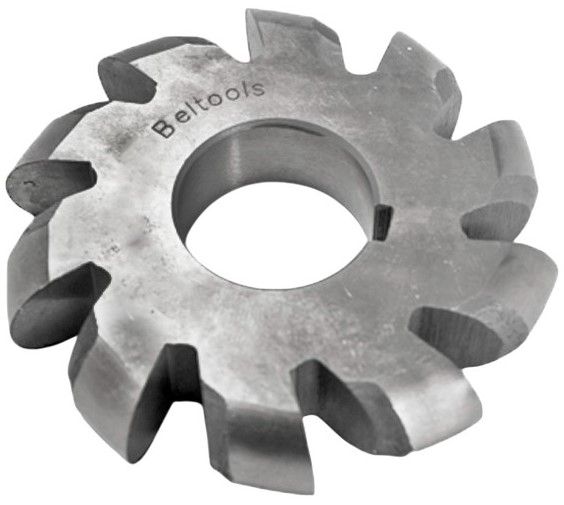

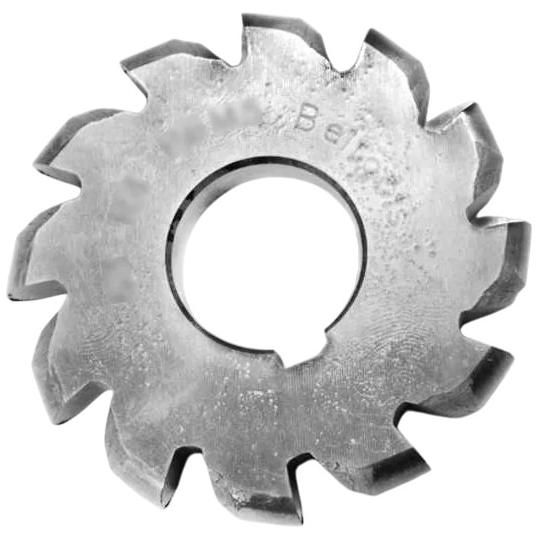

Фреза полукруглая выпуклая ГОСТ 9305-93 HSS РИ

Фреза полукруглая выпуклая по ГОСТ 9305-93 HSS РИ представляет собой фасонный дисковый инструмент, предназначенный для создания вогнутых контуров, а также для сопряжения плоскостей под внутренними углами в заготовках. Режущая кромка повторяет форму дуги заданного радиуса. Это зеркальный вариант полукруглой вогнутой фрезы. Используется на горизонтально-фрезерных и универсальных станках для обработки деталей из сталей, чугунов и цветных металлов.

Применение

1. Создание вогнутых пазов: Формирование в заготовке канавок полукруглой формы.
2. Обработка фасонных контуров: Получение вогнутых поверхностей размером в 1/2 круга или меньше.
3. Прорезание углублений: Используется для прорезания специфических технологических канавок и выборок.

Материал

Быстрорежущая сталь обеспечивает необходимую ударную вязкость и красностойкость. В отличие от твердых сплавов (ВК8), HSS менее хрупкая, что критично для дисковых фрез при работе на средних скоростях с возможными вибрациями. Инструмент хорошо переносит ударные нагрузки и перерывы в резании. Фрезы по ГОСТ 9305-93 (международный аналог ISO 3860-76) отличаются высокой ремонтопригодностью — их можно многократно перетачивать, при этом по передней грани зуба профиль фрезы (радиус) остается неизменным.

Преимущества

• Благодаря соответствию ГОСТу, инструмент обеспечивает высокую точность радиуса, что критично для сопрягаемых деталей.
• Возможность многократной переточки без потери геометрической точности радиуса.

• Изготовлена из быстрорежущей стали, что обеспечивает хорошую вязкость и позволяет инструменту сохранять режущие свойства при умеренных температурах и скоростях резания.

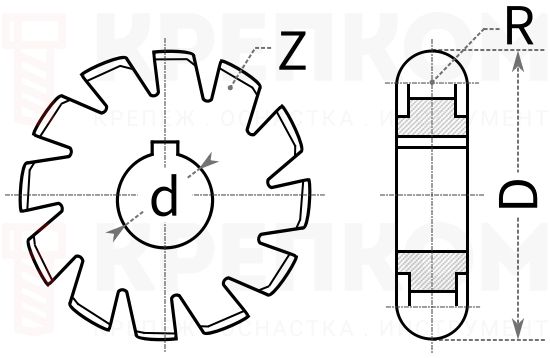

Размеры

Артикул	Диаметр D, мм	Радиус закругления R, мм	Диаметр посадочного отверстия d, мм	Число зубьев Z, шт
ri.178.127	50	1,6	22	14
ri.178.128	50	2	22	14
ri.178.110	63	2,5	22	10
ri.178.114	80	6	27	10
ri.178.115	80	8	27	10
ri.178.116	100	10	32	10

Характеристики

• Бренд
  РИ
• ГОСТ
  9305-93
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)

Выбрать размер
