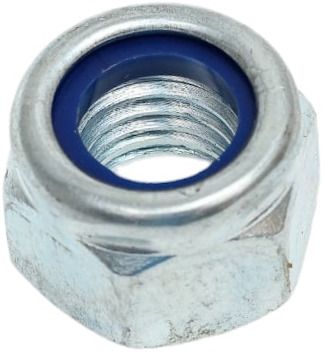

Гайка самоконтрящаяся с мелкой резьбой DIN 982 (высокая) с нейлоновой вставкой, оцинкованная сталь

Код товара: WN00299930

Сталь оцинкованная (гальваническое цинкование)

2 фото

Внешний вид товара может отличаться от представленного на изображении

4 позиции

Ваш консультант Владимир

7 (931) 348-45-86

Крепеж с функцией самостопорения на сопрягаемой резьбе.
Мощный стопорящий эффект резьбовой пары обеспечивается упругим нейлоновым вкладышем.
Стандарт: DIN 982, высокая шестигранная форма.
Резьба метрическая мелкая, поле допуска 6H.
Класс точности: А (≤M16), В (>M16)
Небольшой резьбовой шаг обеспечивает лучшее уплотнение и повышает стойкость соединения к вибрации.
Оцинковка гальваническим способом продлевает срок службы в условиях нормальной и переменной влажности.
Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
Температура эксплуатации: от -50 до +120°С
Возможность многоразового использования (с контролем степени износа неметаллической вставки).
Номинальный размер: от М10 до М16

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы (мм) Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы (мм) Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка самоконтрящаяся с мелкой резьбой М10х1,25 DIN 982, оцинкованная сталь

WN00290288

М10

1,25

11,5

Диаметр резьбы (мм) М10

Шаг резьбы (мм) 1,25

Высота гайки (мм) 11,5

Размер под ключ (мм) 17

Диаметр резьбы (мм)

М10

Шаг резьбы (мм)

1,25

Высота гайки (мм)

11,5

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М12х1,25 DIN 982, оцинкованная сталь

WN00290289

М12

1,25

Диаметр резьбы (мм) М12

Шаг резьбы (мм) 1,25

Высота гайки (мм) 14

Размер под ключ (мм) 19

Диаметр резьбы (мм)

М12

Шаг резьбы (мм)

1,25

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М14х1,5 DIN 982, оцинкованная сталь

WN00290290

М14

1,5

Диаметр резьбы (мм) М14

Шаг резьбы (мм) 1,5

Высота гайки (мм) 16

Размер под ключ (мм) 22

Диаметр резьбы (мм)

М14

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М16х1,5 DIN 982, оцинкованная сталь

WN00290291

М16

1,5

Диаметр резьбы (мм) М16

Шаг резьбы (мм) 1,5

Высота гайки (мм) 18

Размер под ключ (мм) 24

Диаметр резьбы (мм)

М16

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самостопорящаяся шестигранная высокая с нейлоновым кольцом DIN 982 – это разновидность контргайки с неметаллической вставкой, которая способна надежно защитить болтовое соединение от самоотвинчивания при воздействии на него вибрационных нагрузок. Мелкая резьба и увеличенная высота повышают эффективность блокировки и надежность крепления.

Преимущества

Цинковое покрытие. Поверхностный анткоррозийный слой цинка защищает от воздействия атмосферных факторов и влаги.
Кольцо из высококачественного нейлона. Этот материал сочетает следующие характеристики: высокую прочность на разрыв, упругое восстановление, химическую устойчивость, термостойкость и ударопрочность, что позволяют резьбовым соединениям противостоять вибрациям и ударным нагрузкам при сохранении приложенного предварительного усилия затяжки.

Принцип действия

Внутренний диаметр вкладыша немного меньше, чем номинальный диаметр сопрягаемого болта. При свинчивании резьба болта не врезается в нейлон, однако благодаря своим эластичным свойствам он упруго деформируется и обеспечивает фиксацию высокой самоконтрящейся гайки за счет увеличения трения, вызванного радиальной силой сжатия.

Аналоги DIN 982:

DIN 985 (М3 - М48), низкая
ISO 10512 (М8х1 - М36х2), с мелкой резьбой
DIN 6924 (М3 - М48)
ISO 7040 (М3 - М36)
ГОСТ Р 50273-92 (М3 - М36)

Отличия гайки DIN 982 от DIN 985:

Метизы отличаются размерным рядом и высотой (h), например, высота DIN 982 М20 равна 20 мм, а DIN 985 М20 = 18,5 мм

Параметр	DIN 982	DIN 985
Диаметр резьбы	от М5 до М24	от М3 до М48
Высота гайки со стопорным кольцом, h, мм	от 6,3 до 28	от 4 до 48
Шаг резьбы, мм	от 0,8 до 3	от 0,5 до 5
Класс точности	до М16 - А более М16 - В	до М16 - А более М16 - В
Поле допуска резьбы	6Н	6Н

Размеры:

Гайка самоконтрящаяся с нейлоновым кольцом DIN 982 - чертеж

Резьба d		M8	M10	M12	M14	M16	M18	М20	М22	М24
Шаг резьбы, P		1	1	1,5	1,5	1,5	2	2	2	2
Шаг резьбы, P		-	1,25	1,25	-	-	1,5	1,5	1,5	-
da	min.	8	10	12	14	16	18	20	22	24
da	max.	8,75	10,8	13	15,1	17,3	19,5	21,6	23,7	25,9
dw	min.	11,6	15,6	17,4	20,5	22,5	24,9	27,7	29,5	33,2
e	min.	14,38	18,9	21,1	24,49	26,75	29,56	32,95	35,03	39,55
h	nominal= max.	9,5	11,5	14	16	18	20	22	25	28
h	min.	9,14	11,14	13,64	15,3	17,3	19,16	20,7	23,7	26,7
m	min.	6,44	8,4	10,37	12,1	14,1	15,1	16,9	18,1	20,2
m´	min.	5,15	6,43	8,3	9,68	11,28	12,08	13,52	14,48	16,16
s	nominal= max.	13	17	19	22	24	27	30	32	36
s	min.	12,73	16,73	18,67	21,67	23,67	26,16	29,16	31	35

все размеры указаны в мм

Характеристики

Тип гайки

Самоконтрящаяся / С мелким шагом
DIN

982
ГОСТ

50273-92
ISO

10512
Единицы измерения

шт
Размер шага резьбы

Мелкий
Материал

Оцинкованная сталь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
