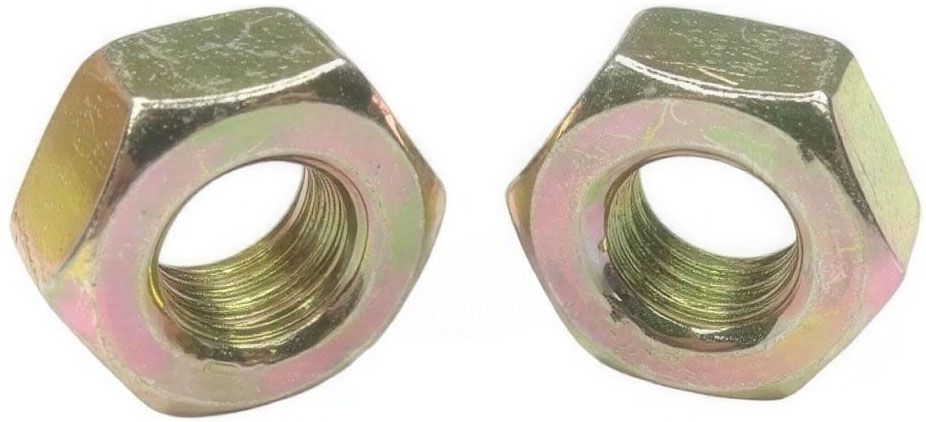

Гайка шестигранная ГОСТ ISO 4032 класс прочности 5, желтый цинк
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Стандарт ISO 4032 (шестигранная, нормальная, с фасками).
- Метрическая резьба, крупный шаг, поле допуска 6H.
- Класс точности: высокий – А (до М16), средний – В (от М18 и выше).
- Класс прочности 5 (минимальное напряжение разрушения при растяжении 500 Н/мм²) для надёжных соединений при средних нагрузках.
- Покрыта слоем жёлтого цинка — защита от коррозии во влажных и слабоагрессивных средах, эстетичный внешний вид.
- Стойкость к циклическим, ударным, вибрационным нагрузкам, износу и перепадам температур.
- Номинальный диаметр: от М1,6 до М64.
М5
0,8
4,7
8
руб.
М6
1
5,2
10
руб.
М8
1,25
5,2
13
руб.
М10
1,5
8,4
16
руб.
М12
1,75
8,3
18
руб.
Шестигранная гайка изготовлена по международному стандарту ISO 4032 (полный аналог DIN 934 и ГОСТ 5915-70), который регламентирует шестигранные гайки нормальной высоты с фасками. Метрическая резьба имеет крупный шаг и поле допуска 6H, что обеспечивает стандартное сопряжение с большинством болтов и шпилек. Класс точности зависит от диаметра резьбы: гайки до M16 включительно изготавливаются по классу A (повышенная точность), а гайки от M18 и выше — по классу B (нормальная точность).
Предназначена для создания надежных соединений при средних нагрузках (минимальное напряжение разрушения при растяжении составляет 500 Н/мм². Ее рекомендуется использовать в паре с болтами класса прочности 5.8. При этом гайки более высокого класса прочности могут заменять гайки более низкого класса.
Желтое цинковое покрытие нанесено гальваническим методом и выполняет две ключевые функции: защищает крепеж от коррозии и придает эстетически привлекательный внешний вид. Желтый цвет обычно свидетельствует о наличии хроматной пассивации, которая дополнительно защищает цинковый слой от образования «белой ржавчины» и повышает общую коррозионную стойкость. Такое покрытие эффективно во влажных и слабоагрессивных средах. Выпускается в широком диапазоне диаметров: от M1,6 до M64.
Особенности
- Соответствие ISO 4032 - гарантированная точность геометрии, размеров и взаимозаменяемость с крепежом мировых производителей.
- Номинальный диаметр резьбы от М1,6 до М64 включительно.
- Класс точности: А (высокий) для резьбы до М16, В (средний) для резьбы от М18 и выше.
- Метрическая резьба: крупный шаг, поле допуска 6H гарантирует плотное сопряжение с ответными деталями.
Аналоги ISO 4032:
- DIN 934 (М1-М160)
- ISO 4034 (М5 - М64)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- DIN 555 (М1 - М100)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры
| Резьба D | Шаг резьбы а | Размер с (не более - не менее) | Диаметр da (не более - не менее) | Диаметр dw | Расстояние между гранями е | Высота m (не более - не менее) | Высота mw | Размер под ключ S |
| M1,6 | 0,35 | 0,2-0,1 | 1,84-1,6 | 2,4 | 3,41 | 1,3-1,05 | 0,8 | 3,2 |
| M2 | 0,4 | 0,2-0,1 | 2,3-2 | 3,1 | 4,32 | 1,6-1,35 | 1,1 | 4 |
| M2,5 | 0,45 | 0,3-0,1 | 2,9-2,5 | 4,1 | 5,45 | 2-1,75 | 1,4 | 4 |
| M3 | 0,5 | 0,4-0,4 | 3,45-3 | 4,6 | 6,01 | 2,4-2,14 | 1,7 | 5,5 |
| M4 | 0,7 | 0,5-0,15 | 4,6-4 | 5,9 | 7,66 | 3,2-2,9 | 2,3 | 7 |
| M5 | 0,8 | 0,5-0,15 | 5,75-5 | 6,9 | 8,79 | 4,7-4,4 | 3,5 | 8 |
| M6 | 1 | 0,6-0,15 | 6,75-6 | 8,9 | 11,05 | 5,2-4,9 | 3,9 | 10 |
| M8 | 1,25 | 0,6-0,15 | 8,75-8 | 11,6 | 14,38 | 6,8-6,44 | 5,2 | 13 |
| M10 | 1,5 | 0,6-0,15 | 10,8-10 | 14,6 | 17,77 | 8,4-8,04 | 6,4 | 16 |
| M12 | 1,75 | 0,6-0,15 | 13-12 | 16,6 | 20,03 | 10,8-10,37 | 8,3 | 18 |
| M16 | 2 | 0,8-2 | 17,3-16 | 22,5 | 26,75 | 14,8-14,1 | 11,3 | 24 |
| М20 | 2,5 | 0,8-2 | 21,6-20 | 22,7 | 32,95 | 18-16,9 | 13,5 | 30 |
| M24 | 3 | 0,8-2 | 25,9-24 | 33,3 | 39,55 | 21,5-20,2 | 16,2 | 36 |
| M30 | 3,5 | 0,8-2 | 32,4-30 | 42,8 | 50,85 | 25,6-24,3 | 19,4 | 46 |
| M36 | 4 | 0,8-2 | 38,9-36 | 51,1 | 60,79 | 31-29,4 | 23,5 | 55 |
| M42 | 4,5 | 1-0,3 | 45,4-42 | 60 | 71,3 | 34-32,4 | 25,9 | 65 |
| M48 | 5 | 1-0,3 | 51,8-48 | 69,5 | 82,6 | 38-36,4 | 29,1 | 75 |
| M56 | 5,5 | 1-0,3 | 60,5-56 | 78,7 | 93,56 | 45-43,4 | 34,7 | 85 |
| M64 | 6 | 1-0,3 | 69,1-64 | 88,2 | 104,86 | 51-49,1 | 39,3 | 95 |
Все размеры указаны в мм
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN934
-
ISO4032
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности5
-
МатериалЖелтый цинк
-
Название на упаковке (ориг. название)Hexagon Nuts ISO 4032 steel
