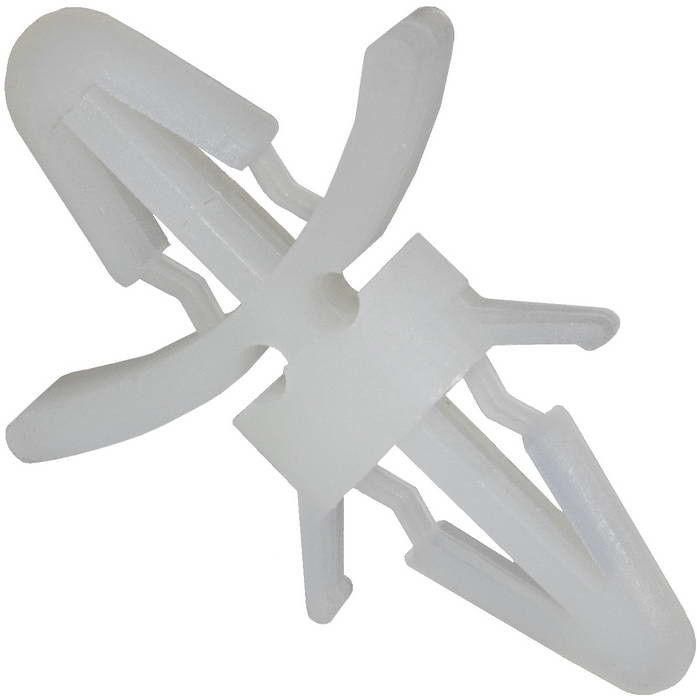

Стойка для печатных плат с двумя защелками CS, нейлон

Стойка монтажная CS (тип А) - это надежный нейлоновый крепежный элемент, который предназначен для фиксации печатных плат над шасси или панелью. Обеспечивает строго выверенное расстояние между платой и основанием, что необходимо для теплоотвода, изоляции и защиты компонентов от механических повреждений.

Выполнена из высококачественного полиамида (нейлона), обладающего диэлектрическими свойствами, устойчивостью к вибрациям и коррозии. Конструкция стойки предусматривает два уровня фиксации (защелки), что позволяет надежно закрепить как саму плату, так и панель, исключая люфт в условиях эксплуатации. Благодаря универсальным посадочным диаметрам Ø3 мм под плату и Ø4 мм под панель, стойка совместима с большинством стандартных корпусов электрооборудования.

Особенности

• Два уровня фиксации (2-ступенчатая защелка) обеспечивает раздельный надежный монтаж: сначала стойка фиксируется в панели (шасси), затем в ней защелкивается печатная плата. Это упрощает сборку и предотвращает случайное отсоединение.
• Изготовлена из нейлона (полиамида), что исключает риск короткого замыкания и обеспечивает гальваническую развязку платы от металлического шасси.
• Подходит для установки в платы толщиной 0,8...2 мм (отверстие Ø3 мм) и в панели толщиной 1,2...2,6 мм (отверстие Ø4 мм), что покрывает большинство типовых конструкций.
• Установка не требует специального инструмента: стойка вставляется в отверстие до щелчка, что ускоряет сборочные операции.
• Благодаря упругости нейлона и системе защелок, крепление сохраняет жесткость даже при работе оборудования с вибрационными нагрузками.

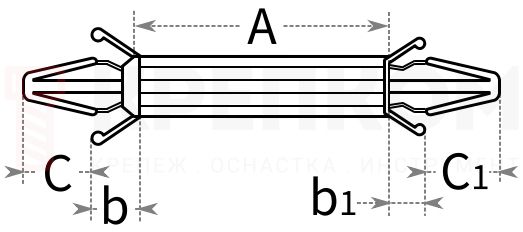

Размеры

Артикул	Длина А, мм	Размер С, мм	Размер b, мм	Размер b1, мм	Размер С1, мм
CS-5	5	5,5	2,7	1,8	5,7
CS-8	8	5,5	2,7	1,8	5,7
CS-12	12	5,5	2,7	1,8	5,7
CS-16	16	5,5	2,7	1,8	5,7

Характеристики

• Единицы измерения
  шт
• Материал
  Нейлон

• Стойки для печатных плат
