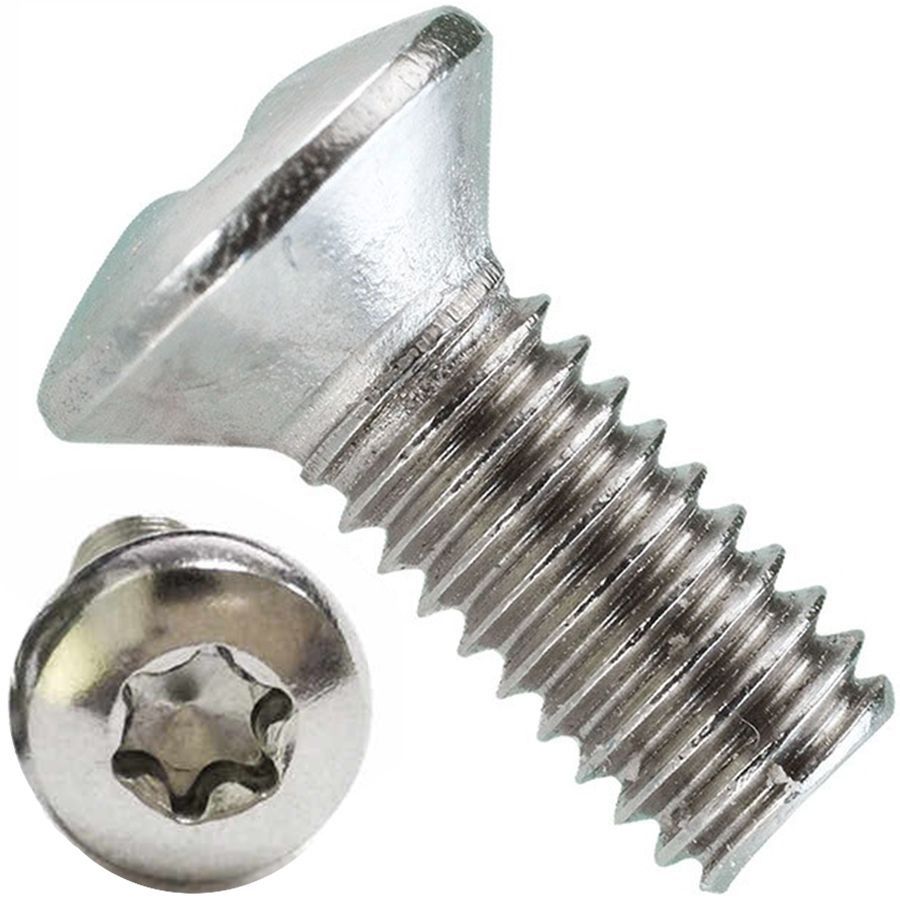

Винт М3х5 с полупотайной головкой и шлицем TX10 DIN 966 (ISO 7047), нержавеющая сталь А4

Другие размеры

Код товара: WN00245394

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Ваш консультант Анастасия

7 (921) 091-15-13

О товаре
Отзывы (0)

Винт М3х5 с полупотайной головкой и крестообразным шлицем Torx 10 (TX10) DIN 966 (ISO 7047) применяется при сборке приборов, мебели, бытовой техники, а также станочного, медицинского, пищевого, судового и технологического оборудования. Соединение формируется двумя способами: путем ввинчивания в резьбовое отверстие последнего из скрепляемых элементов либо с помощью гайки, под которую устанавливается шайба. Винт из нержавеющей стали А4 обладает повышенной стойкостью к нагрузкам и высокими антикоррозийными свойствами. Профиль TORX обеспечивает сильный крутящий момент и длительный срок службы.

Размеры

Схема винта со шлицом Torx по DIN 966

Номинальный размер	М3
Диаметр резьбы d, мм	3
Длина винта L, мм	5
Диаметр головки d_k, мм ISO/DIN	5,5/5,6
Высота головки k, мм DIN	1,65
Длина резьбы b, мм ISO/DIN	5,35
Высота полукруглой части головки f, мм	0,75
Высота подголовника а, мм	1
Размер x, мм	1,25
Внешний диаметр шлица m, мм	2,07
Внутренний диаметр шлица n, мм	2,74
Номинальный размер шлица	TX10

Характеристики

DIN

966
ГОСТ

17474-80
ISO

7047
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Шлиц

TORX
Форма головки

Полупотайная
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

90
Артикул

966 3 5 TX A4
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Raised countersunk head screws with Torx recess
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
