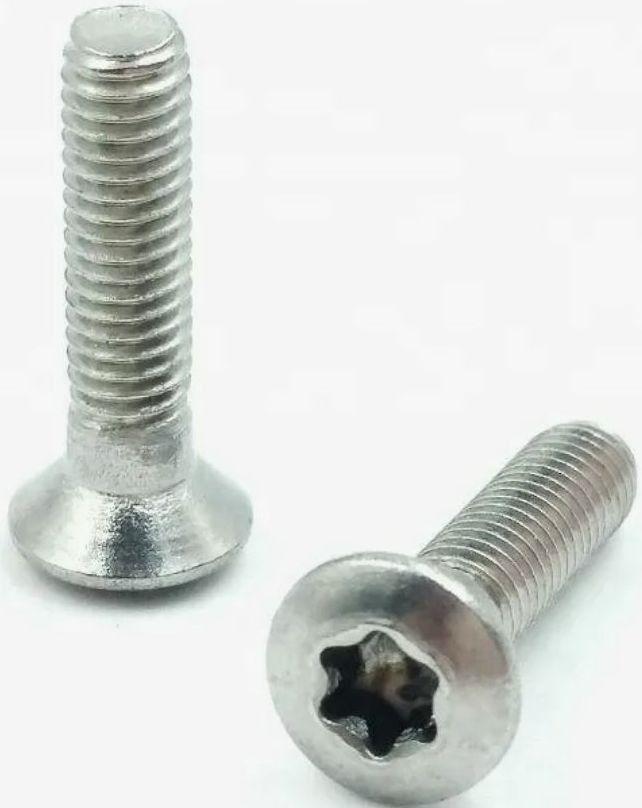

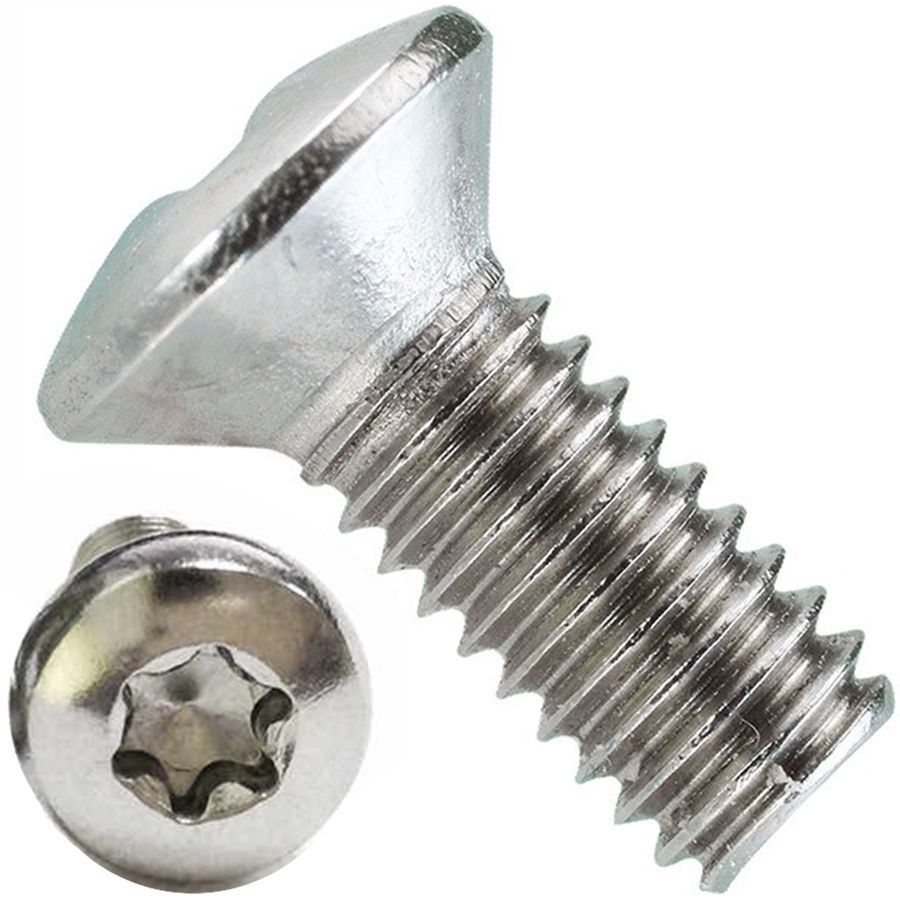

Винт с полупотайной головкой и шлицем TX DIN 966 (ISO 7047), нержавеющая сталь А4

Код товара: WN00245393

4 фото

Внешний вид товара может отличаться от представленного на изображении

2 позиции

Ваш консультант Анастасия

7 (921) 091-15-13

Применяется для соединения деталей из металла, дерева, пластика.
Используется в предварительно нарезанных и зенкованных отверстиях, а также с гайками.
Конструкция и размеры соответствуют стандарту DIN 966.
Декоративная полупотайная головка слегка выступает над поверхностью.
Потайная коническая часть с углом 90º, что на 8º больше, чем у винтов дюймовой серии 82º.
Профиль Torx предотвращает выпадение и соскальзывание биты из крепежа, обеспечивает точность и надёжность конструкции.
Позволяет приложить больший крутящий момент, чем биты с другими видами шлица, при меньшем усилии.
Идеально центрируется в крепеже.
Полная метрическая резьба, поле допуска 6g, шаг крупный (основной).
Нержавеющая сталь A4 обеспечивает длительную эксплуатацию в морской атмосфере и химически агрессивных средах.
Страна производитель: Россия.

Подробнее

Размеры
О товаре
Отзывы (0)

Винт М3х5 с полупотайной головкой и шлицем TX10 DIN 966 (ISO 7047), нержавеющая сталь А4

Цена обновляется

1 шт

Винт М3х8 с полупотайной головкой и шлицем TX10 DIN 966 (ISO 7047), нержавеющая сталь А4

руб.

1 шт

Винт с полупотайной головкой и звездообразным шлицем Torx DIN 966 (ISO 7047) - высокопрочный крепеж, предназначенный для особых условий эксплуатации. Состоит из стержня с полной или неполной резьбой. Его главная особенность состоит в форме головки, которая, в отличие от потайной, имеет не плоский, а слегка выпуклый верх высотой 0,6-2 мм. Используется при сборке приборов, мебели, бытовой техники, станочного, медицинского, пищевого, судового и технологического оборудования. Образует соединение путем ввинчивания в резьбовое отверстие в последнем из скрепляемых элементов, а также при помощи гайки с подложенной под нее шайбой. Под головку должно быть подготовлено посадочное место в верхней детали зенковкой с конусом 90°. Слегка выступающая над поверхностью полусферическая часть головки обеспечивает эстетически привлекательный вид сборки.

Материал изделия

Винт из нержавеющей стали А4 обладает повышенной стойкостью к нагрузкам и высокими антикоррозийными свойствами. Не теряет прочности на морозе и при повышении температуры до +450°С. Сталь А4 делает метиз пригодным к эксплуатации в таких химически агрессивных средах как морская вода, ацетон, аммиак, бензин, многие виды кислот, хлорная вода, нефть и моющие средства.

Аналоги DIN 966

ISO 7047.
ГОСТ Р ИСО 7047-2013.
ГОСТ 17474-80.

Профиль Torx

Это шлиц в форме шестилучевой звезды или "звёздочка". Он предотвращает соскальзывание или выпадение бит. Обеспечивает сильный крутящий момент и длительный срок службы. Крепёж такого типа широко используется в автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Размеры

Схема винта со шлицом Torx по DIN 966

Номинальный размер	М3
Диаметр резьбы d, мм	3
Диаметр головки d_k, мм ISO/DIN	5,5/5,6
Высота головки k, мм DIN	1,65
Длина резьбы b, мм ISO/DIN	5,35
Высота полукруглой части головки f, мм	0,75
Высота подголовника а, мм	1
Размер x, мм	1,25
Внешний диаметр шлица m, мм	2,07
Внутренний диаметр шлица n, мм	2,74
Номинальный размер шлица	TX10

Характеристики

DIN

966
ГОСТ

17474-80
ISO

7047
Единицы измерения

шт
Шлиц

TORX
Форма головки

Полупотайная
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

90
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Raised countersunk head screws with Torx recess
